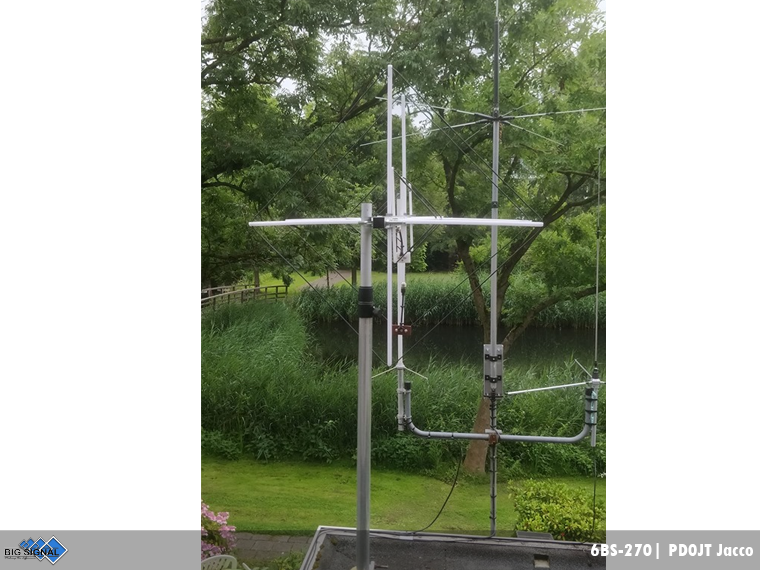

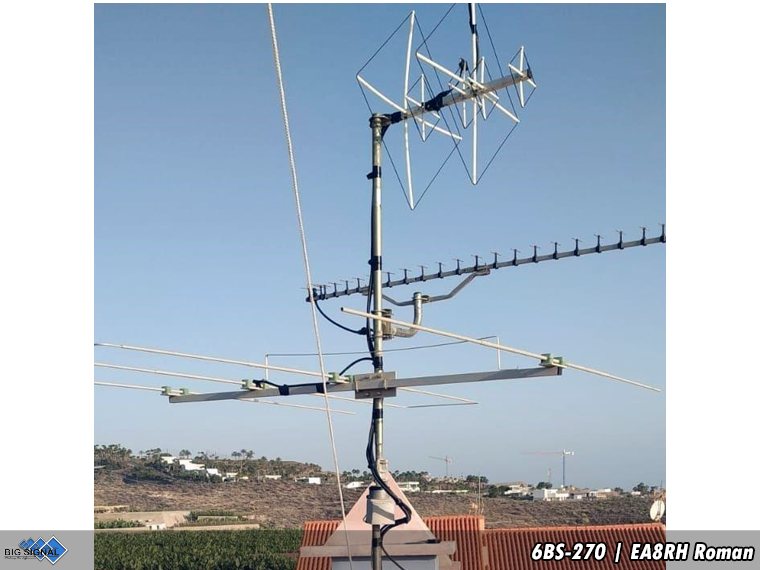

- Fotos de clientes
- Videos
- ¿Cómo comprar?

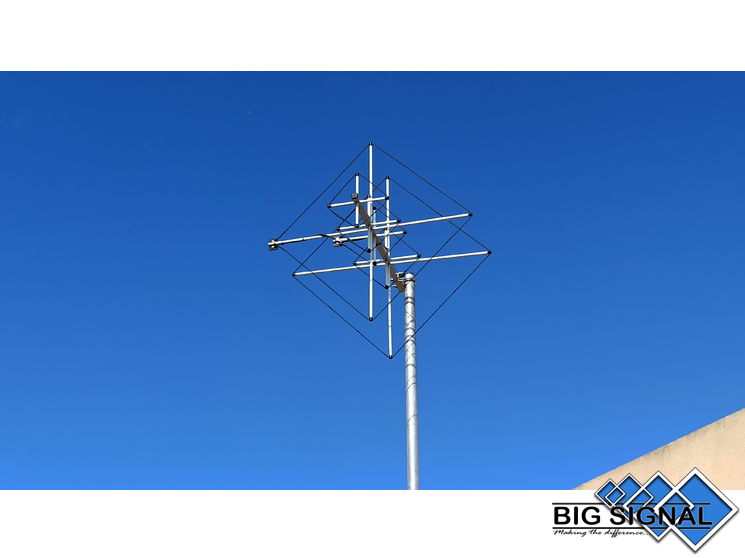

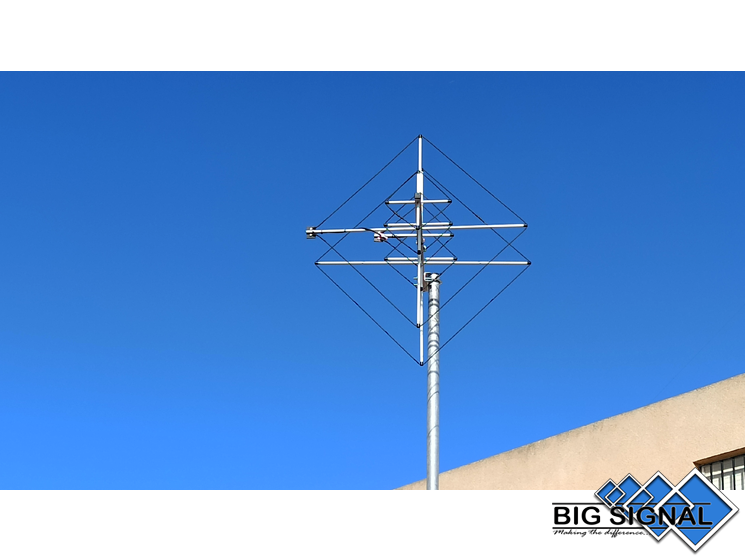

BIG SIGNAL 6BS-270
Direccional bibanda compacta para 144 y 432 MHz
Direccional bibanda compacta para 144 y 432 MHz
La BIG SIGNAL 6BS-270 es una antena cúbica direccional bibanda desarrollada para quienes buscan iniciarse o mejorar su estación en VHF y UHF sin necesidad de instalar una antena de grandes dimensiones.
Con un boom de tan solo 70 centímetros, combina 2 elementos activos en VHF y 4 elementos activos en UHF, ofreciendo una solución especialmente interesante para comunicaciones vía satélite y enlaces terrestres en SSB o FM.
Bandas: 144 / 432 MHz
Configuración: cúbica direccional bibanda
Elementos activos: 2 en VHF + 4 en UHF
Longitud del boom: 70 cm
Uso recomendado: satélites / SSB / FM / comunicaciones terrestres
Configuración: cúbica direccional bibanda
Elementos activos: 2 en VHF + 4 en UHF
Longitud del boom: 70 cm
Uso recomendado: satélites / SSB / FM / comunicaciones terrestres
Dos bandas y mucho rendimiento en solo 70 cm de boom
• Elementos de onda completa en VHF y UHF
Su diseño utiliza elementos de onda completa tanto en 2 metros como en 70 centímetros, aprovechando las características propias de las antenas cúbicas en una estructura compacta.
Su diseño utiliza elementos de onda completa tanto en 2 metros como en 70 centímetros, aprovechando las características propias de las antenas cúbicas en una estructura compacta.
• Solo 70 centímetros de boom
Uno de los principales atractivos de la 6BS-270 es su tamaño. Integra las dos bandas en un boom extremadamente compacto, facilitando su instalación en mástiles pequeños y estaciones donde el espacio disponible es limitado.
Uno de los principales atractivos de la 6BS-270 es su tamaño. Integra las dos bandas en un boom extremadamente compacto, facilitando su instalación en mástiles pequeños y estaciones donde el espacio disponible es limitado.
• Diseñada para comunicaciones vía satélite
La combinación de 144 y 432 MHz la convierte en una solución especialmente práctica para trabajar satélites de radioaficionado, evitando la necesidad de instalar dos antenas direccionales independientes.
La combinación de 144 y 432 MHz la convierte en una solución especialmente práctica para trabajar satélites de radioaficionado, evitando la necesidad de instalar dos antenas direccionales independientes.
• Patrón de radiación amplio

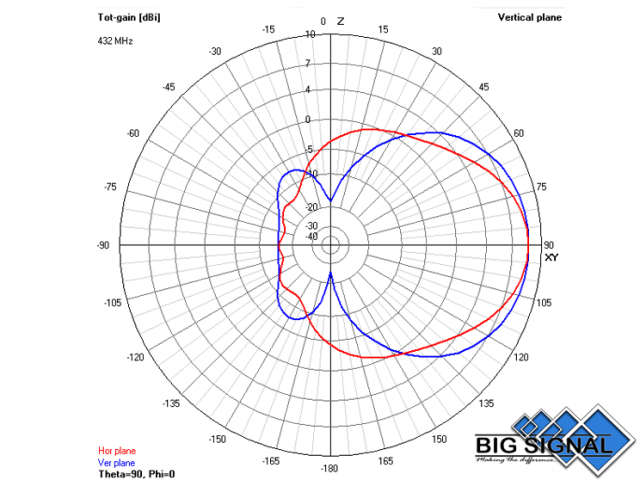

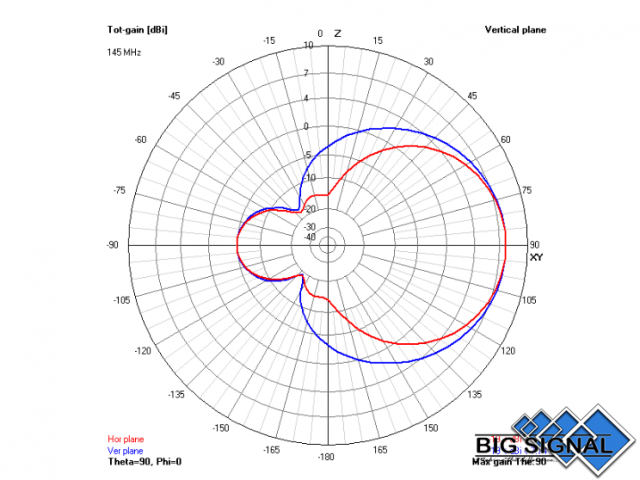

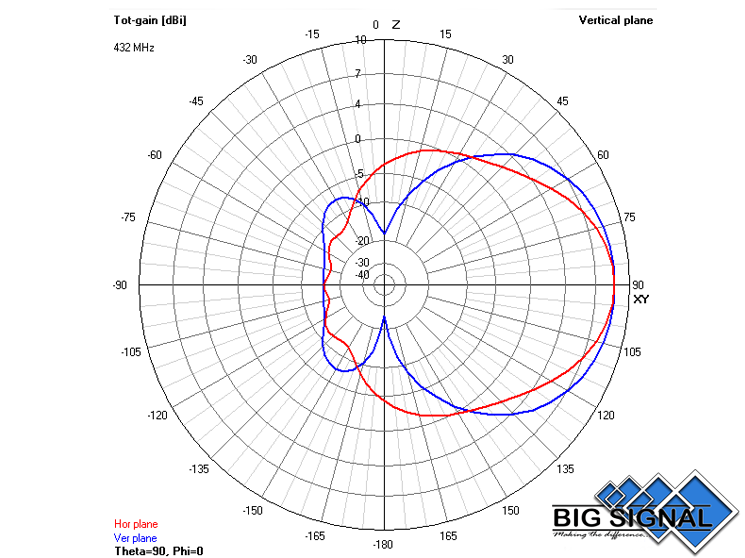

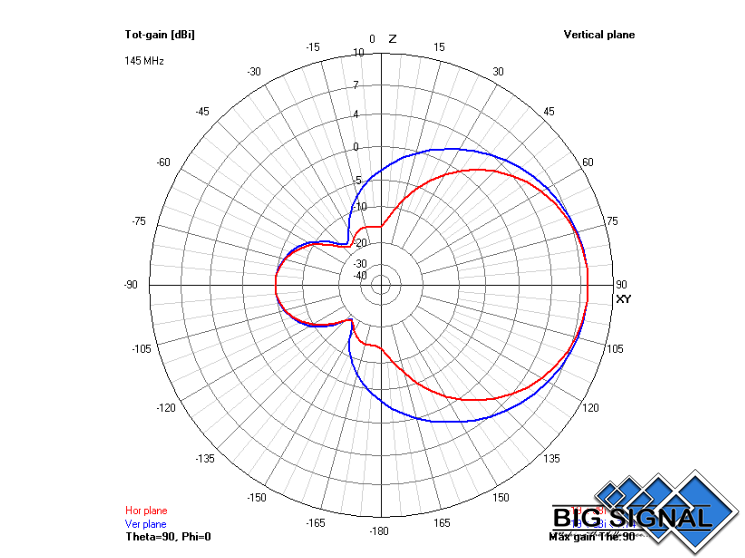

Su patrón relativamente amplio facilita el seguimiento de satélites durante el paso y hace que la antena resulte especialmente interesante para iniciarse en operación satelital con instalaciones sencillas.
Su patrón relativamente amplio facilita el seguimiento de satélites durante el paso y hace que la antena resulte especialmente interesante para iniciarse en operación satelital con instalaciones sencillas.
• También para comunicaciones terrestres
No está limitada al trabajo vía satélite. La 6BS-270 puede utilizarse igualmente para comunicaciones terrestres en VHF y UHF, tanto en SSB como en FM, proporcionando directividad en ambas bandas.
No está limitada al trabajo vía satélite. La 6BS-270 puede utilizarse igualmente para comunicaciones terrestres en VHF y UHF, tanto en SSB como en FM, proporcionando directividad en ambas bandas.
• Buena relación señal/ruido en recepción
La geometría de loop cerrado puede ofrecer un buen comportamiento frente a determinados tipos de ruido eléctrico, una característica especialmente interesante para recibir señales débiles en entornos urbanos.
La geometría de loop cerrado puede ofrecer un buen comportamiento frente a determinados tipos de ruido eléctrico, una característica especialmente interesante para recibir señales débiles en entornos urbanos.
• Montaje rápido y sencillo
Sus elementos preensamblados y su reducido tamaño simplifican considerablemente el montaje, permitiendo disponer de una direccional bibanda compacta y práctica sin una instalación compleja.
Sus elementos preensamblados y su reducido tamaño simplifican considerablemente el montaje, permitiendo disponer de una direccional bibanda compacta y práctica sin una instalación compleja.
Una solución especialmente práctica para V-UHF
• 144 y 432 MHz en una única estructura.
• Solo 70 cm de longitud de boom.
• 2 elementos en VHF + 4 elementos en UHF.
• Indicada para satélites y comunicaciones terrestres.
• Patrón amplio, interesante para iniciarse en operación satelital.
• Tamaño reducido para instalaciones con espacio limitado.
Experiencia de un usuario
“¡Qué antena tan increíble! La uso para satélites con resultados fabulosos. Cuando recibí la antena estaba lloviendo a cántaros, así que la configuré para probarla en mi invernadero. Podía recibir prácticamente de horizonte a horizonte, incluso en el interior. También trabajé estaciones utilizando satélites lineales y FM. Una buena antena y, para mí, vale el dinero que pagué.”
Steve, DL1YAL
Alemania
Alemania
Dos bandas. 70 centímetros de boom. Un mundo de posibilidades.
BIG SIGNAL 6BS-270 – una direccional bibanda compacta para quienes quieren disfrutar de 144 y 432 MHz, comunicaciones terrestres y satélites con una instalación sencilla y ocupando el mínimo espacio.
Especificaciones técnicas
Bandas: 144 / 432 MHz
Elementos activos: 2 en VHF / 4 en UHF
Ganancia: 7,91 / 9,5 dBi (espacio libre)
F/B: 12,15 / 24,55 dB
ROE (SWR): 1,1:1 – 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 2.000 W PEP
Longitud del boom: 0,70 m
Radio de giro: 0,43 m
Altura total: 0,73 m
Peso: 0,9 kg
Resistencia al viento: > 200 km/h
Carga al viento: 0,084 m² | 66,0 N | @ 120 km/h
Elementos activos: 2 en VHF / 4 en UHF
Ganancia: 7,91 / 9,5 dBi (espacio libre)
F/B: 12,15 / 24,55 dB
ROE (SWR): 1,1:1 – 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 2.000 W PEP
Longitud del boom: 0,70 m
Radio de giro: 0,43 m
Altura total: 0,73 m
Peso: 0,9 kg
Resistencia al viento: > 200 km/h
Carga al viento: 0,084 m² | 66,0 N | @ 120 km/h
Nota: Los valores de ganancia y relación frente/espalda (F/B) se indican respectivamente para 144 MHz / 432 MHz.
Construcción y materiales
• Sujeción al mástil
Sistema mediante abrazadera para mástiles de hasta 50 mm de diámetro.
Sistema mediante abrazadera para mástiles de hasta 50 mm de diámetro.
• Boom
Perfil cuadrado de 20 x 2 mm, proporcionando una estructura compacta y ligera para el conjunto de la antena.
Perfil cuadrado de 20 x 2 mm, proporcionando una estructura compacta y ligera para el conjunto de la antena.
• Elementos y sistema de fibra
Fabricados mediante tubo de fibra de vidrio reforzado de 8 x 4 mm con capa de protección UV para su utilización permanente en exteriores.
Fabricados mediante tubo de fibra de vidrio reforzado de 8 x 4 mm con capa de protección UV para su utilización permanente en exteriores.
• Tornillería y herrajes
Fabricados en acero inoxidable W4, adecuados para instalaciones exteriores y exposición prolongada a las condiciones ambientales.
Fabricados en acero inoxidable W4, adecuados para instalaciones exteriores y exposición prolongada a las condiciones ambientales.
• Cable BIG SIGNAL Wire
Cable especial de cobre con cubierta de polietileno (PE), desarrollado para proporcionar una excelente protección frente a la intemperie y una elevada resistencia mecánica.
Cable especial de cobre con cubierta de polietileno (PE), desarrollado para proporcionar una excelente protección frente a la intemperie y una elevada resistencia mecánica.
Alimentación bibanda
• Alimentación independiente por banda
La antena dispone de alimentación independiente para 144 y 432 MHz mediante conectores N, permitiendo utilizar líneas coaxiales separadas para cada banda.
La antena dispone de alimentación independiente para 144 y 432 MHz mediante conectores N, permitiendo utilizar líneas coaxiales separadas para cada banda.
¿Prefieres una única bajada de coaxial?
Puede utilizarse un duplexor VHF/UHF para combinar ambas bandas y realizar la instalación con una única línea coaxial.
Comentarios
Escribe tu comentario
Demostración de la antena BIG SIGNAL 6BS-270 en IberRadio 2019
Recibiendo a EA9/EA4NF en el AO-91 SAT
EA5GJ/p Trabajando los satélites RS-44, CAS-4A y XW-2A
La compra de los productos siempre se realiza por encargo. Nosotros fabricamos todos los productos, por lo que pueden añadirse tiempos de fabricación. Es por ello que el precio final de la compra, como el precio final de los gastos de envío se confirmarán en un email enviado a posteriori.
La forma de pago se realizará una vez recibido dicho email, por lo que en todo momento podrá cancelar el pedido informándonos del proceso.
Solo puedo estar de acuerdo con Jacco. ¡Qué antena tan increíble! La uso para satélites con resultados fabulosos. Perdón si molesto a los fanáticos de la ARROW, pero esta pequeña la supera incuestionablemente. Cuando recibí la antena estaba lloviendo a cántaros, así que la configuré para probar en mi invernadero. Podría recibir de horizonte a horizonte hasta 2 grados y eso en el interior. Incluso trabajé a 2M0SQL Peter en los pájaros lineales y de FM. Una buena antena, vale el dinero que pagué. Bien hecho muchachos.
I can only agree with Jacco on this one. What an amazing antenna!!! I use it for satellites with fabulous results. Sorry to upset arrow fans but this little beauty beats it hands down. When I received the antenna it was pouring with rain so set it up to test in my conservatory. I could receive from horizon to horizon down to 2 degrees and that indoors. Even worked 2M0SQL Peter on the linear and fm birds. A good antenna worth the money I paid. Well done guys.
The performance is amazing on 2 meters. I manage to make a contact about 300 km away while almost surrounding with high buildings. I also used the antenne for sat operation. I have made 3 contacts so far.
