¡Presentamos la innovadora antena Delta Loop BIG SIGNAL DL-4010, la solución definitiva para las comunicaciones DX en entornos urbanos ruidosos!

Características sobresalientes de la antena BIG SIGNAL DL-4010:

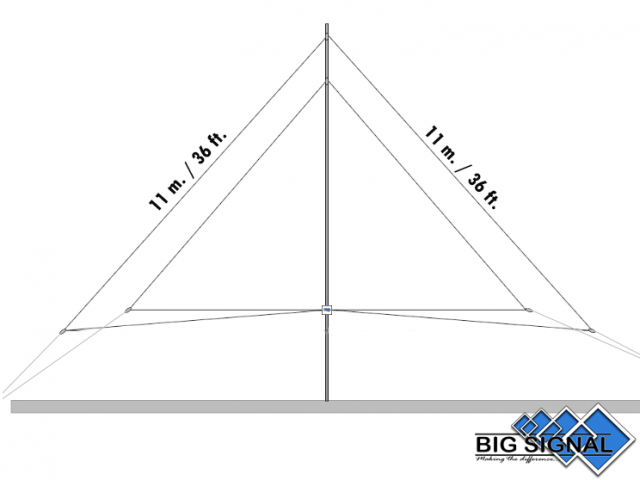

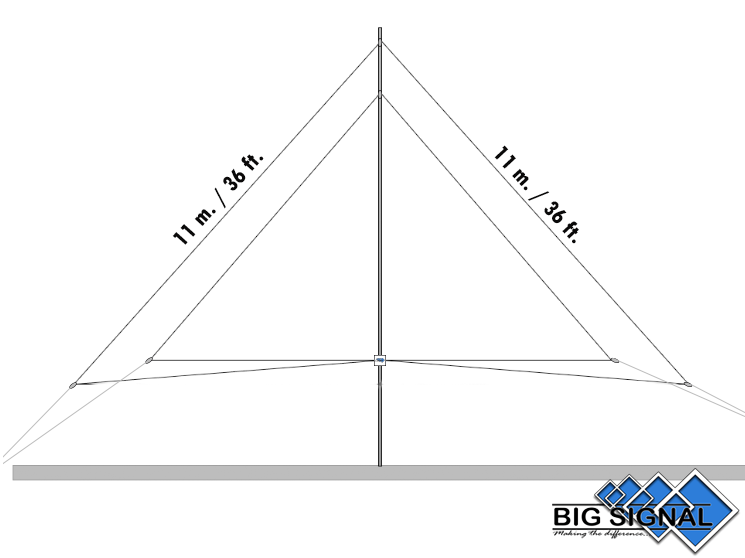

· Delta Loop multibanda de alto rendimiento: Este diseño innovador combina dos loops de longitud de onda completa en las bandas de 40 y 20 metros, con adaptabilidad instantánea a las bandas de 40, 20, 15, 10 y 6 metros a través de sus armónicos. Obtén un rendimiento óptimo en todas estas bandas sin esfuerzo.

· Instalación versátil: La antena se instala en posición vertical al suelo con un requisito mínimo de altura de mástil de 8 metros. Esto la convierte en una opción viable para una variedad de configuraciones de instalación.

· Reducción del ruido rrbano: En un mundo donde el ruido en las ciudades no para de aumentar, la antena Delta Loop cerrada y en polarización horizontal es la solución definitiva para mejorar la recepción de señales débiles y DX que a menudo se enmascaran con el QRM urbano.




Ventajas de elegir la antena Delta Loop BIG SIGNAL DL-4010 sobre un dipolo multibanda convencional:

- Longitud de onda completa: Obtén el máximo rendimiento y eficiencia en cada banda gracias a sus elementos de longitud de onda completa.
- Reducción del ruido: El diseño de loop cerrado minimiza el QRN y el ruido urbano, lo que mejora significativamente la calidad de recepción de señales débiles.
- Rendimiento superior garantizado: En comparación con antenas como el dipolo de media onda o el doble bazooka, la DL-4010 brinda un rendimiento superior en todas las bandas.
- Ángulo de radiación bajo: Gracias a su bajo ángulo de radiación, es ideal para el DX, incluso cuando se instala a baja altura.
- Materiales de alta calidad: Construida con materiales de primera calidad para garantizar un rendimiento duradero y confiable.


En un mundo donde el ruido en las ciudades no para de aumentar, una antena loop cerrada en polarización horizontal es la solución definitiva para mejorar la recepción de señales débiles DX.


BIG SIGNAL - Donde el rendimiento alcanza su máxima expresión.
¡Potencia tu comunicación DX como nunca antes!





Especificaciones:

 · Bandas: 40 / 20 / 15 / 10 / 6 m. *Acoplador requerido en las demás bandas (12, 17 y 30 m.)
 · Ganancia: 3,2 dBi. (Espacio libre).
 · Polarización: Horizontal.
 · Balun: Incluido.
 · SWR: 1,1:1 ~ 2,0:1
 · Potencia máxima: 2.000 W. PEP
 · Anchura total: 18,5 metros.
 · Altura mínima de mástil requerida: 8 metros.
 · Peso: 2,5 Kg.
 · Resistencia al viento: > 200 Km/h.

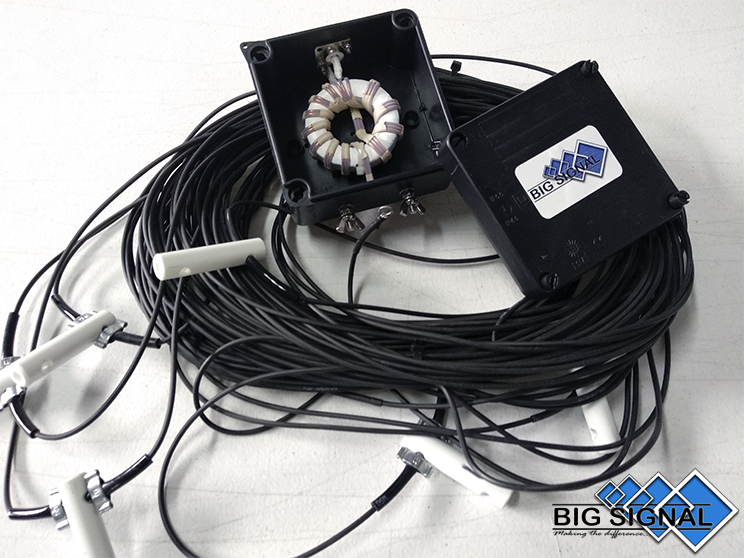

Fabricación:

· Sujeción: Se compone de 6 aisladores que simplemente al tensar sobre ellos con cuerda aislante logran dar forma a la antena.
· Cable: BIG SIGNAL - Wire. Cable especial de cobre con funda de polietileno (PE) para una excelente protección a la intemperie y resistencia mecanica.

· Alimentación: Balun de corriente de alta calidad.



Comentarios

  1. JAVIER (EA4HQS)20 Ago, 2024 - 13:38

    He instalado esta antena (DL 40-10) en mi QTH veraniego y estoy verdaderamente encantado, mejor dicho, impresionado por su rendimiento.

    Una vez instalada ha quedado de ROE espectacular, 1:1 de estacionarias (medido con Nano-VNA) en todas las bandas y su amplitud, para las que ha sido fabricada, impresionante:
    40m: 1:1
    30m: 1:2
    20m: 1:1
    17m: 1:1
    15m: 1:1
    12m: 1:1
    11m: 1:1
    10m: 1:1

    En la banda de 80m: de 1:2 a 1:3 en toda la amplitud de la banda.
    Me hubiese gustado probar en 6m pero no disponía de equipo.

    RX: Puedo decir que es una maravilla el escaso o nulo ruido que percibe, señal entre 0-1, se escuchan a las estaciones con mayor nitidez.

    TX: Decir que empleo un equipo portable de máximo 10w y he obtenido buenísimos reportes. Estación que escuchaba.... estación a la que llegaba!!, claro está que en determinados Pil-up había que esperar el hueco por mi escasa potencia de salida, un sueño para un radioaficionado.

    Por último, por si a alguien le viene bien la ayuda, paso medidas en el mástil de mi instalación:
    Medida total de mástil: 10m (utilicé tubo telescópico metálico, con una percha en el punto superior de unos 10 cm para separar el hilo radiante del tubo).
    Las medidas desde la base (cota 0) son:
    - Vértice superior DL40: a 10 metros.
    - Vertice superior DL20: a 09 metros.
    - Balun común: a 4 metros.
    A la salida del balun coloqué también un cocke 1:1, y el mástil está conectado a tierra.

    Tan solo decir gracias y un 10! a BigSignal.

  2. Nic (ON5MA)20 Nov, 2023 - 21:41

    Have the Delta loop DL4010 for a couple of months and its working great . work 4W8X on 40m with only 100 watt .
    right trough the pile up .
    73's Nic ON5MA

  3. Jose Rodriguez Suarez (EB1FE)10 Jun, 2023 - 11:38

    Despues de un tiempo utilizando esta delta tengo que decir que me va perfecta con una roe de max 1.5 en 10 m y 1,2 en 4o con buenos resultados teniendo ademas la desta de 6 metros y la biquad 270
    Gracias a todo el equipo 73

  4. Pierre (ON6PL )12 May, 2023 - 19:08

    Dear Juan Pedro, I would like to update you on performance of the DL-4010 that I have installed 1 week ago. I can compare with a Cobweb that is in place. I have globally 3 to 4 S Unit lower in terms of QRM, noise level on DL4010. And the signal of received stations is generally +3 to +4 S unit, very often I am not able to listen on cobweb but easy copy on delta loop. Installation took me 1h30 on a fiberglass pole of 10.5m. DXCC worked since antenna is up : Asiatic Russia, USA, Canada, Middle east, Iceland (Lebanon, Israel) and all around Europe. And listen to China, Japan but too low condition were S3-4 and no copy on cobweb.

    Pierre - ON6PL

  5. FLORENCIO (EA4AKF)11 May, 2023 - 13:16

    Hola , mi experiencia con la antena DL-4010. Siempre desde mi punto de vista y corto conocimientos en antenas, la DL-4010 en mi caso, traía retorno de RF ya que la monte como dice el catalogo del fabricante con mástil de 10metro y altura del tejado mas de 2 metros, cambie cables, conectores y el problema seguía, me puse en contacto con el fabricante para saber la características del Balun pero no me la pudo decir, por lo que esa prueba no la pude realizar, ya que yo intentaba saber la CAUSA para poder solucionar el problema, así que me dijo el fabricante que pusiera un CHOQUE DE RF, y problema resuelto pero no la CAUSA DE LA RF. En los años que llevo en radio nunca tuve problemas de RF por eso mi empeño en saber la CAUSA.
    Volviendo ala Delta Loop DL-4010 comentar que el rendimiento es muy bueno en todas las bandas para las que esta fabricada incluso en la banda de 80 metro con acoplador da buen resultado, como es lógico le falta cable pero para una emergencia y si no tienes nada para esa banda te saca del apuro. En 12, 17, y 30 tirando de acoplador también tiene buena recepción y muy buena salida, por ultimo comentar que donde mas le estoy dando es en 40 metro, donde no me hace falta acoplador con una SWR: de 1,1:1 en toda la banda, en 10 m. también va muy bien con reportes muy buenos.
    Resumiendo, la DL- 4010 para mi es una muy buena antena con una salida estupenda y una recepción muy buena,
    siento que la mía haya venido con retorno RF, con el choque se elimino la RF y ahora toca disfrutar de esta gran ANTENA.
    Saludo 73
    EA4AKF
    Saludos

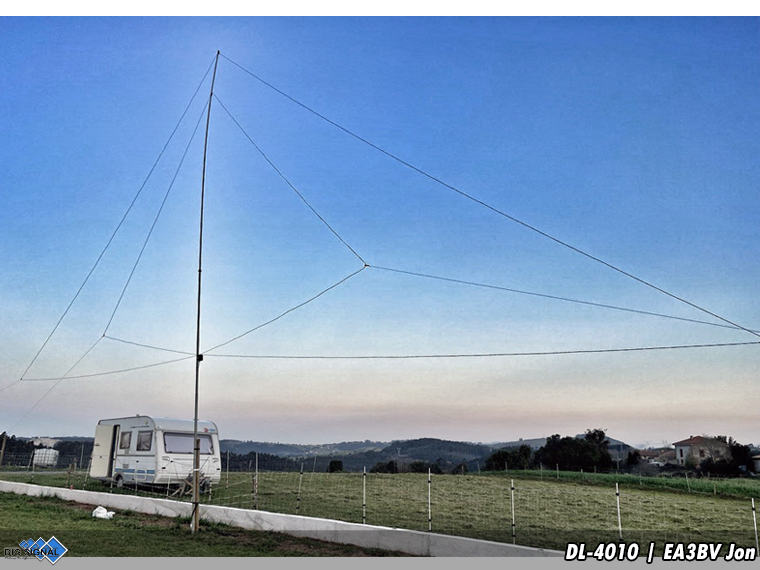

  6. Jon Herran (EA3BV )17 Feb, 2023 - 12:01

    Tengo la DL-20 monobanda que me ha dado muy buenas satisfacciones pero quería algo miltibanda. He montado la DL-4010 y puedo decir que es la mejor antena que he visto relación calidad precio, excelente rendimiento en las bandas principales y muy bueno también en las WARC acoplando algo. Yo la he montado en un mástil de 10m

  7. Nic (ON5MA)23 Ene, 2023 - 21:50

    Have this antenna since a couple of weeks and most say IT's works great on 40m & 20m
    On 40m better dan my End Fed inverted L for 40/80m . 20m also great . 15m & 10m is a little to high in freq .
    But i used most on 40m, VK with s9+
    Just a great antenna for working DX
    73's

  8. Marko (YU2SRB)15 Sep, 2022 - 21:33

    Purchased DL 4010 a month ago. Easy and fast installation. Instructions are clear. Installation was a 1 hour job. Antenna works wonderful. At my installation point works fine even at 80m it works fine with swr 1:1.3 on 3.666 mhz.
    DL 4010 SWR results at my location.
    Cable Draka MRC200 - 22m lenght.
    Balun is at 2.5 height. 40m apex at 9m, 20m wire at 8m :
    80m - 1:1.3
    40m - 1:1
    20m - 1.1
    17m - 1:1.2
    15m - 1:1
    12m - 1:1.2
    11m ( 27.555Mhz USB) - 1:1.2
    10m - 1:1
    6m (50.270) - 1:1
    No tuner needed on any band. This is fantastic.

    I already have DL40 monoband and BiQuad 270 and both antennas works great. I now have 3 antennas by BIG Signal and all works excellent. Many thanks to BIG SIGNAL and Juan Pedro!
    Best 73s de YU2SRB
    Marko from Serbia

  9. Antonio Estévez (EA8DDS)29 Jul, 2021 - 20:20

    Como bien comenté mi experiencia anteriormente con la DL-4010, es justo volver a comentar la experiencia actual, y me explico; tras enviar un vídeo explicativo de lo que me ocurrió al fabricante, su respuesta fue inmediata y reconoció un error en el empaquetado y que obviamente era imposible que la antena funcionase en aquellas condiciones. Se comprometió a enviarme una antena nueva...y así ha sido. He recibido la antena y la probé el pasado viernes (23 de julio de 2021) y estas son mis impresiones; Una persona sola, la monta en poco menos de 3/4 de hora. Yo solo salgo en portable desde la autocaravana. La monté en un mástil spiderbeam de 13 metros y a la altura recomendada por el fabricante (10 metros de altura en el vértice superior y tres metros de altura libre al suelo, respetando obviamente las medidas recomendadas para el elemento interior). Compruebo el estado a través del analizador de antenas y en las bandas 10, 15, 20 y 40, la ROE está entre 1,5 y 1,8 (variable por el excesivo viento existente en ese momento). La impedancia y la capacitancia están dentro de los valores normales y adecuados. Conecto el coaxial al IC7300 y hago varios barridos en diferentes bandas, comprobando una excelente recepción y una exponencial atenuación del ruido (en comparación con una antena vertical). Este día, la propagación aparenta estar bien y dada la hora de la prueba (las 19:00 horas aproximadamente), me lanzo a llamar en 20 metros, con solo 5w...Inmediatamente me atiende a mi llamada una estación de Barcelona dándome un 5-7 real...esto promete (pensé yo). Sigo haciendo varias pruebas y el resultado es sorprendente...desde Gran Canaria hasta la península ibérica, con solo 5w, consigo buenos contactos. Pero necesitaba ponerla al límite...y eso hice; Una estación inglesa en llamada CQDX y pensé..."voy a bajar la potencia a un solo vatio" y contesté a su llamada "EA8DDS/P/QRP"...4-3 de señal real...podéis ver el vídeo en mi canal de Youtube. Conclusiones; es una excelente antena, que rinde muy, muy, muy superior a una antena vertical, que a tres metros de altura libre al suelo, es bastante omnidireccional (pienso que a 5-6 metros de altura libre al suelo debe ser muy directiva) y, por el precio que tiene, sin lugar a dudas (siempre y cuando tengas espacio para montarla bien), es muy superior a una vertical multibanda...pero mucho, mucho, mucho. Con el acoplador que trae el IC7300, pudo ajustarla sin problema en 6,12 y 80 metros. En mi caso, los 17 metros fue imposible. El próximo 1 de agosto, viajo a la isla de fuerteventura y tengo intención de activar una referencia VCAN con esta antena en uno de los días de la primera semana de agosto (estad pendientes en la web diplomavcan.blogspot.com y al cluster, pues). Veremos cómo se comporta en todas las bandas....Quiero dar las gracias públicamente a Big Signal por su seriedad comercial...no abunda mucho de esto actualmente en muchos otros fabricantes.

  10. ANTONIO (EA8DDS)28 Jun, 2021 - 07:31

    Yo voy a contar mi experiencia...ojo...mi única intención es la de aportar una crítica constructiva. Comprada para utilizarla en portable en el KOS 2021, el resultado ha sido muy, muy, muy malo...de hecho, tuve que desistir de utilizarla. El viernes 25, me sitúo en el lugar donde tenía pensado realizar el concurso y empiezo su montaje poco después del mediodía. Ya hubo algo que me llamó la atención (sólo estaba marcado como tal, el elemento de 20 metros) pero no le puse importancia (pensé que se trataba de un simple olvido a la hora de marcar con el rotulador). Fueron mas de dos horas (os aseguro que no exagero) las que dediqué para intentar que los elementos, cuadrasen tal y como está reflejado en el catálogo; intenté sin fortuna, que las distancias recomendadas en el catálogo se cumpliesen...fue del todo imposible. Dado que no lo conseguí, tal y cómo único pude instalarla, conecté el coaxial y realicé medidas por si fuese una obsesión mía a la hora de que la antena quedase instalada exactamente tal y como refleja su catálogo (cosa que no conseguí) por lo que, conecté el IC7300 y realice las medias correspondientes. Sólo funcionaba la banda de 20 metros (con acoplador)...el resto de bandas anunciadas en el catálogo...ni con ello. Dado que compré la antena con la intención de participar en QRP, aprovechar su anunciada ganancia y dado el tiempo que me quedaba, opté por eliminar los topes crimpados metálicos que vienen en los elementos para sujetar los aisladores a unas medidas concretas, para ver si al menos, al poder mover los aisladores, conseguía representar fielmente las medidas y formas anunciadas por el fabricante...tampoco...fue del todo imposible. No obstante, volví a realizar medidas por si había mejorado la impedancia...nada, seguía todo igual. Cuando retiré los crimpados metálicos, era consciente de que perdía la garantía y no me importó...en aquel momento, tenía que buscar una solución para poder utilizar una antena comprada para realizar un contest, lamentablemente sin éxito. Creo que la antena me vino mal de fábrica (las medidas de sus elementos, el balun, no se...) y como soy consciente de que yo mismo eliminé la posibilidad de garantía, intentaré aprovechar sus materiales para cualquier otra cosa. Insisto en que este comentario es con intención constructiva para que quien quiera comprarla, si ve que no consigue instalarla con las medidas que recomienda el fabricante y reflejarla tal y como se muestra en el catálogo, piense que puede estar ante una situación igual a la mía. Poseo dos cúbicas de la marca y estoy muy contento con ellas...no vaya nadie a pensar que soy un cliente insatisfecho, insisto en que sólo busco evitar que alguien mas pase por lo que pasé yo. Un saludo...

  11. Big Signal

    Buenos días Antonio,

    Muchas gracias por su mensaje.

    Lamentamos mucho su experiencia con nuestra antena BIG SIGNAL DL-4010.

    Le indicamos que en primer lugar debería de haber contactado en ese momento con nuestro soporte técnico para descartar cualquier problema de su instalación o en su defecto de fabricación del producto, puesto que al modificar partes de su construcción ya no podemos garantizar su correcto rendimiento...

    Estamos seguros de que en condiciones normales de funcionamiento hubiera disfrutado de una GRAN antena para el DX en HF.

    Un saludo.

    Equipo de BIG SIGNAL

  12. ANTONIO (EA7JV)09 Jun, 2021 - 19:03

    Comentar que a mi por lo menos la antena me funciona de fábula. Os comento mi experiencia.

    En mi la actual instalación que está puesta, ha sustituido a un bigotes de gato de 80 a 10 metros. Aunque la anterior antena me ha dado muchas satisfacciones y ha funcionado decentemente.

    Como era de esperar la Delta-Loop supera con creces al bigotes de gato. Mucho menos ruido, mejor recepción y señales mucho mas altas. En transmisión es un tiro.

    Aunque ya había trabajado con deltas-loop monobandas, lo que mas me ha sorprendido son las banda en las que puedes trabajar con ella.

    En mi caso funciona excepcionalmente bien en las siguientes bandas: 60m-40m-30m-20m-17m-15m-12m y 10m.

    Con una roe muy buena, excepto en las bandas warc que estará proco mas 2 de ROE.

    Funciona bien: en 6 m y 4 m. (aquí me sorprendió mucho) la roe en las dos bandas menor de 1.5.

    Y si tiramos de un acoplador medianamente efectivo podemos trabajar la banda de 80m e incluso la de 160m, en esta última banda aunque de compromiso y sabemos la dificultad que tiene, pero también se puede hacer alguna cosilla.

    La tengo instalada sobre un mástil de 10 metros de altura y la base de la delta-loop estará a unos 3 metros del tejado.

    Decir también que le recomendé a 2 colegas de aquí de Jaén la antena y la instalaron. Y el rendimiento me han confirmado que es mas o menos el mismo que yo he citado. Están muy contentos.

    En resumen, una antena muy eficiente, poco ruidosa, muy ligera y tampoco se necesita excesivo espacio. Si puedes instalar un dipolo de media onda para 40 metros casi casi seguro que puedes instalar esta antena.

    Con esta antena puedes trabajar casi todas la bandas de una forma muy eficiente, las bandas de 80 y 160 como es natural no tanto pero también se trabajan.

    Tengo previsto instalar otra en el QTH Campero, donde ya tengo otras antenas y lo trabajo con REMOTERIG, pero viendo el resultado de esta aprovecharemos y también instalaré otra.

    Espero que os haya servido mi experiencia.

    73.

  13. Lorenzo (EA3IEB)02 Jun, 2021 - 07:58

    Excelente antena. Poquísimo ruido. La he usado sobre todo en 40 m, haciendo QSOs en CW con todos los continentes sin problemas. En mi caso tenía retorno de RF pero con un choke quedó solucionado. Excelente servicio por parte de la gente Big Signal.

  14. Carmelo (EA7AZH )26 Abr, 2021 - 09:43

    Gracias por vuestros consejos, y sobre todo por el rendimiento de esta magnífica antena. Es impresionante el cambio con mi dipolo doble bazooka y la Fritzel para 10-15 y 20 m que tenía antes. En mejora de ruido, y en los controles que recibo.

  15. Andres (EA6ALZ)10 Abr, 2020 - 14:30

    Tengo la Delta Loop DL-4010 y es un espectáculo, ya no siento ese ruido que en las antenas de aluminio y llegando a estaciones lejanas y viceversa. Saludos

    EA6ALZ

  16. Amado (EA1FEN)10 Feb, 2020 - 20:25

    Muy buen rendimiento en 20 y 40 metros, incluso peleando con éxito en los DX con pile up y con solo mis 100 W .
    En 21 y 28 MHz acopla sin ROE pero de momento no se puede saber su rendimiento por la baja actividad en esas bandas a causa del ciclo solar.
    En todas las bandas la reducción de QRM es notable.
    Contactos aceptables en 80 metros con acoplador.
    Una gran antena!!
