BIG SIGNAL 6BS-70
6 elementos de onda completa para alto rendimiento en 432 MHz / 70 cm
La BIG SIGNAL 6BS-70 es una antena cúbica direccional de 6 elementos desarrollada específicamente para la banda de 432 MHz / 70 cm. Su diseño combina ganancia, directividad y una excelente relación señal/ruido en una estructura compacta y ligera.
Sus elementos cerrados de onda completa ofrecen una alternativa diferente a las antenas Yagi convencionales, especialmente interesante para operadores que buscan mejorar el rendimiento de su estación en DX terrestre, SSB, modos digitales, satélites y comunicaciones de señal débil.
Banda: 432 MHz / 70 cm
Tipo: Cúbica direccional monobanda
Elementos: 6 loops cerrados de onda completa
Característica principal: alta directividad en formato compacto
Montaje: rápido, con elementos preensamblados
Uso recomendado: DX / SSB / digitales / satélites / señales débiles
Tipo: Cúbica direccional monobanda
Elementos: 6 loops cerrados de onda completa
Característica principal: alta directividad en formato compacto
Montaje: rápido, con elementos preensamblados
Uso recomendado: DX / SSB / digitales / satélites / señales débiles
¿Por qué elegir la BIG SIGNAL 6BS-70?
• 6 elementos cerrados de onda completa
La 6BS-70 utiliza loops de longitud de onda completa optimizados específicamente para la banda de 70 cm, una arquitectura diferente a los elementos abiertos utilizados habitualmente en una Yagi convencional.
La 6BS-70 utiliza loops de longitud de onda completa optimizados específicamente para la banda de 70 cm, una arquitectura diferente a los elementos abiertos utilizados habitualmente en una Yagi convencional.
• Alto rendimiento en un boom compacto
La geometría cúbica permite obtener una excelente relación entre ganancia, directividad y longitud de boom, haciendo posible una antena de altas prestaciones sin recurrir a una estructura excesivamente larga.
La geometría cúbica permite obtener una excelente relación entre ganancia, directividad y longitud de boom, haciendo posible una antena de altas prestaciones sin recurrir a una estructura excesivamente larga.
• Excelente relación señal/ruido
Su configuración mediante elementos cerrados, combinada con un patrón direccional definido, puede favorecer una recepción más limpia frente a determinadas fuentes de ruido e interferencias, algo especialmente interesante cuando se trabaja con señales próximas al límite de recepción.
Su configuración mediante elementos cerrados, combinada con un patrón direccional definido, puede favorecer una recepción más limpia frente a determinadas fuentes de ruido e interferencias, algo especialmente interesante cuando se trabaja con señales próximas al límite de recepción.

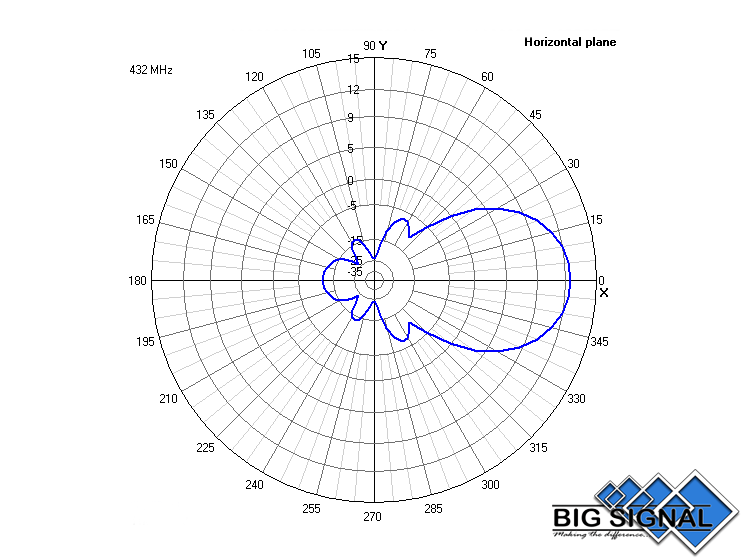

• Alta directividad y rechazo fuera del haz principal
Su patrón de radiación concentra transmisión y recepción hacia la dirección de interés, ayudando a reducir señales e interferencias procedentes de otras direcciones y mejorando la selectividad de la estación.
Su patrón de radiación concentra transmisión y recepción hacia la dirección de interés, ayudando a reducir señales e interferencias procedentes de otras direcciones y mejorando la selectividad de la estación.
• Especialmente interesante para satélites y señales débiles
La combinación de ganancia, directividad y dimensiones compactas hace de la 6BS-70 una opción especialmente atractiva para comunicaciones vía satélite, DX terrestre, SSB y modos digitales en 432 MHz.
La combinación de ganancia, directividad y dimensiones compactas hace de la 6BS-70 una opción especialmente atractiva para comunicaciones vía satélite, DX terrestre, SSB y modos digitales en 432 MHz.
• Buen comportamiento ante variaciones de polarización
La geometría característica de una antena cúbica puede ofrecer un comportamiento favorable cuando las señales experimentan variaciones de polarización y fading, una característica especialmente interesante en determinadas comunicaciones vía satélite y propagación terrestre.
La geometría característica de una antena cúbica puede ofrecer un comportamiento favorable cuando las señales experimentan variaciones de polarización y fading, una característica especialmente interesante en determinadas comunicaciones vía satélite y propagación terrestre.
• Montaje rápido y sencillo
Los elementos se suministran preensamblados para simplificar el montaje y reducir el tiempo necesario para dejar la antena preparada para su instalación.
Los elementos se suministran preensamblados para simplificar el montaje y reducir el tiempo necesario para dejar la antena preparada para su instalación.
Una alternativa diferente a la Yagi tradicional
La BIG SIGNAL 6BS-70 utiliza una arquitectura basada en loops cerrados de onda completa. El resultado es una direccional compacta orientada a quienes buscan rendimiento, selectividad y una recepción limpia en la banda de 70 centímetros.
• 6 elementos de onda completa.
• Excelente relación entre ganancia y tamaño.
• Alta directividad y selectividad.
• Buena relación señal/ruido.
• Especialmente indicada para DX y señales débiles.
• Excelente opción para SSB, digitales y satélites.
• Elementos preensamblados para facilitar el montaje.
• Excelente relación entre ganancia y tamaño.
• Alta directividad y selectividad.
• Buena relación señal/ruido.
• Especialmente indicada para DX y señales débiles.
• Excelente opción para SSB, digitales y satélites.
• Elementos preensamblados para facilitar el montaje.
6 elementos. Formato compacto. Diseñada para escuchar y llegar más lejos.
BIG SIGNAL 6BS-70 – una direccional cúbica de onda completa diseñada para obtener ganancia, directividad y rendimiento real en 432 MHz.
Especificaciones técnicas
Banda: 430 ~ 440 MHz
Elementos: 6
Ganancia: 12,75 dBi (free space)
Relación F/B: 23,00 dB
Beamwidth a -3 dB: 44°
SWR: 1,1:1 ~ 1,5:1
Potencia máxima: 2.000 W PEP
Longitud del boom: 0,83 m
Radio de giro: 0,45 m
Altura total: 0,175 m
Peso: 1,1 kg
Resistencia al viento: > 200 km/h
Carga al viento: 0,027 m² | 21,35 N | @ 120 km/h
Elementos: 6
Ganancia: 12,75 dBi (free space)
Relación F/B: 23,00 dB
Beamwidth a -3 dB: 44°
SWR: 1,1:1 ~ 1,5:1
Potencia máxima: 2.000 W PEP
Longitud del boom: 0,83 m
Radio de giro: 0,45 m
Altura total: 0,175 m
Peso: 1,1 kg
Resistencia al viento: > 200 km/h
Carga al viento: 0,027 m² | 21,35 N | @ 120 km/h
12,75 dBi en solo 83 cm de boom
La BIG SIGNAL 6BS-70 combina 6 elementos de espaciado largo con una ganancia de 12,75 dBi, una relación frente/espalda de 23 dB y un haz a -3 dB de 44°, todo ello en una estructura de solo 0,83 m de longitud.
Fabricación
• Sujeción a mástil: abrazadera para mástiles de hasta 50 mm.
• Boom: perfil cuadrado de 20 x 2 mm.
• Elementos: tubo de fibra de vidrio de 8 x 4 mm con capa de protección UV.
• Tornillería y herrajes: acero inoxidable W4.
• Cable: BIG SIGNAL Wire by Messi & Paolini, cable especial de cobre con funda de polietileno (PE) para una excelente protección frente a la intemperie y elevada resistencia mecánica.
• Alimentación: conector tipo N.
• Boom: perfil cuadrado de 20 x 2 mm.
• Elementos: tubo de fibra de vidrio de 8 x 4 mm con capa de protección UV.
• Tornillería y herrajes: acero inoxidable W4.
• Cable: BIG SIGNAL Wire by Messi & Paolini, cable especial de cobre con funda de polietileno (PE) para una excelente protección frente a la intemperie y elevada resistencia mecánica.
• Alimentación: conector tipo N.
6 elementos. 12,75 dBi. Solo 83 cm de boom.
La BIG SIGNAL 6BS-70 concentra un elevado rendimiento direccional en una estructura especialmente compacta y ligera, diseñada para sacar más partido a las comunicaciones en 430 ~ 440 MHz.
