Presentamos la antena BIG SIGNAL 1BS-5B, un diseño Quad multibanda de un solo elemento de alto rendimiento que abarca un impresionante rango de 5 bandas de HF, desde 10 hasta 20 metros. Es la elección perfecta para aquellos que desean iniciar sus aventuras de DX en HF sin necesidad de instalaciones complejas ni una inversión significativa.

Ventajas de elegir la antena cubical BIG SIGNAL 1BS-5B sobre las antenas Yagi o Dipolo tradicionales:

- Cobertura de longitud de onda completa: Con 5 bandas de longitud de onda completa, obtendrás un rendimiento y eficiencia máximos en todo el espectro.
- Bajo nivel de ruido: Gracias a su diseño cerrado y polarización horizontal, es excelente para reducir el QRN y el ruido urbano, mejorando notablemente la calidad de recepción de señales DX débiles.
- Ángulo de radiación ultra bajo a alturas reducidas: Esto significa menos saltos para alcanzar el DX, lo que resulta en una señal más fuerte en el otro extremo. Las antenas cubical son conocidas por ser de las primeras en abrir y las últimas en cerrar la propagación.
- Impacto mínimo por cambios en la polarización: Espera menos QSB y mayor estabilidad en la señal al recibir estaciones DX.
- Ancho de banda increíble: Con un VSWR por debajo de 1.5:1 en las 5 bandas de trabajo, puedes olvidarte de usar un sintonizador.
- Diseño compacto: Con solo 5 metros de ancho total, es ideal para instalaciones con espacio limitado.
- Expansión futura: Puedes agregar un elemento Reflector en el futuro para transformar la antena en el modelo de 2 elementos 2BS-5B.
- Instalación sencilla: Móntala en un mástil con tirantes, y no requiere ajustes adicionales una vez instalada.
- Construcción resistente para una durabilidad extrema: Olvídate de preocupaciones de mantenimiento.

Descubre la magia de las antenas cubical y emprende una nueva experiencia de DX en HF como nunca antes...

BIG SIGNAL - Donde el rendimiento alcanza su máximo nivel.



Especificaciones:

 · Bandas: 10 / 12 / 15 / 17 / 20 m. *(Rendimiento muy aceptable en 6, 30, 40 y 60 metros con el uso de acoplador).
 · Ganancia: 3,2 dBi (free space).
 · Potencia máxima: 2.000 W. PEP
 · Balun: incluido.
 · Radio de giro: 2,625 m.
 · Altura total: 5,35 m.

 · Anchura total: 5,10 m.
 · Altura minima de mástil necesaria: 6 m.
 · Peso: 8,5 Kg.
 · Resistencia al viento: > 200 Km/h.
 · Carga al viento: 0,306 m2 | 240,21 N | @120 km/h.


Fabricación:

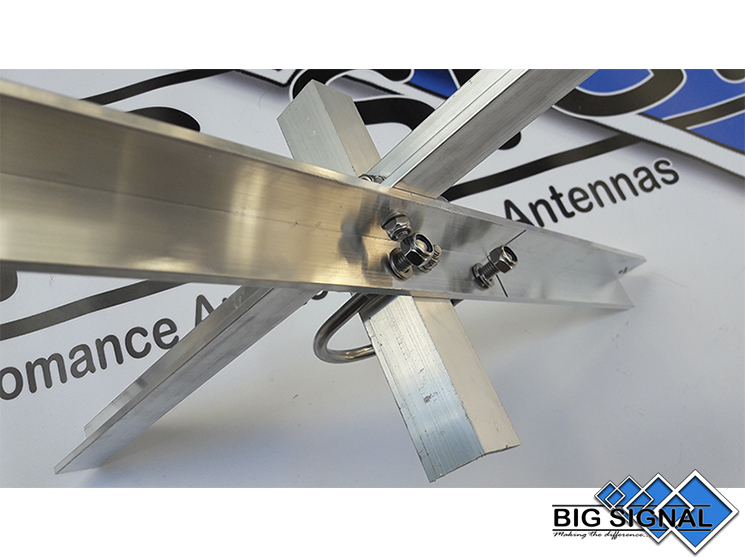

· Placa Boom/Mástil: 200 x 150 x 8 mm.
· Boom: Redondo de 50 x 2 mm.
· Crucetas: Diseño en ángulo de 30 x 5 mm y elemento estabilizador al boom de 4 mm.
· Tornillería y herrajes: Acero Inoxidable W4.
· Fibra de vidrio: Especialmente moldeada y diseñada a medida de media caña para una perfecta adaptación a la superficie de la cruceta, reforzada de tela de fibra y capa de protección para el sol.
· Cable: BIG SIGNAL - Wire. Cable especial de cobre con funda de polietileno (PE) para una excelente protección a la intemperie y resistencia mecanica.

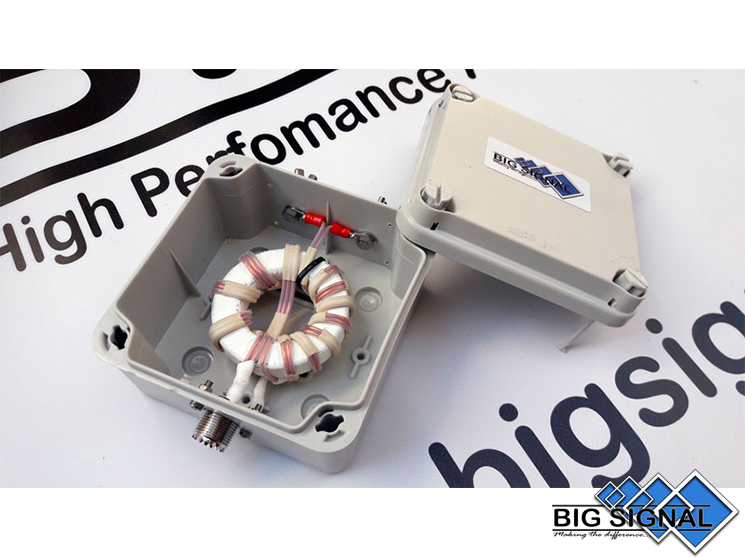

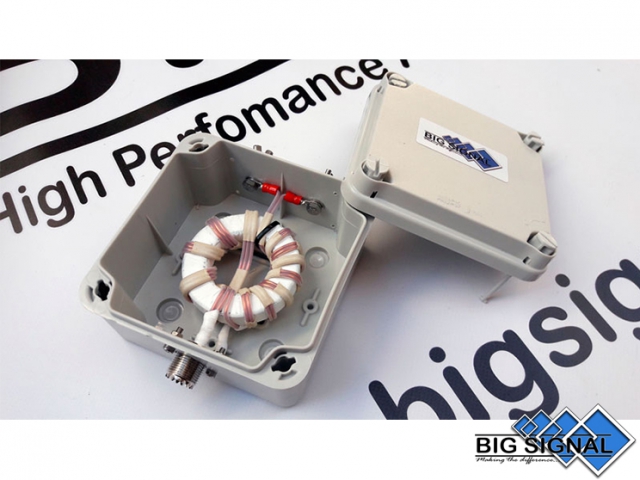

· Alimentación: Balun de corriente de alta calidad.



Comentarios

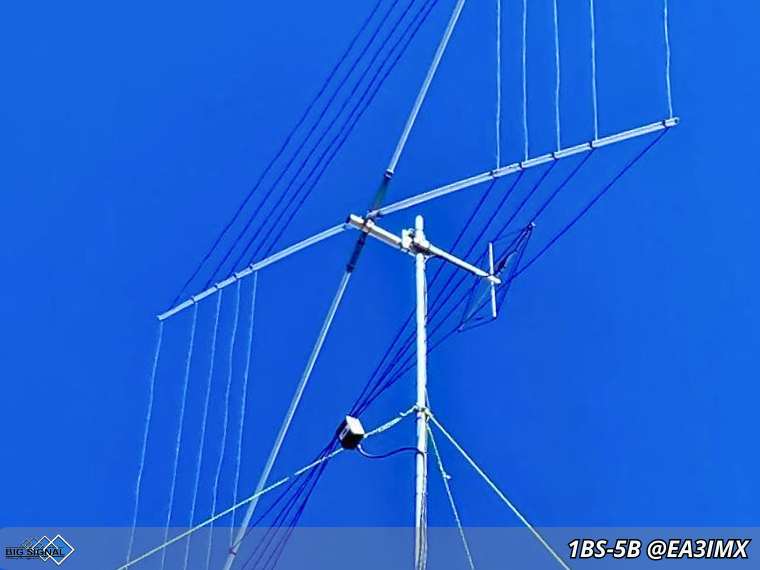

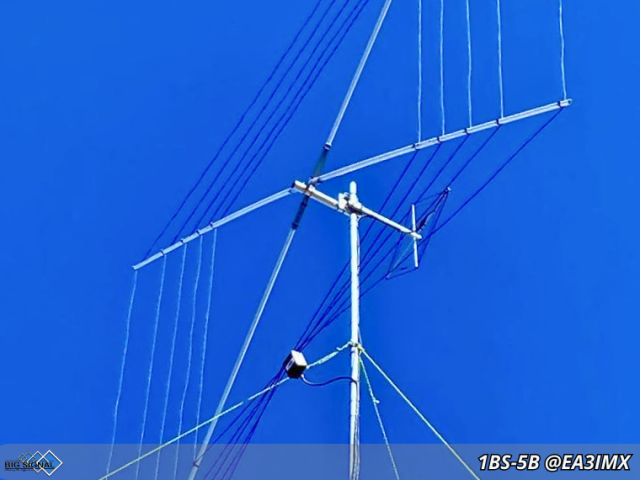

  1. Lluis (EA3IMX)11 Jun, 2023 - 19:34

    Tengo esta antena instalada desde 03/2023. Anteriormente tenia instalada una delta loop multibanda con acoplador CG3000 en la base del mástil con bastante buen rendimiento.
    El cambio ha sido bastante radical, el nivel de ruido, que con la anterior ya no era muy alto, ha bajado de forma muy significativa, me permite escuchar señales muy bajas con comodidad y lo mejor es que a mi tambien me escuchan. Utilizo en IC 7300 y con el acoplador interno me permite trabajar desde 80m hasta 4m. He podido hacer contactos con zonas del mundo que anteriormente ni podía escuchar, resumiendo, un rendimiento excelente y disfrutando muchísimo de esta antena.
    La tengo instalada sobre un mástil telescópico de 9 m arriostrado y observándola en días de fuerte viento se ve muy segura.
    Gracias Big Signal - Juan Pedro

  2. Pepe (EA7ZT)21 Mar, 2022 - 20:02

    Sigo maravillado con esta antena. Hoy he cruzado el charco en 50 MHz (con acoplador) contactando con PY y LU. En el resto de bandas de 10 a 20 metros, después de casi dos años sigue la ROE por debajo de 1,5 y donde más sigo notando la diferencia con la vertical que tenía antes es en el ruido. No pasa de 5-6 en el peor de los casos (vivo en una ciudad).

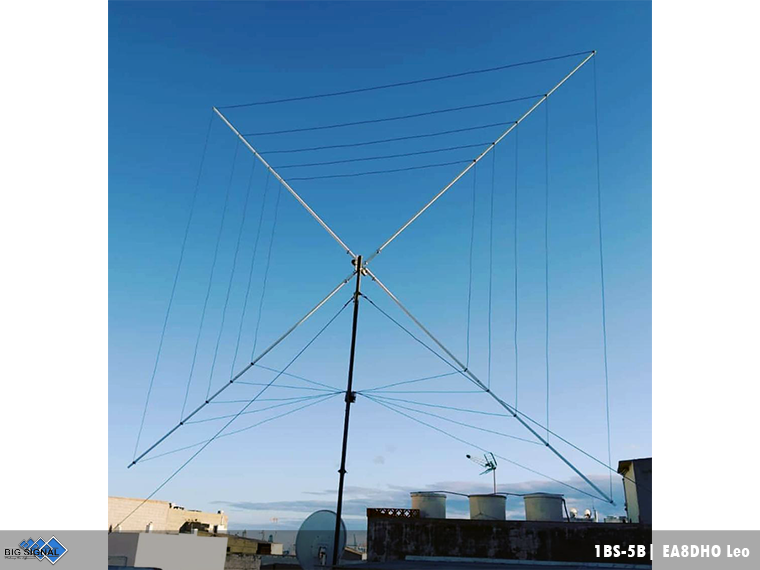

  3. Leo (EA8DHO)27 Feb, 2020 - 18:37

    Estoy encantado con el rendimiento, sin ROE, sin necesidad de usar el acoplador. Menos QRM y mejor recepción que mi anterior antena. Trabajo mucho en QRP, la estrené con un contacto en fonia con tan solo 5 W. de potencia con la expedición de Gambia (C5) y me escucho alto y claro a la primera...

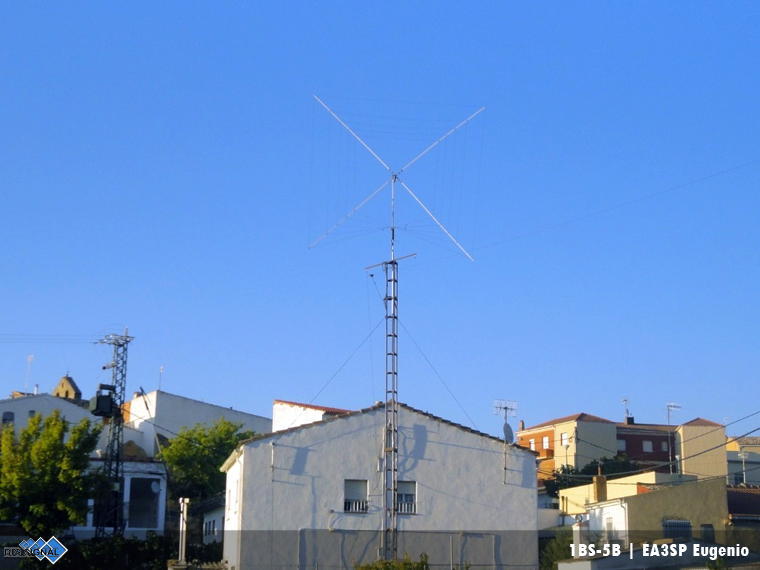

  4. Eugenio (ea3sp)19 Ene, 2020 - 02:24

    Que decir de esta antena,un solo elemento y el rendimiento bestial,unas señales tremendas,me quite la COBWEB
    autoconstruida y me puse la 1BS-5B y madre mia que diferencia,ademas el QRM,casi inexistente desde luego es lo
    mejorcito en antenas de un solo elementos y 5 Bandas,ah ROE,brilla por su ausencia lo maximo 1.3 en 28 Mhz y sobre todo tambien el ancho de banda cubre con creces las espectativas de todo Radioaficionado.
    Bueno que decir del aguante al viento la tengo a 15 metros de altura se doblaba un poco si pero al ser la fibra de calidad volvia al sitio otra vez,aguantado al 100,ah y en la banda de 40 y 60 metros acoplaba con un rendimiento
    bastante aceptable,sobre todo en 60 Mtrs,materiales todo ok,este año le pedire a Juan Pedro el reflector y ha hacer DX
    os la recomiendo...

  5. Pepe (EA7ZT)22 May, 2019 - 15:52

    Es una maravilla de antena. En el entorno ruidoso que tengo en la ciudad, antes con la vertical, el ruido no bajaba de 7-8. Ahora con DX-Quad, en función de la orientación, día, hora y banda, el ruido ha bajado entre 2-5 puntos. Respecto a la ROE, olvidaros del acoplador, siempre entre 1 y 1,5. En definitiva, una magnífica antena para los vivimos en la ciudad.
