BIG SIGNAL DL-40
Delta Loop monobanda de onda completa para 40 metros
Delta Loop monobanda de onda completa para 40 metros
La BIG SIGNAL DL-40 es una antena Delta Loop monobanda diseñada específicamente para la banda de 40 metros, pensada para radioaficionados que buscan una alternativa eficiente, silenciosa y sencilla de instalar frente a las antenas de hilo convencionales.
Su elemento cerrado de onda completa permite aprovechar eficazmente la banda tanto en transmisión como en recepción, ofreciendo además una excelente opción para estaciones donde el ruido eléctrico y urbano condiciona la escucha de señales débiles.
Banda: 40 metros
Configuración: Delta Loop de onda completa
Polarización: horizontal
Altura mínima de instalación: aproximadamente 8 m
Montaje: rápido y sencillo
Uso recomendado: DX / estación fija / Portable / POTA / SOTA
Configuración: Delta Loop de onda completa
Polarización: horizontal
Altura mínima de instalación: aproximadamente 8 m
Montaje: rápido y sencillo
Uso recomendado: DX / estación fija / Portable / POTA / SOTA
¿Por qué elegir la BIG SIGNAL DL-40?
• Loop de onda completa en 40 metros
A diferencia de un dipolo convencional de media onda, la DL-40 utiliza un elemento cerrado de onda completa, proporcionando una configuración especialmente eficiente para trabajar la banda de 40 metros.
A diferencia de un dipolo convencional de media onda, la DL-40 utiliza un elemento cerrado de onda completa, proporcionando una configuración especialmente eficiente para trabajar la banda de 40 metros.
• Recepción limpia y excelente relación señal/ruido
La geometría cerrada del loop puede ayudar a reducir la captación de determinados tipos de ruido eléctrico presente en entornos urbanos, facilitando la recepción de señales débiles.
La geometría cerrada del loop puede ayudar a reducir la captación de determinados tipos de ruido eléctrico presente en entornos urbanos, facilitando la recepción de señales débiles.
• Excelente opción para DX
Su configuración de onda completa y polarización horizontal proporciona un comportamiento especialmente interesante para comunicaciones DX y enlaces de media y larga distancia.
Su configuración de onda completa y polarización horizontal proporciona un comportamiento especialmente interesante para comunicaciones DX y enlaces de media y larga distancia.
• Instalable desde aproximadamente 8 metros
No necesita grandes torres para comenzar a ofrecer un buen rendimiento. Puede instalarse utilizando un mástil de aproximadamente 8 metros, facilitando su utilización en estaciones con altura limitada.
No necesita grandes torres para comenzar a ofrecer un buen rendimiento. Puede instalarse utilizando un mástil de aproximadamente 8 metros, facilitando su utilización en estaciones con altura limitada.
• Una alternativa a las antenas de hilo tradicionales
Su configuración Delta Loop ofrece una solución diferente frente a dipolos, dobles bazookas y otros diseños de media onda, especialmente para operadores que buscan mejorar la recepción y aprovechar un elemento de onda completa.
Su configuración Delta Loop ofrece una solución diferente frente a dipolos, dobles bazookas y otros diseños de media onda, especialmente para operadores que buscan mejorar la recepción y aprovechar un elemento de onda completa.
• Ideal para operaciones portables
Su montaje sencillo la convierte en una excelente opción tambien para /Portable, POTA, SOTA, Field Day y expediciones DX, donde rapidez de instalación y rendimiento son especialmente importantes.
Su montaje sencillo la convierte en una excelente opción tambien para /Portable, POTA, SOTA, Field Day y expediciones DX, donde rapidez de instalación y rendimiento son especialmente importantes.
• Construcción preparada para exterior
Diseñada utilizando materiales resistentes para ofrecer una instalación fiable y duradera, tanto en estaciones permanentes como temporales.
Diseñada utilizando materiales resistentes para ofrecer una instalación fiable y duradera, tanto en estaciones permanentes como temporales.
Una Delta Loop pensada para disfrutar de los 40 metros
En una banda donde la relación señal/ruido puede marcar la diferencia, la BIG SIGNAL DL-40 combina un elemento cerrado de onda completa con una instalación sencilla para ofrecer una solución especialmente atractiva tanto para DX como para el uso diario.
Onda completa. Menos ruido. Más 40 metros.
BIG SIGNAL DL-40 – una Delta Loop diseñada para quienes buscan sacar más partido a la banda de 40 metros con una antena eficiente, sencilla y preparada para el DX.
Especificaciones técnicas
Banda: 7,0 – 7,2 MHz / 40 metros
Ganancia: 3,37 dBi (espacio libre) | 5,9 dBi @ 12 m
Polarización: horizontal

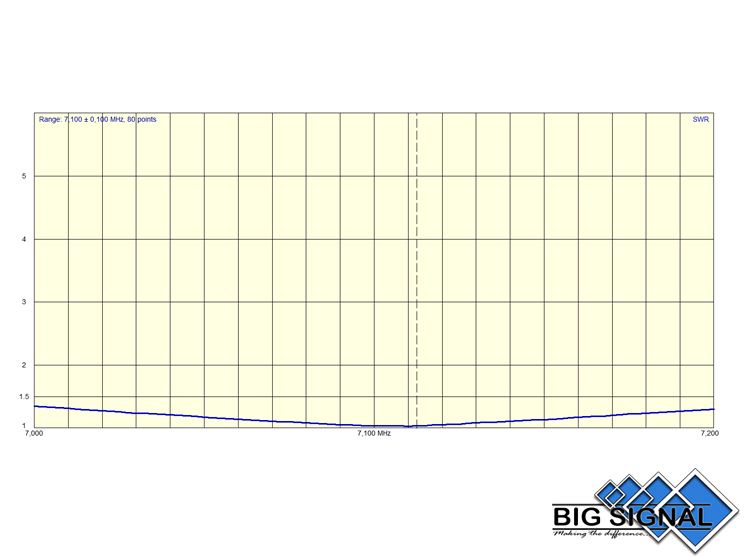

ROE (SWR): 1,1:1 – 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 1.000 W PEP | versión opcional hasta 2,5 kW
Altura mínima de mástil requerida: 8 m
Altura total de la antena: 6 m
Anchura total: 18,5 m
Peso: 2 kg
Resistencia al viento: > 200 km/h
Ganancia: 3,37 dBi (espacio libre) | 5,9 dBi @ 12 m
Polarización: horizontal
ROE (SWR): 1,1:1 – 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 1.000 W PEP | versión opcional hasta 2,5 kW
Altura mínima de mástil requerida: 8 m
Altura total de la antena: 6 m
Anchura total: 18,5 m
Peso: 2 kg
Resistencia al viento: > 200 km/h
Nota: La DL-40 está disponible en configuración estándar de 1.000 W PEP y en una versión opcional preparada para trabajar hasta 2,5 kW. El sistema de alimentación y el cable utilizado varían según la versión seleccionada.
Configuración e instalación
• Dimensiones optimizadas para 40 metros

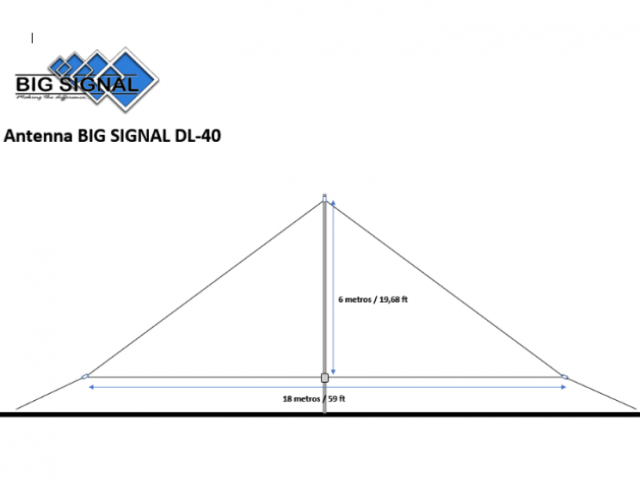

La antena presenta unas dimensiones aproximadas de 18,5 metros de anchura y 6 metros de altura, formando un loop cerrado de onda completa específicamente diseñado para la banda de 7 MHz.
La antena presenta unas dimensiones aproximadas de 18,5 metros de anchura y 6 metros de altura, formando un loop cerrado de onda completa específicamente diseñado para la banda de 7 MHz.
• Instalación desde 8 metros de mástil
Su geometría permite realizar la instalación utilizando un mástil de una altura mínima aproximada de 8 metros, ofreciendo una solución interesante cuando no se dispone de grandes torres o estructuras.
Su geometría permite realizar la instalación utilizando un mástil de una altura mínima aproximada de 8 metros, ofreciendo una solución interesante cuando no se dispone de grandes torres o estructuras.
• Sistema de montaje mediante tres puntos
La antena incorpora 3 aisladores que permiten formar y mantener la geometría Delta Loop mediante el tensado del conjunto, simplificando considerablemente su instalación.
La antena incorpora 3 aisladores que permiten formar y mantener la geometría Delta Loop mediante el tensado del conjunto, simplificando considerablemente su instalación.

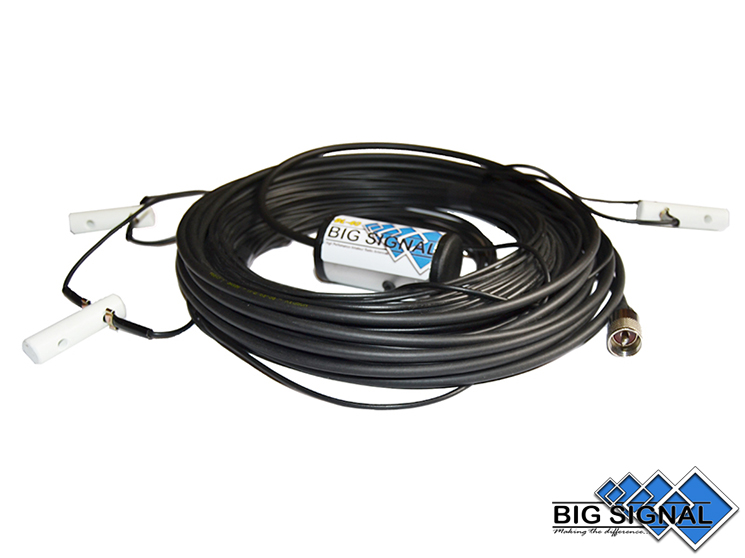

Construcción y materiales
• Aisladores
Compuesta por 3 aisladores que permiten obtener la forma de la antena simplemente mediante el tensado de sus diferentes puntos de soporte.
Compuesta por 3 aisladores que permiten obtener la forma de la antena simplemente mediante el tensado de sus diferentes puntos de soporte.
• Chasis de conexión
Fabricado en aluminio, proporcionando una estructura ligera y resistente para el sistema de alimentación.
Fabricado en aluminio, proporcionando una estructura ligera y resistente para el sistema de alimentación.
• Cable – versión 1.000 W
Conductor de cobre 14 AWG (2,08 mm²) con cubierta de PVC, dimensionado para la configuración estándar de hasta 1.000 W PEP.
Conductor de cobre 14 AWG (2,08 mm²) con cubierta de PVC, dimensionado para la configuración estándar de hasta 1.000 W PEP.
• Cable – versión alta potencia
Cable especial de cobre con cubierta de polietileno (PE), diseñado para proporcionar una excelente protección frente a la intemperie y una elevada resistencia mecánica.
Cable especial de cobre con cubierta de polietileno (PE), diseñado para proporcionar una excelente protección frente a la intemperie y una elevada resistencia mecánica.
• Alimentación
La versión de 1.000 W utiliza conexión PL-UHF. La configuración opcional de 2,5 kW incorpora balun de corriente.
La versión de 1.000 W utiliza conexión PL-UHF. La configuración opcional de 2,5 kW incorpora balun de corriente.
Comentarios
Escribe tu comentario

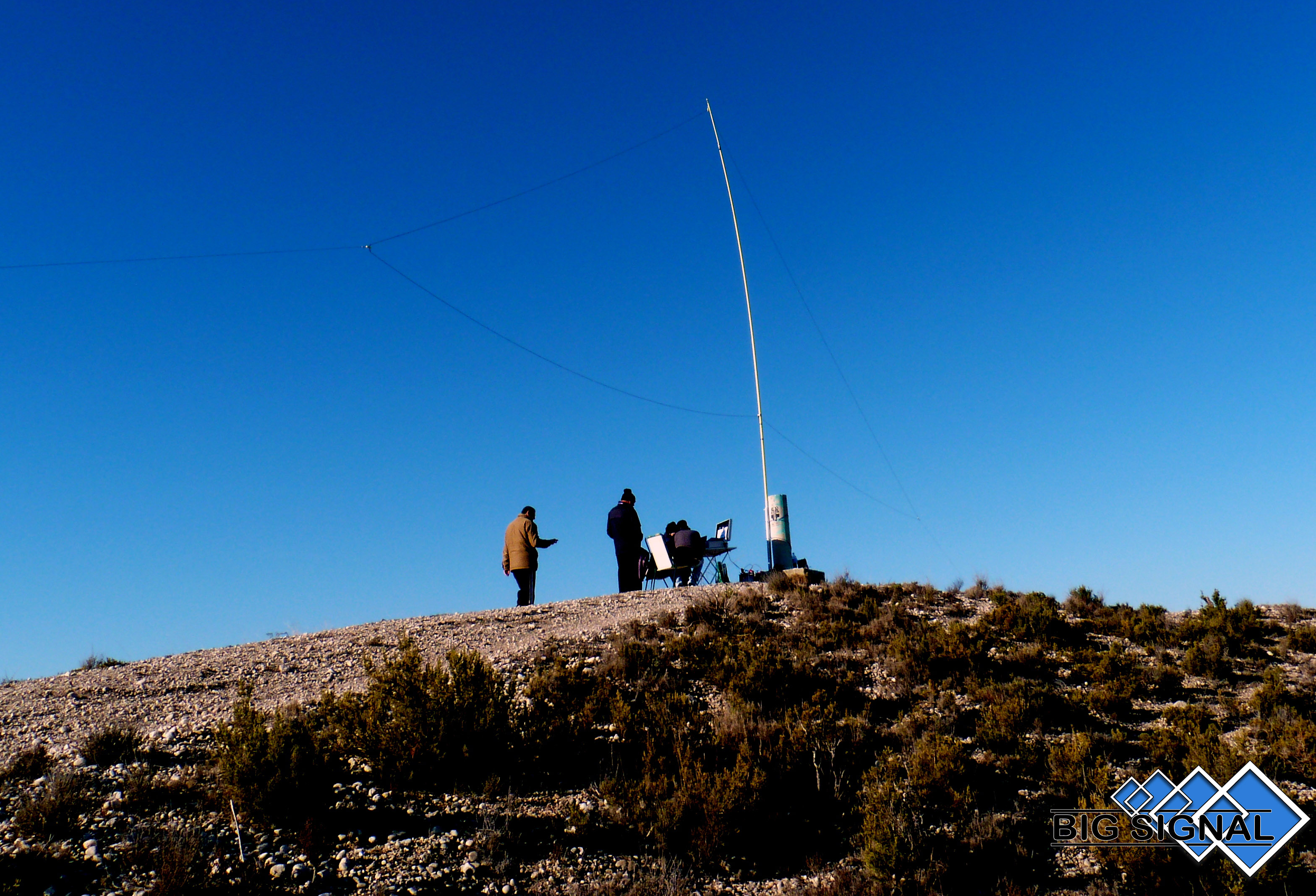

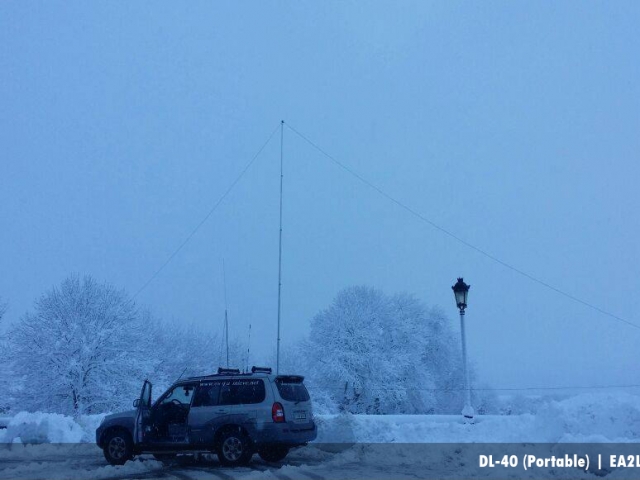

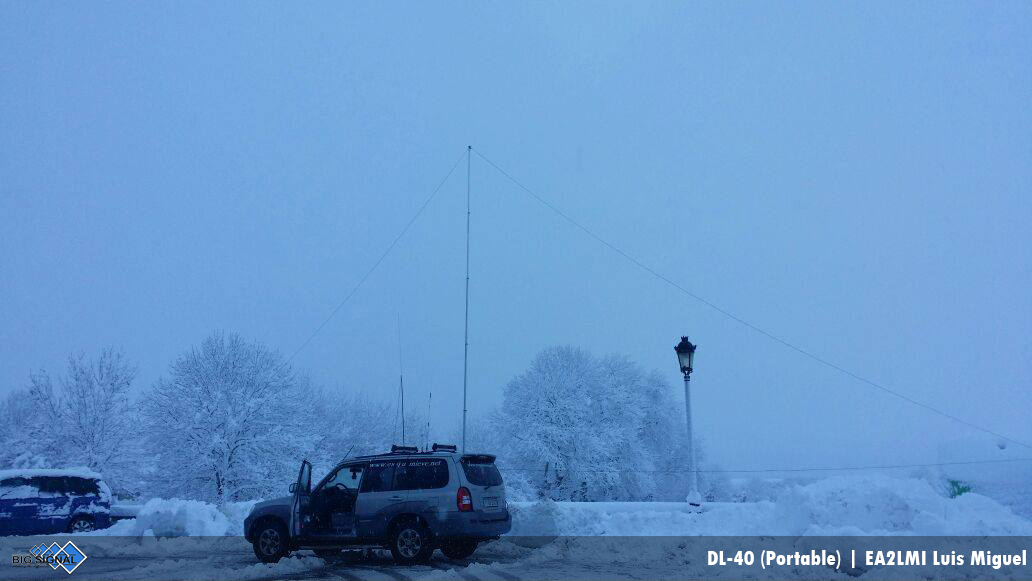

EA2LMI operando con la DL-40 en Expedición
Montaje de antena: Delta Loop BIG SIGNAL DL-40
Antenna BIG SIGNAL DL-40 by YU2SRB
La compra de los productos siempre se realiza por encargo. Nosotros fabricamos todos los productos, por lo que pueden añadirse tiempos de fabricación. Es por ello que el precio final de la compra, como el precio final de los gastos de envío se confirmarán en un email enviado a posteriori.
La forma de pago se realizará una vez recibido dicho email, por lo que en todo momento podrá cancelar el pedido informándonos del proceso.
I use this antenna as first antenna from Big signal ,really it?s more than what I guess . Not last time to pay antenna from this company . Best regards
Llevaba más de un año esperando el momento de poder montar esta antena en nuestra segunda residencia (Asturias). Una vez más (no es la primera ni la última antena que compro en BigSignal) el montaje facilísimo. En cuestión de media hora estaba instalada. Nos hemos llevado una grata sorpresa al descubrir que la antena está perfectamente ajustada tanto para la banda de 40 metros como para la de 15 metros. En menos de una hora estaba transmitiendo con muy buen resultado. Ha sido un acierto volver a confiar en BigSignal.
Alberto
EA2EXS
I have this antenna a few weks in use and and I happy with the build and the results of this antenna!! If I compare it with my endfed the difference is amazing!!Mostly the signals are 3S higher and with a low noise.I even can work the weak stations!! I really a happy users of this great antenna!!
Hi Big Signal,
Today i build up the DL-40 in my Garden ? nice & easy, and wow ? what a strong signal ? in EU QSO @40m? most of stations with 20 dB over 9.
Much better like my T2FD under roof. Very Simple & effective to tune without ATU.
Thank you for your good Job and best 73?s de Daniel, DJ8PA
I installed DL-40 on Spiderbeam pole 8m above ground. Instructions are clear and installation was easy and logical.
I get SWR 1:1.2.
Antenna receive excellent, signal is clear and nice and I get around 2 S units lower noise than my Fritzel FD3.
This is mono band antenna so the results are great as expected.
This is my second antenna from BIG SIGNAL company. Very satisfied.
Best regards and 73s
Marko from Serbia - YU2SRB
Por fin puedo disfrutar, y de que manera, los 40 metros. Después de un QSO con una estación de Andorra, que tenía una delta loop de 40 me decidí a buscar algo similar y encontré esta antena. Llegó muy rápido, a través de uno de vuestros distribuidores en Madrid, 2 días, y al día siguiente montada. Fin del ruido y contactos fáciles, cuando antes me desgañitaba para finalizar un contacto en portable, ahora suelo pasar por encima del pile-up y solo con 100W o menos. Aunque tengo el pico a 6,5 metros de altura y un poco inclinada, el lado inferior está a más de 2 metros, para evitar contactos involuntarios el rendimiento es superior. Al día siguiente de su montaje intenté trabajar ZL en 40 metros y me escuchó aunque no pude finalizar el contacto más bien por falta de interés pos su parte (weak signal) sí que se evidenció, que llegaba. Los reportes de señal excelentes en EA, Europa y África, aunque mi ubicación portable es un handicap, valle con montañas de hasta 2.000 metros, pero es lo que hay.
Recomiendo su compra al 100%.
En una palabra: ESTUPENDA.Magnifica antena.No se puede describir el resultado si no la pruebas.
La instalo en el jardin de casa,con un tripode y un mastil telescopico de aluminio a unos 9 mts.de altura.
El resultado mucho mayor de lo que esperaba.Hacia mucho tiempo que no me lo pasaba tan bien en
40 mts.
Felicidades a todo el equipo de Big Signal por estos resultados.
Un Saludo.
Buena antena la Delta Loop BIG SIGNAL DL-40. Gracias Juan Pedro, felicitaciones.
Hola, hace un mes que tengo instalada la antena DL-40 de BIG SIGNAL. Menuda diferencia con la antena Windom corto que antes tenia instalada, el QRM en la banda era de S9+++ ahora con la DL 40 el QRM me ha bajado a S4, S5. ¡Una maravilla! ya tengo una buena oreja en 40 metros! Ahhh también la utilizo en la banda de 80 metros acoplándola y sale de maravilla. Es una antena que se la recomiendo a todo el mundo, saludos!
Hola, la BIG SIGNAL DL-40 es una antena estupenda en recepción y transmisión. El ruido QRM me ha bajado a señal 4-5 y con el otro dipolo Doble Bazooka que tengo instalado el QRM es de 8-9, como nota le doy un sobresaliente. Muchas gracias por recomendarme esta antena, ahora puedo volver a disfrutar de los 40 metros.
Saludos.

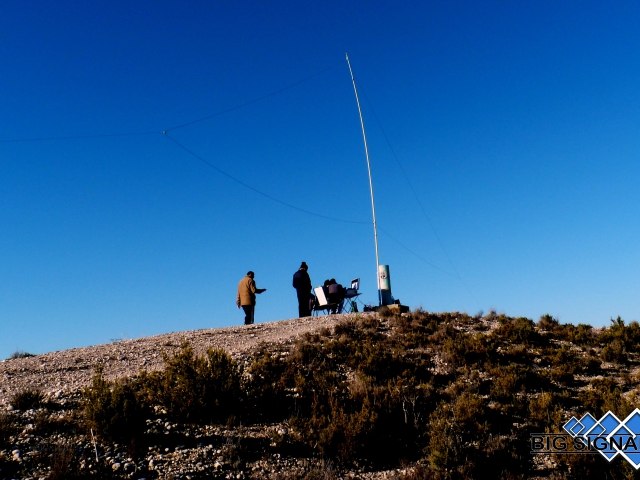

Para mi es un antenon muy buena antena rapido montaje .La montamos en una activacion de un vertice y la verdad los reportes eran muy buenos . Yo personamente la recomiendo quedaras muy contento calidad precio bien .Yo la monto en un mastil de aluminio telescopico de 9 metros en portable y esta antena es una maravilla .
No sabría por dónde empezar sobre esta gran antena ya que desde que salieron los primeros prototipos la pude utilizar en mis activaciones. Ahora el modelo ha mejorado en calidades de material y yo creo que más no sé puede pedir calidad precio muy bien.
En mí humilde opinión ya que mis perspectivas fueron superadas con creces, la misma marca lo dice? BIG SIGNAL. Y a los comentarios de un compañero muy activo me dijo: Luis Mi eres la estación que más fuerte sales del norte en tus actividades. Una antena que por si sola con las señales de RX y TX que da te sorprenderá junto al bajo ruido (QRM).
El montaje es sencillo, montar y listo, toda la banda completa 1,1:1 de ROE. Es muy buena, hasta tal punto que en mi QTH también la montó para concursos o expediciones difíciles. Yo siempre digo que para opinar hay que tenerlo y aprender a manejar lo que uno compra. Tan contento estoy que la tengo para varías bandas 20/10 m etc.
Gracias por tus productos BIG SIGNAL, seguid así, un cliente satisfecho.
Se hace tarde después de la instalación y se deja todo provisional para hacer algunas pruebas en el aire y para terminar otro día los detalles si sale todo bien. Probamos en 7.138 MHz, fuerte Pile-Up de Europa con una estación de YC0, al segundo intento 5/9, a continuación otra de R9, también fuerte Pile-Up y lo mismo, dos intentos y 5/9. Bien, parece todo está OK
Hola, hoy aprovechando que hemos tenido un día maravilloso he probado la antena Delta Loop BIG SIGNAL DL-40 y comparándola con un dipolo Doble Bazooka y siempre ha sido superior la Delta Loop a la Bazooka, felicitaciones por lo bien que va.
