BIG SIGNAL DL-11
Delta Loop de onda completa para llevar el DX en 11 metros a otro nivel
La BIG SIGNAL DL-11 es una antena Delta Loop monobanda de onda completa, diseñada específicamente para operadores que buscan sacar el máximo partido a la banda de 11 metros con una antena de hilo sencilla, eficiente y especialmente orientada al DX.

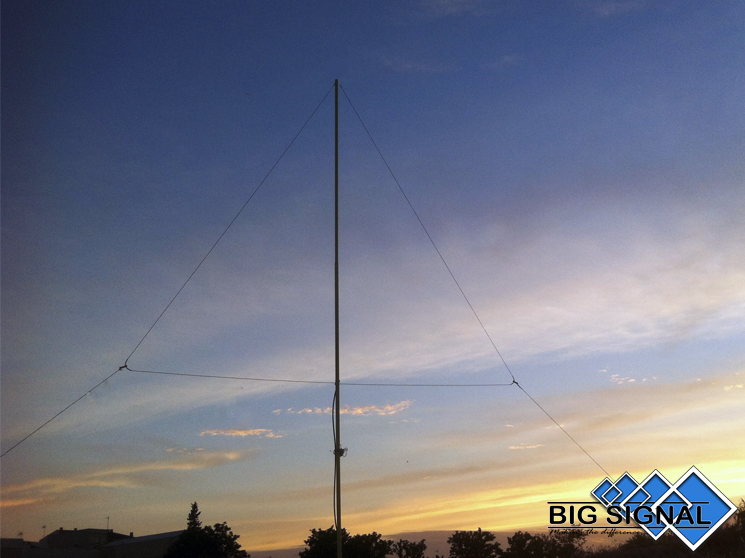

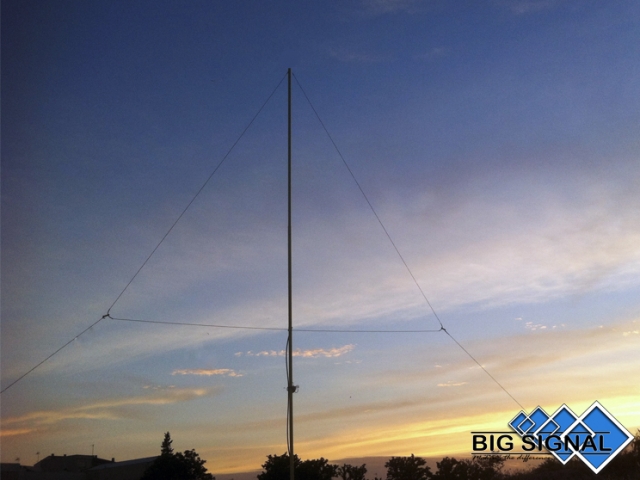

Su geometría de loop cerrado, polarización horizontal y facilidad de montaje ofrecen una alternativa de alto rendimiento frente a configuraciones de hilo más convencionales, con la ventaja de poder instalarse utilizando un mástil de aproximadamente 5 metros.
Banda: 11 metros
Configuración: Delta Loop de onda completa
Geometría: loop cerrado
Polarización: horizontal
Altura de soporte: a partir de aproximadamente 5 m
Montaje: rápido y sencillo
Uso recomendado: DX / estaciones base / portable
Configuración: Delta Loop de onda completa
Geometría: loop cerrado
Polarización: horizontal
Altura de soporte: a partir de aproximadamente 5 m
Montaje: rápido y sencillo
Uso recomendado: DX / estaciones base / portable
¿Qué hace diferente a la DL-11?
• Un loop completo para 11 metros
La DL-11 utiliza un elemento cerrado de onda completa específicamente dimensionado para la banda de 11 metros, aprovechando toda la longitud eléctrica del loop.
La DL-11 utiliza un elemento cerrado de onda completa específicamente dimensionado para la banda de 11 metros, aprovechando toda la longitud eléctrica del loop.
• Excelente rendimiento para DX

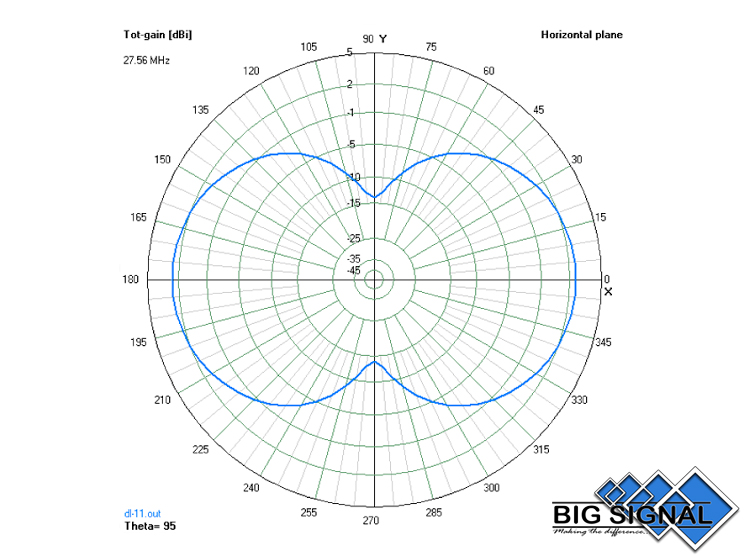

Su configuración y polarización horizontal están orientadas a conseguir un patrón de radiación especialmente interesante para comunicaciones a larga distancia.
Su configuración y polarización horizontal están orientadas a conseguir un patrón de radiación especialmente interesante para comunicaciones a larga distancia.
• Excelente relación señal/ruido
La geometría cerrada del loop puede proporcionar una recepción más limpia frente a determinados tipos de ruido eléctrico, una ventaja especialmente interesante para escuchar señales débiles en instalaciones urbanas.
La geometría cerrada del loop puede proporcionar una recepción más limpia frente a determinados tipos de ruido eléctrico, una ventaja especialmente interesante para escuchar señales débiles en instalaciones urbanas.
• Rendimiento frente a antenas de media onda
Frente a configuraciones como dipolos de media onda o determinadas antenas de hilo, la DL-11 utiliza un elemento radiante cerrado de onda completa y ofrece una combinación especialmente interesante de ganancia, eficiencia y relación señal/ruido.
Frente a configuraciones como dipolos de media onda o determinadas antenas de hilo, la DL-11 utiliza un elemento radiante cerrado de onda completa y ofrece una combinación especialmente interesante de ganancia, eficiencia y relación señal/ruido.
• No necesita grandes alturas
Ha sido diseñada para poder instalarse utilizando un punto de soporte de aproximadamente 5 metros de altura, facilitando su uso en ubicaciones donde una instalación de mayor tamaño resultaría complicada.
Ha sido diseñada para poder instalarse utilizando un punto de soporte de aproximadamente 5 metros de altura, facilitando su uso en ubicaciones donde una instalación de mayor tamaño resultaría complicada.
• Montaje rápido
Su sencilla estructura permite realizar el montaje en pocos minutos, convirtiéndola en una solución adecuada tanto para instalaciones permanentes como para operaciones /Portable.
Su sencilla estructura permite realizar el montaje en pocos minutos, convirtiéndola en una solución adecuada tanto para instalaciones permanentes como para operaciones /Portable.
Diseñada para escuchar ese DX que llega justo por encima del ruido
En 11 metros, una buena recepción puede ser tan importante como la señal transmitida. La DL-11 combina polarización horizontal y geometría cerrada para ofrecer una estación especialmente orientada a trabajar señales DX débiles.
¿Por qué una Delta Loop en 11 metros?
Un dipolo convencional utiliza un elemento de aproximadamente media onda. La DL-11 trabaja con un loop cerrado de onda completa, ofreciendo una geometría y un patrón de radiación diferentes.
El resultado es una antena pensada para quien busca algo más que simplemente poner una señal en el aire: escuchar mejor, aprovechar mejor las aperturas de propagación y disfrutar del DX en 11 metros.
Ventajas de la DL-11
• Loop cerrado de onda completa para 11 metros.
• Polarización horizontal.
• Especialmente orientada al DX.
• Excelente relación señal/ruido.
• Instalación desde aproximadamente 5 metros.
• Adecuada para estación base y operaciones /Portable.
• Polarización horizontal.
• Especialmente orientada al DX.
• Excelente relación señal/ruido.
• Instalación desde aproximadamente 5 metros.
• Adecuada para estación base y operaciones /Portable.
Hay otra forma de disfrutar los 11 metros.
La BIG SIGNAL DL-11 combina la eficiencia de un loop de onda completa con una instalación sencilla y un comportamiento especialmente orientado al DX. Una antena para quienes quieren escuchar más, llegar más lejos y aprovechar cada apertura de propagación.
BIG SIGNAL – Menos ruido. Más señal.
Especificaciones técnicas
Banda: 27 MHz / 11 metros
Ganancia: 2,9 dBi (en espacio libre)
Polarización: horizontal
ROE (SWR): 1:1 – 1,5:1
Impedancia: 50 Ω
Potencia máxima: 1.000 W
Altura mínima de soporte: a partir de 5 m
Altura total: 3,20 m
Anchura total: 3,70 m
Peso: < 1 kg
Resistencia al viento: > 200 km/h
Ganancia: 2,9 dBi (en espacio libre)
Polarización: horizontal
ROE (SWR): 1:1 – 1,5:1
Impedancia: 50 Ω
Potencia máxima: 1.000 W
Altura mínima de soporte: a partir de 5 m
Altura total: 3,20 m
Anchura total: 3,70 m
Peso: < 1 kg
Resistencia al viento: > 200 km/h
Dimensiones de instalación
• Anchura: 3,70 m
• Altura: 3,20 m
• Altura de soporte: a partir de aproximadamente 5 m
• Peso: inferior a 1 kg
• Altura: 3,20 m
• Altura de soporte: a partir de aproximadamente 5 m
• Peso: inferior a 1 kg
Ligera y sencilla de instalar
Con un peso inferior a 1 kg, la DL-11 requiere muy poca carga sobre el soporte y puede instalarse utilizando un mástil de aproximadamente 5 metros de altura, tanto en instalaciones permanentes como en operaciones /Portable.

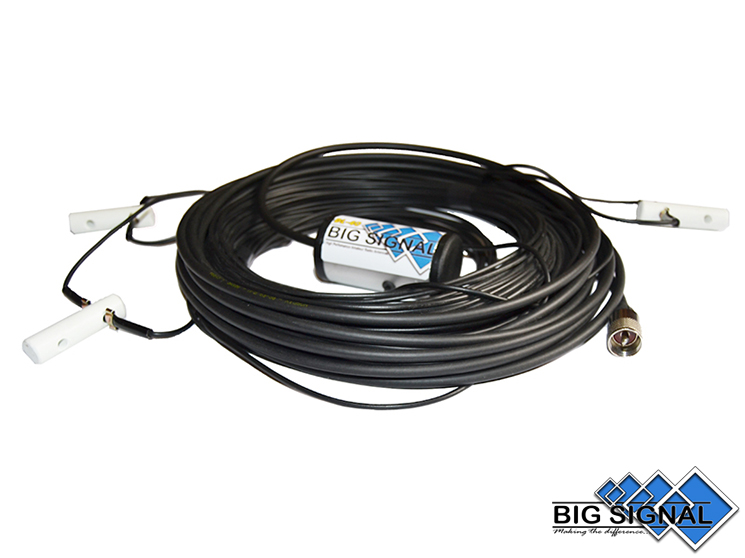

Construcción y materiales
• Sistema de sujeción
La antena incorpora 3 aisladores de fibra que permiten dar forma al loop mediante tensado con cuerda aislante. La cuerda de instalación no está incluida.
La antena incorpora 3 aisladores de fibra que permiten dar forma al loop mediante tensado con cuerda aislante. La cuerda de instalación no está incluida.
• Chasis de conexión
Fabricado en aluminio para combinar resistencia mecánica, bajo peso y durabilidad en instalaciones exteriores.
Fabricado en aluminio para combinar resistencia mecánica, bajo peso y durabilidad en instalaciones exteriores.
• BIG SIGNAL Wire
Cable especial de cobre con cubierta de polietileno (PE), seleccionado para proporcionar una excelente protección frente a la intemperie y una elevada resistencia mecánica.
Cable especial de cobre con cubierta de polietileno (PE), seleccionado para proporcionar una excelente protección frente a la intemperie y una elevada resistencia mecánica.
• Alimentación RF
Conector PL-UHF hembra integrado en el chasis de alimentación.
Conector PL-UHF hembra integrado en el chasis de alimentación.
Comentarios
Escribe tu comentario
La compra de los productos siempre se realiza por encargo. Nosotros fabricamos todos los productos, por lo que pueden añadirse tiempos de fabricación. Es por ello que el precio final de la compra, como el precio final de los gastos de envío se confirmarán en un email enviado a posteriori.
La forma de pago se realizará una vez recibido dicho email, por lo que en todo momento podrá cancelar el pedido informándonos del proceso.

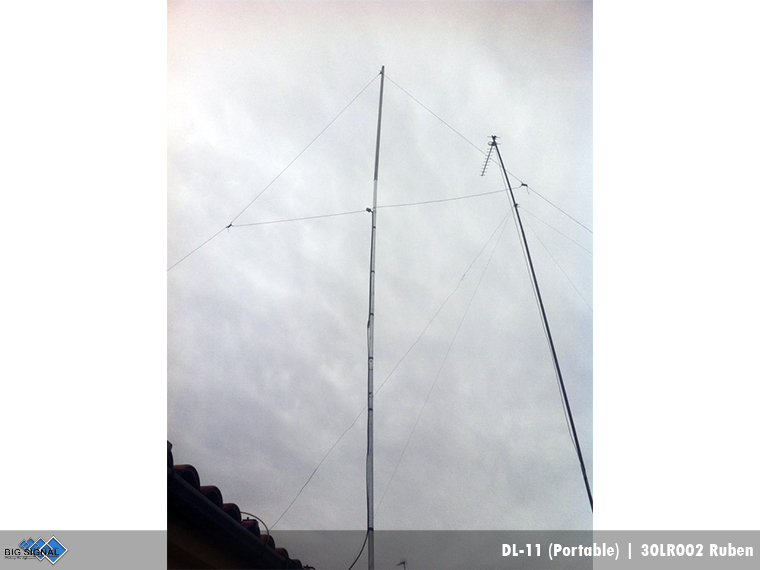

Perfecta ruido irrisorio, permitiendo tener un oreja mas grande en DX. La he instalado de modo fijo justo debajo de la antena vertical Sirio 2016 y queda de miedo, estoy satisfecho de la calidad y acabados de 10.
Totalmente recomendable y de una tamaño mas que razonable.
Excellente antenne, que j'utilise essentiellement depuis mon QRA en agglomération en mode ROS (27.635) avec des résultats exceptionnels que je n'ai jamais réalisé avec une autre antenne.
Bravo à Bigsignal pour sa compétence et la qualité du matériel proposé.
Una antena excepcional para operaciones en Portable..
pekrrico, 31TX005
http://pekrrico.atspace.eu
Corroboro todo lo escrito por los compañeros que han opinado sobre esta antena y tan solo quiero remarcar que es una excelente antena, con un magnífico comportamiento tanto en RX como en TX montaje muy sencillo y rápido y sobretodo quiero felicitar al equipo de Big Signal por el esmero con el que tratan sus productos, los cuales son de una gran calidad. También quiero decir que la
atención de su personal es simplemente perfecta
73

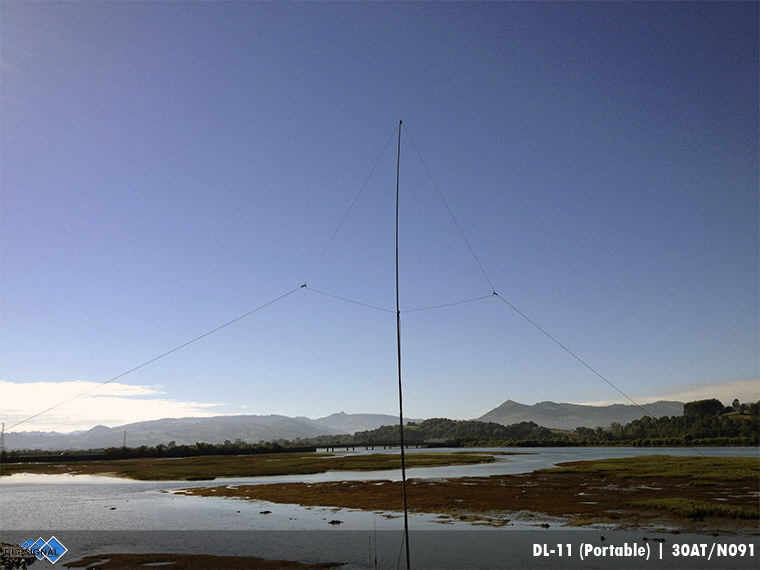

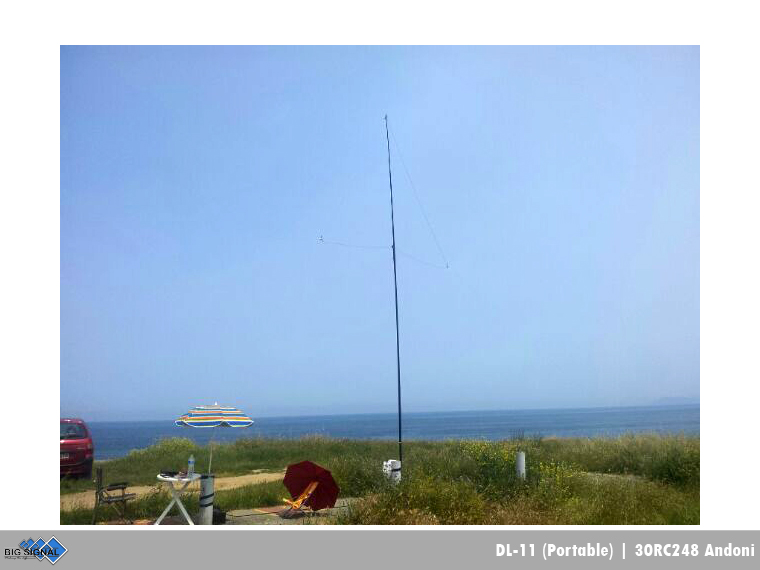

Una antena excepcional para operaciones en Portable, la use en varias expediciones y siempre se comportó de 10.
Además que no necesita de mucha altura, y la ROE 1:1 en toda la banda, recomendada al 100%
Nos oímos al otro lado del PileUP 59+ ;-)
Si te lo quieres pasar bien en portable y tardar poco tiempo en montar una antena y no llevar herramienta no lo pienses esta antena . Yo la tengo y hay videos que lo demuestran que el ruido que tiene una vertical esta antena no lo tiene y eso es muy bueno porque con la vertical una señal muy baja no la puedes hacer el comunicado y con esta Delta loop si . Estoy muy contento y resistencia al aire no tiene y no pesa nada .

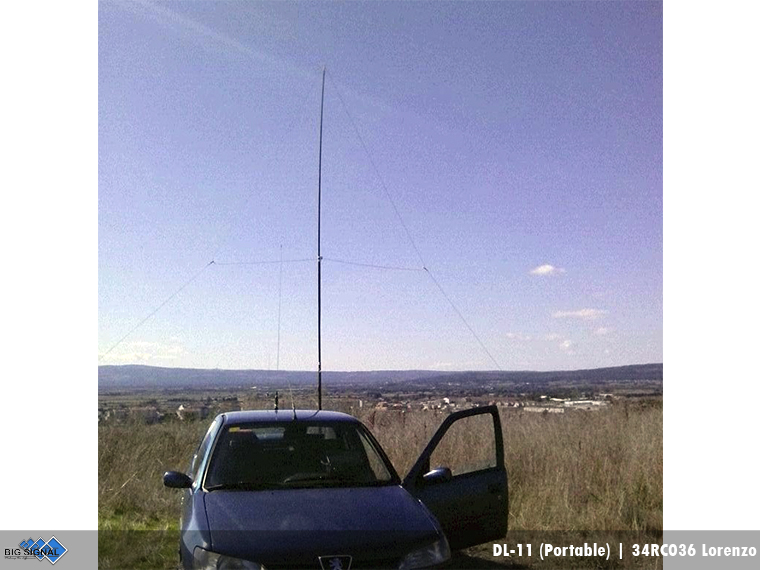

Compré una BIG SIGNAL DL-11 para portable y la coloque en una caña de pescar de 9 metros. Desde el primer día que la probé quede maravillado, no necesite ajustarla, es mas al principio pensé que la había colocado mal ya que no había nada de QRM. En cuanto empecé hacer los primeros contactos tanto a nivel nacional como de Europa los controles de señal que me daban eran muy altos para la poca propagación que había y la recepción era muy buena. Para probar hice una comparación con una antena vertical que yo tenia una Sirio 827 5/8 y la verdad ni comparación la recepción era más baja y el QRM mayor.
Comparándola con una Sirtel 1.200 de móvil y una Solarcom Imax 2000 de base superando a las dos en RX & TX y bajando los niveles de QRM e incluso el QSB.
