BIG SIGNAL SlimLoop
Antena loop multibanda de alto rendimiento para espacios reducidos
La BIG SIGNAL SlimLoop es una antena loop cerrada no resonante diseñada para radioaficionados que disponen de muy poco espacio pero no quieren renunciar al DX en HF. Con solo 3,40 metros de anchura máxima, ofrece cobertura multibanda desde 40 hasta 6 metros mediante el uso de un acoplador de antena (ATU).
Bandas: 40 a 6 m
Tipo: loop cerrado multibanda no resonante
Anchura máxima: solo 3,40 m
Polarización: horizontal
Potencia máxima: hasta 1.000 W PEP
Acoplador (ATU): requerido
Rendimiento óptimo: especialmente de 20 a 6 m
Uso recomendado: DX / espacios reducidos / entornos urbanos
IMPORTANTE: requiere acoplador de antena (ATU)
La SlimLoop es una antena no resonante y necesita un acoplador para adaptar correctamente la impedancia en sus diferentes bandas de trabajo. Su mejor rendimiento se obtiene especialmente entre 20 y 6 metros.
Características principales
• Solo 3,40 metros de anchura máxima
Diseñada específicamente para el QTH donde una antena de hilo convencional o un loop de onda completa simplemente no caben.
• Cobertura multibanda de 40 a 6 metros
Mediante un acoplador adecuado permite utilizar una única antena en un amplio rango de bandas de radioaficionado.
• Excelente relación tamaño / rendimiento
Su diseño busca aprovechar al máximo las dimensiones disponibles, con un comportamiento especialmente interesante entre 20 y 6 metros.
• Loop cerrado para una recepción más limpia
Su geometría cerrada y polarización horizontal pueden favorecer una buena relación señal/ruido frente a determinados tipos de ruido eléctrico, una ventaja especialmente interesante en entornos urbanos.
• Rendimiento probado frente a antenas de hilo convencionales
En nuestras pruebas de campo, la SlimLoop ha mostrado un rendimiento favorable frente a configuraciones compactas tipo EFHW y hilos largos, especialmente en recepción y relación señal/ruido.
• Construcción robusta
Fabricada con aluminio, acero inoxidable, fibra de vidrio y cable protegido frente a radiación UV, para ofrecer resistencia y durabilidad en instalaciones exteriores.
Ventajas de la SlimLoop
• Solo 3,40 m de anchura máxima.
• Cobertura multibanda de 40 a 6 metros.
• Especialmente eficiente entre 20 y 6 metros.
• Loop cerrado con polarización horizontal.
• Hasta 1.000 W PEP de potencia.
• Diseñada para DX y estaciones con espacio limitado.
Cuando el espacio es limitado, cada metro cuenta.
BIG SIGNAL SlimLoop – una antena multibanda compacta diseñada para ofrecer el mejor equilibrio posible entre espacio, rendimiento y versatilidad.
Especificaciones técnicas
Rango de frecuencia: 5,3 – 52 MHz
Ganancia: 1,0 – 2,9 dBi (en espacio libre)
Polarización: horizontal

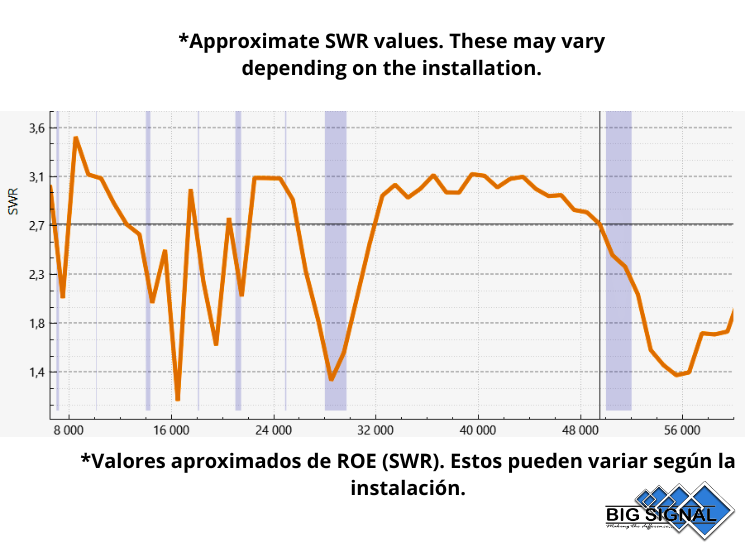

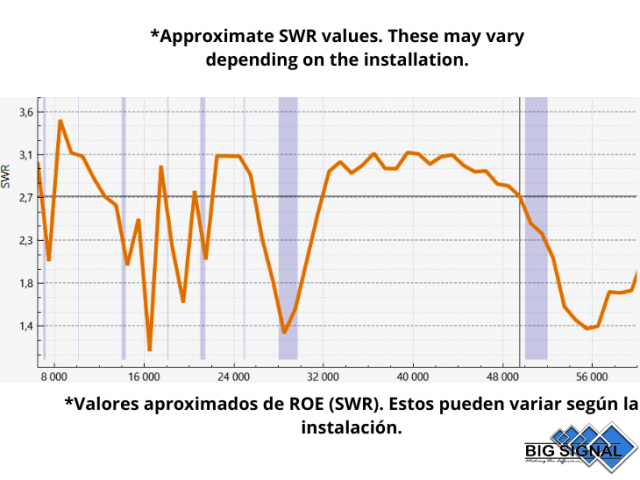

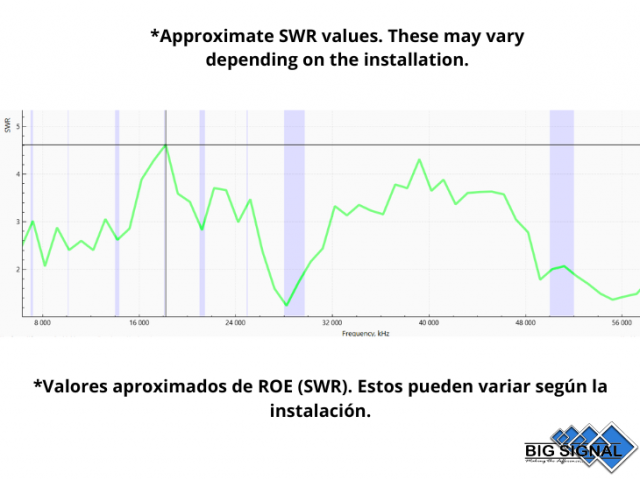

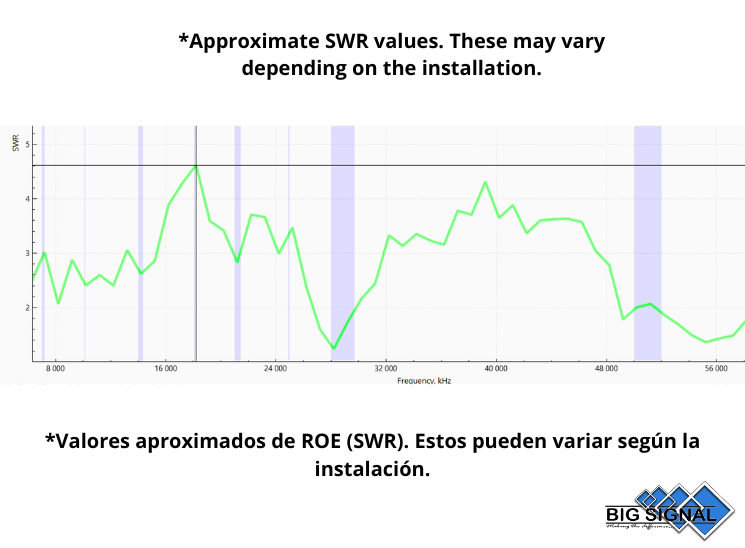

ROE (SWR): 1,5:1 – 5,0:1

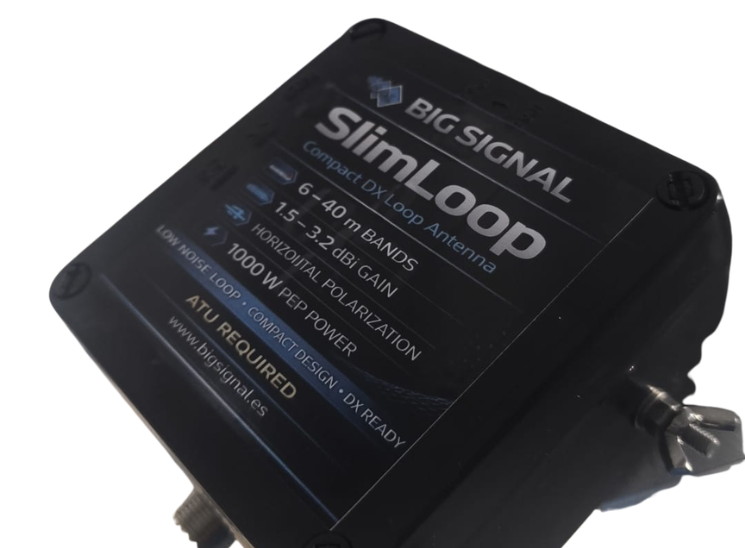

Balun: incluido
Potencia máxima: 1.000 W PEP
Altura total: 3,40 m
Anchura total: 3,40 m
Altura mínima recomendada: a partir de 2 m
Peso: aproximadamente 3 kg
Dimensiones de transporte: 200 × 10 × 10 cm
Resistencia al viento: > 150 km/h
Importante: requiere acoplador de antena (ATU)
La SlimLoop es una antena multibanda no resonante y requiere un acoplador de antena adecuado para operar en la mayoría de bandas. El rango de adaptación puede variar en función de la instalación, altura, entorno y longitud de la línea de alimentación.
Recomendación de instalación: utilizar un choke de RF en la línea coaxial antes de la entrada al shack.
Construcción y materiales
• Placa de fijación al mástil
Placa de 250 × 150 × 8 mm, diseñada para proporcionar una base robusta y estable al conjunto.
• Soportes de los elementos
Fabricados en perfil angular de 30 × 4 mm para proporcionar una sujeción firme a los elementos de la antena.
• Tornillería y herrajes
Componentes fabricados en acero inoxidable W4, seleccionados para ofrecer resistencia y durabilidad en instalaciones exteriores.
• Sistema de fibra de vidrio
Elementos fabricados a medida en fibra de vidrio reforzada, con perfiles telescópicos de media caña de 30 × 25 mm y 25 × 20 mm. Su geometría está diseñada para adaptarse correctamente a la superficie de los soportes e incorpora una capa de protección UV para mejorar su resistencia a la intemperie.

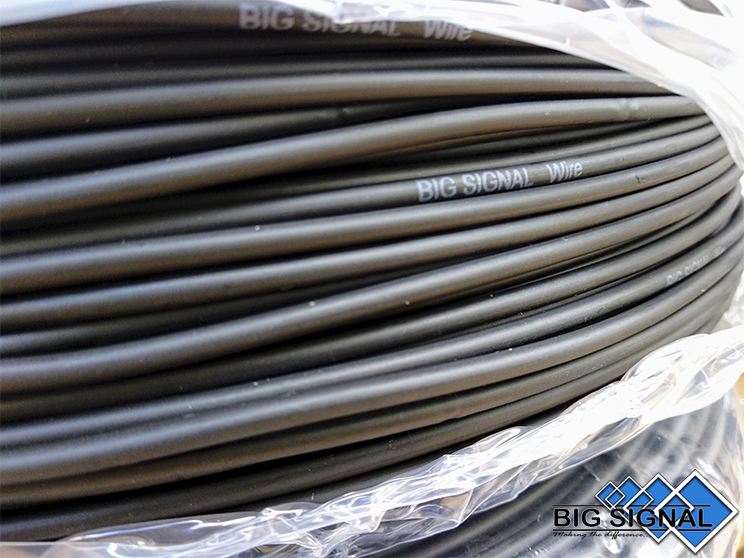

• Cable BIG SIGNAL Wire
Cable especial de cobre con cubierta de polietileno (PE), diseñado para ofrecer una excelente protección frente a la intemperie y una elevada resistencia mecánica.

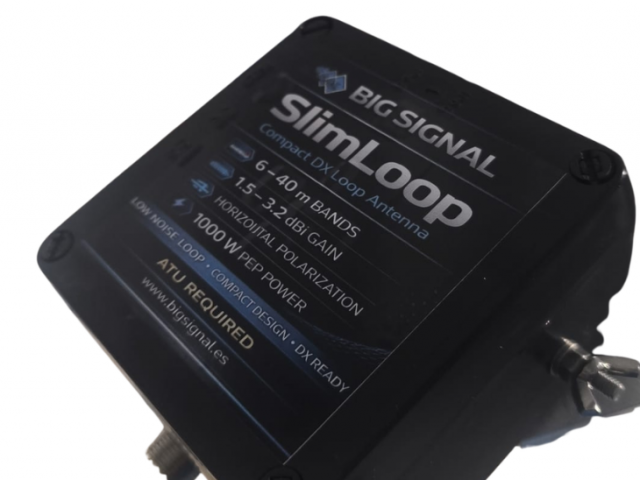

• Alimentación
Conexión mediante PL-UHF.
La compra de los productos siempre se realiza por encargo. Nosotros fabricamos todos los productos, por lo que pueden añadirse tiempos de fabricación. Es por ello que el precio final de la compra, como el precio final de los gastos de envío se confirmarán en un email enviado a posteriori.
La forma de pago se realizará una vez recibido dicho email, por lo que en todo momento podrá cancelar el pedido informándonos del proceso.
ES
EN

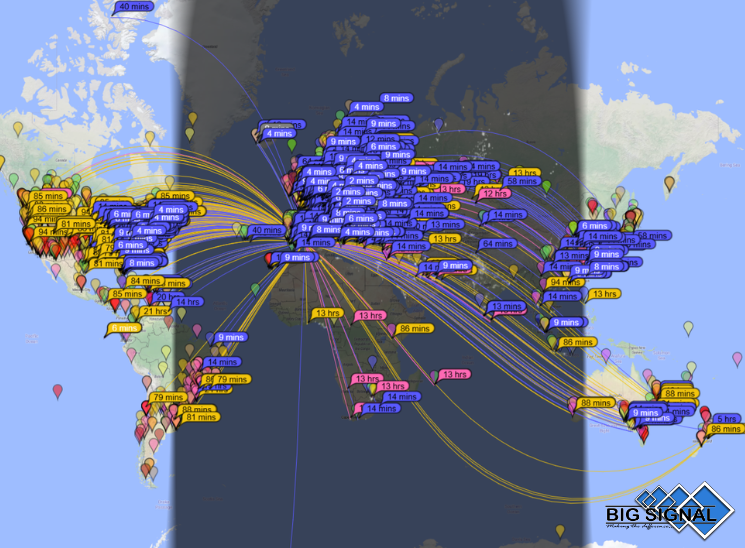

Después de instalar la SlimLoop de Big Signal, puedo decir que el cambio respecto a la end-fed que tenía anteriormente ha sido muy notable. He ganado tanto en recepción como en transmisión, con una mejor relación señal/ruido y una mayor facilidad para realizar contactos, especialmente en FT8 y DX.
Lo que más me ha sorprendido es el rendimiento que ofrece para el poco espacio que ocupa. Vivo en un ático y, por limitaciones de espacio, no puedo instalar antenas de mayor tamaño. La SlimLoop ha sido la solución perfecta: es muy fácil de instalar, discreta y ofrece unas prestaciones que superan mis expectativas.
Además, se defiende realmente bien en 40 metros, algo que no esperaba en una antena tan compacta, y su funcionamiento en 6 metros también es muy destacable, permitiendo aprovechar la banda cuando hay aperturas.
La calidad de construcción es excelente y se nota que está diseñada con mimo. En definitiva, si buscas una antena compacta, eficiente y con un rendimiento muy superior al que su tamaño hace pensar, la SlimLoop de Big Signal es una opción totalmente recomendable.
Llevo poco tiempo utilizando esta antena para HF, pero desde el primer momento he notado una diferencia muy importante respecto a la antena vertical D original que tenía.
La instalé en un edificio donde el espacio disponible es muy reducido, y para este tipo de instalaciones me parece una solución excelente. Uno de los aspectos que más me ha sorprendido es su bajísimo nivel de ruido, incluso estando en pleno centro de la ciudad. Gracias a ello puedo escuchar señales muy débiles que antes pasaban desapercibidas o apenas eran inteligibles.
La utilizo con un acoplador y admite hasta 500 W de potencia en picos, lo que ofrece un buen margen de funcionamiento.
En FT8 he notado una mejora clara: realizo más contactos porque ahora escucho mejor y, al mismo tiempo, mi señal llega con más facilidad. En mi experiencia, ha supuesto un cambio sustancial y estoy muy satisfecho con la compra.
