BIG SIGNAL DL-11R
Delta Loop rígida de onda completa para DX en 27 MHz
Delta Loop rígida de onda completa para DX en 27 MHz
La BIG SIGNAL DL-11R es una antena Delta Loop monobanda para 27 MHz desarrollada para operadores que buscan mejorar el rendimiento de su estación en DX mediante una antena de onda completa, polarización horizontal y loop cerrado.
Su particular construcción en formato rígido invertido mediante fibra telescópica reforzada permite mantener la geometría de la Delta Loop sin necesidad de disponer de varios puntos de anclaje, convirtiéndola en una solución especialmente interesante para instalaciones permanentes en la banda de 11 metros.
Banda: 27 MHz / 11 metros
Tipo: Delta Loop rígida invertida
Configuración: loop cerrado de onda completa
Polarización: horizontal
Estructura: fibra telescópica reforzada
Uso recomendado: DX / estaciones base / entornos urbanos
Tipo: Delta Loop rígida invertida
Configuración: loop cerrado de onda completa
Polarización: horizontal
Estructura: fibra telescópica reforzada
Uso recomendado: DX / estaciones base / entornos urbanos
Diseñada para sacar más partido a los 11 metros
• Loop de onda completa en 27 MHz
La DL-11R utiliza un elemento cerrado de longitud de onda completa, sin bobinas de carga en el elemento radiante, aprovechando una configuración especialmente eficiente para trabajar la banda de 11 metros.
La DL-11R utiliza un elemento cerrado de longitud de onda completa, sin bobinas de carga en el elemento radiante, aprovechando una configuración especialmente eficiente para trabajar la banda de 11 metros.
• Polarización horizontal orientada al DX
Su polarización horizontal la convierte en una alternativa especialmente interesante para comunicaciones a larga distancia, proporcionando una solución muy diferente a las habituales antenas verticales utilizadas en 27 MHz.
Su polarización horizontal la convierte en una alternativa especialmente interesante para comunicaciones a larga distancia, proporcionando una solución muy diferente a las habituales antenas verticales utilizadas en 27 MHz.
• Recepción limpia en entornos con ruido
La geometría de loop cerrado puede ofrecer una favorable relación señal/ruido frente a determinados tipos de interferencia eléctrica, ayudando a mejorar la recepción de señales débiles en instalaciones urbanas.
La geometría de loop cerrado puede ofrecer una favorable relación señal/ruido frente a determinados tipos de interferencia eléctrica, ayudando a mejorar la recepción de señales débiles en instalaciones urbanas.
• Buen comportamiento incluso a alturas contenidas
La Delta Loop es una configuración especialmente interesante cuando se busca trabajar DX sin recurrir a grandes estructuras direccionales. La DL-11R está concebida para ofrecer un excelente compromiso entre altura de instalación, tamaño y rendimiento.
La Delta Loop es una configuración especialmente interesante cuando se busca trabajar DX sin recurrir a grandes estructuras direccionales. La DL-11R está concebida para ofrecer un excelente compromiso entre altura de instalación, tamaño y rendimiento.
• Estructura rígida autoportante
A diferencia de una Delta Loop de hilo convencional, su sistema de fibra telescópica reforzada mantiene la geometría de la antena y simplifica considerablemente su integración en una estación fija.
A diferencia de una Delta Loop de hilo convencional, su sistema de fibra telescópica reforzada mantiene la geometría de la antena y simplifica considerablemente su integración en una estación fija.
• Instalación sencilla
Su diseño está pensado para reducir al mínimo las complicaciones durante el montaje. Una vez instalada correctamente, la DL-11R proporciona una solución práctica y estable para disfrutar del DX en 27 MHz.
Su diseño está pensado para reducir al mínimo las complicaciones durante el montaje. Una vez instalada correctamente, la DL-11R proporciona una solución práctica y estable para disfrutar del DX en 27 MHz.
¿Por qué una Delta Loop para 27 MHz?
• Elemento de onda completa dedicado a la banda de 11 metros.
• Polarización horizontal, especialmente interesante para DX.
• Diseño de loop cerrado con buen comportamiento en recepción.
• Alternativa a las verticales y dipolos convencionales de 27 MHz.
• Estructura mediante fibra telescópica reforzada.
• Diseñada específicamente para estaciones base y comunicaciones DX.
Otra forma de descubrir el DX en 27 MHz.
BIG SIGNAL DL-11R – una Delta Loop rígida de onda completa diseñada para quienes buscan una recepción limpia, una instalación práctica y un alto rendimiento en la banda de 11 metros.
Especificaciones técnicas
Banda: 27,0 – 27,9 MHz
Ganancia: 2,9 dBi (espacio libre) | 8,5 dBi @ 11 m
Polarización: horizontal

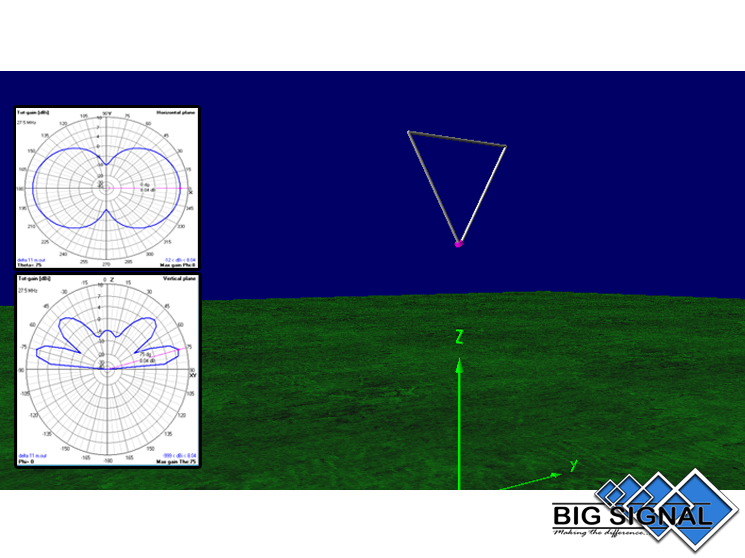

Diagrama de radiación: bidireccional

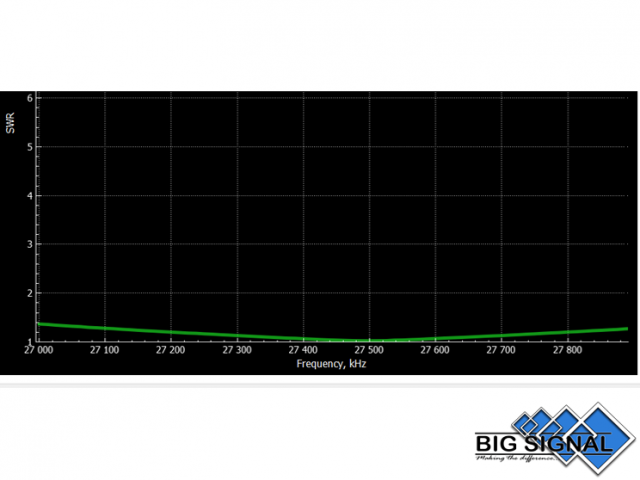

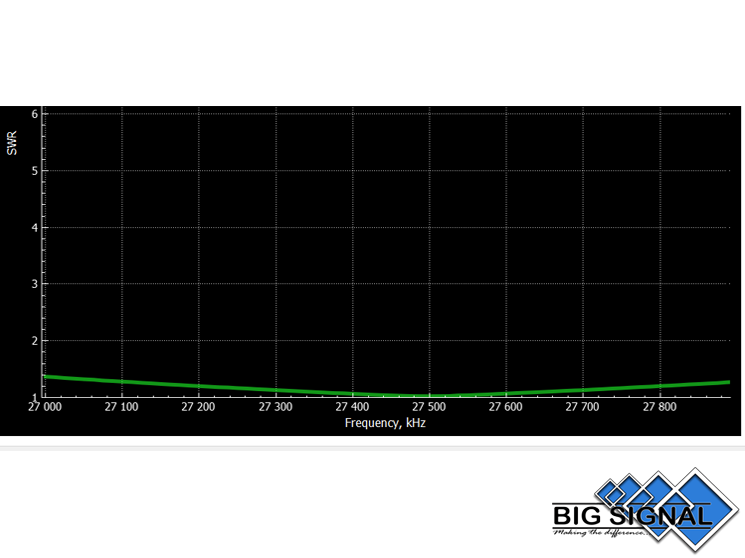

ROE (SWR): 1,1:1 – 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 1.500 W PEP
Radio de giro: 1,80 m
Altura total: 3,48 m
Anchura total: 3,60 m
Peso: 4 kg
Resistencia al viento: > 150 km/h
Carga al viento: 0,301 m² | 236,52 N | @ 120 km/h
Ganancia: 2,9 dBi (espacio libre) | 8,5 dBi @ 11 m
Polarización: horizontal
Diagrama de radiación: bidireccional
ROE (SWR): 1,1:1 – 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 1.500 W PEP
Radio de giro: 1,80 m
Altura total: 3,48 m
Anchura total: 3,60 m
Peso: 4 kg
Resistencia al viento: > 150 km/h
Carga al viento: 0,301 m² | 236,52 N | @ 120 km/h
Construcción y materiales
• Placa de fijación al mástil
Placa de 250 x 150 x 8 mm, dimensionada para proporcionar una fijación sólida del conjunto al mástil.
Placa de 250 x 150 x 8 mm, dimensionada para proporcionar una fijación sólida del conjunto al mástil.
• Sujeción de los elementos
Sistema de soporte mediante ángulo de 30 x 5 mm, diseñado para proporcionar una base rígida a la estructura de fibra.
Sistema de soporte mediante ángulo de 30 x 5 mm, diseñado para proporcionar una base rígida a la estructura de fibra.

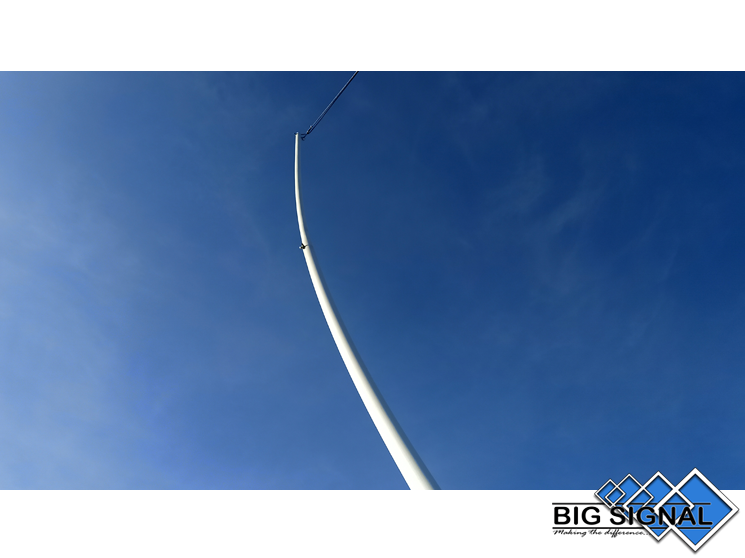

• Sistema telescópico de fibra
Fibra especialmente moldeada y fabricada a medida en formato de media caña telescópica de 30 x 25 mm y 25 x 20 mm, diseñada para adaptarse correctamente a la superficie de los soportes angulares. Reforzada con tejido de fibra y capa de protección UV para su utilización permanente en exteriores.
Fibra especialmente moldeada y fabricada a medida en formato de media caña telescópica de 30 x 25 mm y 25 x 20 mm, diseñada para adaptarse correctamente a la superficie de los soportes angulares. Reforzada con tejido de fibra y capa de protección UV para su utilización permanente en exteriores.
• Tornillería y herrajes
Fabricados en acero inoxidable W4, adecuados para instalaciones exteriores y exposición prolongada a las condiciones ambientales.
Fabricados en acero inoxidable W4, adecuados para instalaciones exteriores y exposición prolongada a las condiciones ambientales.
• Cable BIG SIGNAL Wire
Cable especial de cobre con cubierta de polietileno (PE), desarrollado para ofrecer una excelente protección frente a la intemperie y una elevada resistencia mecánica.
Cable especial de cobre con cubierta de polietileno (PE), desarrollado para ofrecer una excelente protección frente a la intemperie y una elevada resistencia mecánica.
• Alimentación
Conexión mediante conector PL-UHF hembra para línea coaxial de 50 Ohm.
Conexión mediante conector PL-UHF hembra para línea coaxial de 50 Ohm.
