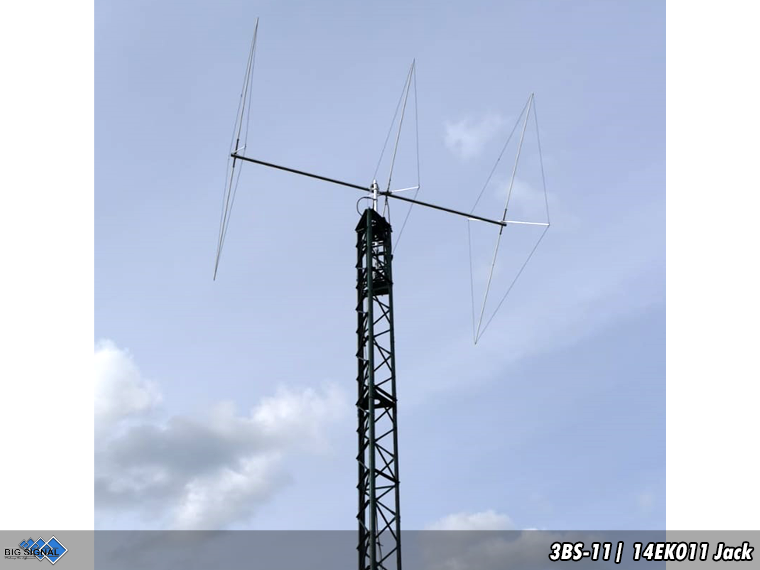

- Fotos de clientes
- ¿Cómo comprar?

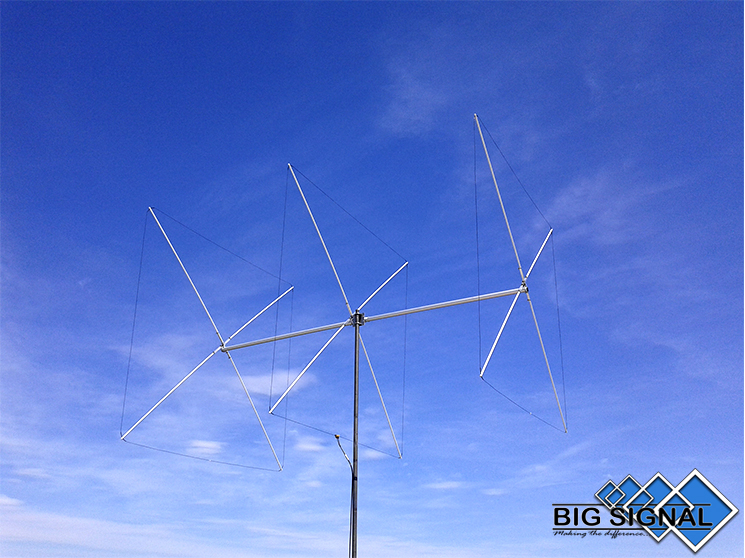

BIG SIGNAL 3BS-11
3 elementos Quad para llevar el DX en 27 MHz un paso más allá
La BIG SIGNAL 3BS-11 es una antena cúbica direccional de 3 elementos de onda completa, desarrollada específicamente para operadores que buscan un alto rendimiento en la banda de 27 MHz / 11 metros.
Su configuración de reflector, elemento excitado y director proporciona mayor ganancia y directividad que una configuración de 2 elementos, manteniendo unas dimensiones contenidas para una antena de este nivel. El resultado es una antena especialmente orientada al DX, las señales débiles y las bandas congestionadas.
Banda: 27 MHz / 11 metros
Configuración: 3 elementos Quad
Elementos: Loops cerrados de onda completa
Configuración: Reflector + excitado + director
Tipo: Direccional monobanda
Polarización: Horizontal
Uso recomendado: DX / larga distancia / señales débiles
Configuración: 3 elementos Quad
Elementos: Loops cerrados de onda completa
Configuración: Reflector + excitado + director
Tipo: Direccional monobanda
Polarización: Horizontal
Uso recomendado: DX / larga distancia / señales débiles
¿Qué aporta un tercer elemento?
• Mayor ganancia y directividad
La incorporación de un director permite concentrar aún más la radiación hacia la dirección deseada, aumentando la ganancia y proporcionando un patrón más directivo para trabajar DX.
La incorporación de un director permite concentrar aún más la radiación hacia la dirección deseada, aumentando la ganancia y proporcionando un patrón más directivo para trabajar DX.
• 3 elementos Quad de onda completa
Reflector, elemento excitado y director utilizan loops cerrados de onda completa, aprovechando las características propias de la geometría cúbica en 27 MHz.
Reflector, elemento excitado y director utilizan loops cerrados de onda completa, aprovechando las características propias de la geometría cúbica en 27 MHz.
• Alto rendimiento con una longitud de boom contenida
Una de las ventajas de la Quad es su excelente relación entre ganancia, número de elementos y longitud de boom, permitiendo conseguir prestaciones elevadas sin recurrir a estructuras excesivamente largas.
Una de las ventajas de la Quad es su excelente relación entre ganancia, número de elementos y longitud de boom, permitiendo conseguir prestaciones elevadas sin recurrir a estructuras excesivamente largas.
• Excelente relación señal/ruido
Su elevada directividad y el rechazo de señales fuera del lóbulo principal ayudan a mejorar la recepción cuando el DX llega muy cerca del nivel de ruido.
Su elevada directividad y el rechazo de señales fuera del lóbulo principal ayudan a mejorar la recepción cuando el DX llega muy cerca del nivel de ruido.
• Mayor rechazo de señales no deseadas
Un patrón de radiación más selectivo permite aprovechar el rotor no solo para buscar la máxima señal, sino también para atenuar interferencias procedentes de otras direcciones.
Un patrón de radiación más selectivo permite aprovechar el rotor no solo para buscar la máxima señal, sino también para atenuar interferencias procedentes de otras direcciones.
• Menos QSB en determinadas condiciones
La geometría de los elementos Quad puede ofrecer un comportamiento favorable frente a determinadas variaciones de polarización de las señales DX, contribuyendo a una recepción más estable.
La geometría de los elementos Quad puede ofrecer un comportamiento favorable frente a determinadas variaciones de polarización de las señales DX, contribuyendo a una recepción más estable.
No se trata solo de escuchar más fuerte. Se trata de escuchar mejor.
En una banda congestionada como 27 MHz, la ventaja de una direccional no está únicamente en la ganancia. Poder concentrar la recepción hacia el DX y rechazar señales procedentes de otras direcciones puede ser tan importante como los propios decibelios de ganancia.
¿Por qué una cúbica frente a una Yagi?
Una Yagi y una Quad son dos conceptos diferentes de antena direccional. Mientras una Yagi convencional utiliza habitualmente elementos abiertos, la 3BS-11 utiliza tres loops cerrados de onda completa.
Esta geometría permite conseguir una combinación especialmente interesante de ganancia, directividad, eficiencia y relación señal/ruido, con una longitud de boom muy competitiva para su nivel de prestaciones.
Diseñada para el DX exigente
• Radio de giro contenido
Poco más de 2,8 metros, facilitando su instalación en torres donde el espacio disponible es un factor importante.
Poco más de 2,8 metros, facilitando su instalación en torres donde el espacio disponible es un factor importante.
• Construcción robusta
Diseñada con materiales seleccionados para proporcionar resistencia mecánica y durabilidad en instalaciones permanentes.
Diseñada con materiales seleccionados para proporcionar resistencia mecánica y durabilidad en instalaciones permanentes.
• Sin complicaciones innecesarias
Una antena monobanda desarrollada alrededor de un objetivo muy concreto: extraer el máximo rendimiento posible en 27 MHz.
Una antena monobanda desarrollada alrededor de un objetivo muy concreto: extraer el máximo rendimiento posible en 27 MHz.
Cuando el DX se complica, la directividad marca la diferencia.
La BIG SIGNAL 3BS-11 está pensada para el operador que ya no busca simplemente poner una buena señal en el aire. Busca ganancia, rechazo, selectividad y capacidad para encontrar ese DX que aparece entre el ruido y las estaciones de la banda. Tres elementos Quad, un objetivo: sacar más partido a cada apertura.
BIG SIGNAL 3BS-11 – Más directividad. Más control. Más DX.
Especificaciones técnicas
Banda: 27 MHz / 11 metros
Elementos: 3 elementos Quad de onda completa
Ganancia: 9,34 dBi (en espacio libre)
Relación F/B: 27,07 dB
Polarización: horizontal

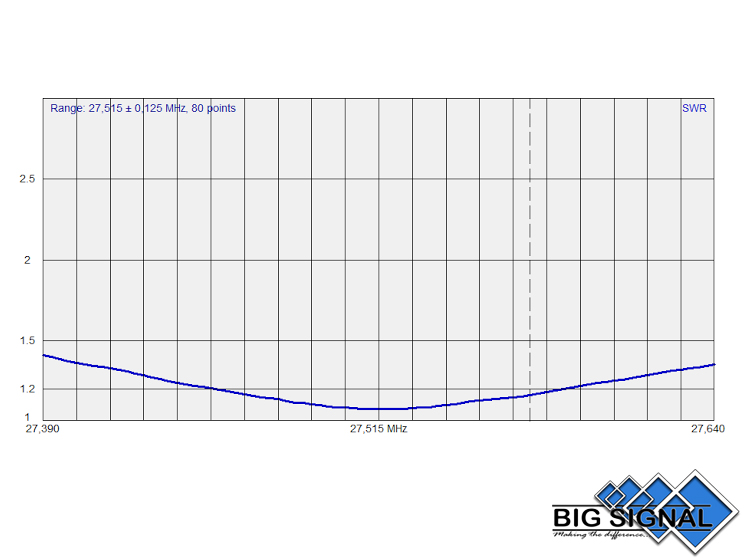

ROE (SWR): 1,1:1 – 1,5:1
Impedancia: 50 Ω
Potencia máxima: 5.000 W PEP
Longitud del boom: 3,92 m
Radio de giro: 2,80 m
Altura total: 2,75 m
Peso: 9 kg
Resistencia al viento: > 150 km/h
Carga al viento: 0,532 m² | 417,62 N | @ 120 km/h
Elementos: 3 elementos Quad de onda completa
Ganancia: 9,34 dBi (en espacio libre)
Relación F/B: 27,07 dB
Polarización: horizontal
ROE (SWR): 1,1:1 – 1,5:1
Impedancia: 50 Ω
Potencia máxima: 5.000 W PEP
Longitud del boom: 3,92 m
Radio de giro: 2,80 m
Altura total: 2,75 m
Peso: 9 kg
Resistencia al viento: > 150 km/h
Carga al viento: 0,532 m² | 417,62 N | @ 120 km/h
Rendimiento en cifras
• 9,34 dBi de ganancia con 3 elementos
• 27,07 dB de relación frente/espalda
• ROE entre 1,1:1 y 1,5:1
• Hasta 5.000 W PEP
• Radio de giro de solo 2,80 m
• 27,07 dB de relación frente/espalda
• ROE entre 1,1:1 y 1,5:1
• Hasta 5.000 W PEP
• Radio de giro de solo 2,80 m

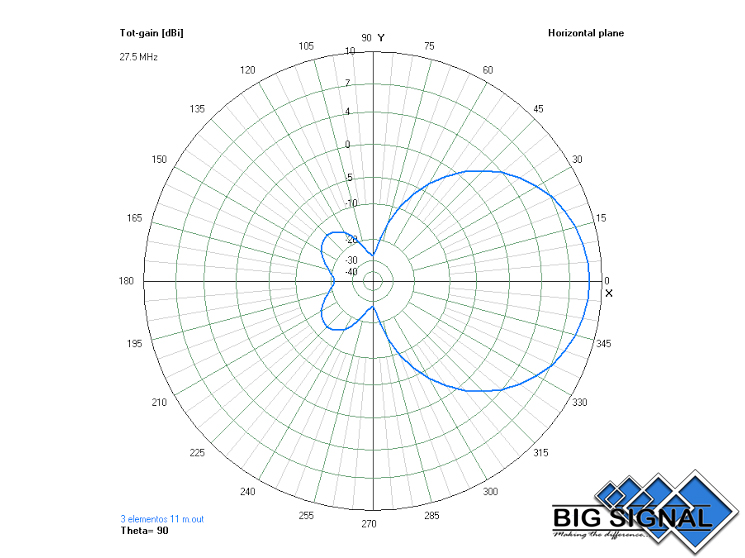

9,34 dBi y 27,07 dB F/B
La BIG SIGNAL 3BS-11 combina tres elementos Quad de onda completa para conseguir una elevada ganancia y directividad, junto con un excelente rechazo posterior. Una configuración especialmente indicada para DX y recepción de señales débiles en 27 MHz.
Construcción y materiales

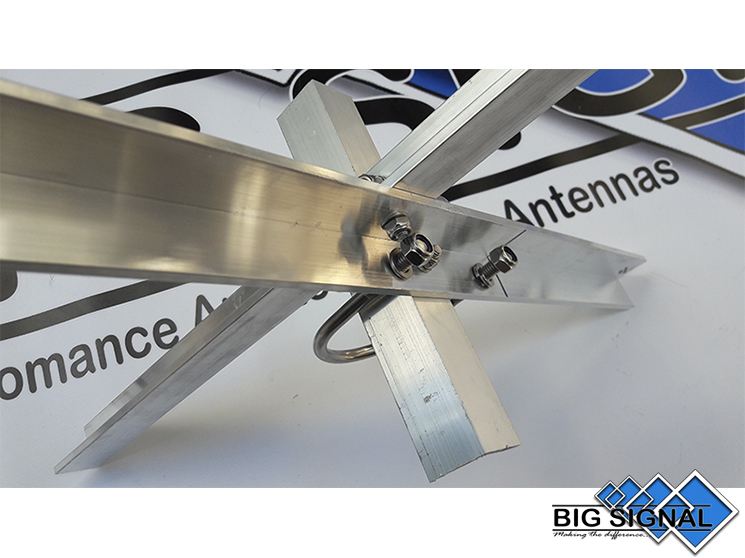

• Placa boom/mástil
Placa de 150 × 150 × 8 mm, dimensionada para proporcionar una unión robusta entre el boom y el mástil.
Placa de 150 × 150 × 8 mm, dimensionada para proporcionar una unión robusta entre el boom y el mástil.
• Boom
Perfil redondo de 50 × 2 mm, diseñado para proporcionar rigidez estructural manteniendo un peso contenido.
Perfil redondo de 50 × 2 mm, diseñado para proporcionar rigidez estructural manteniendo un peso contenido.
• Sistema de crucetas
Construcción mediante ángulo de 20 × 3 mm, proporcionando una sujeción firme de los tres elementos Quad.
Construcción mediante ángulo de 20 × 3 mm, proporcionando una sujeción firme de los tres elementos Quad.
• Tornillería y herrajes
Fabricados en acero inoxidable W4 para proporcionar resistencia mecánica y durabilidad frente a la intemperie.
Fabricados en acero inoxidable W4 para proporcionar resistencia mecánica y durabilidad frente a la intemperie.
• Sistema de fibra
Tubo de fibra de vidrio reforzada de 14 × 7 mm con capa de protección UV, preparado para instalaciones permanentes en exterior.
Tubo de fibra de vidrio reforzada de 14 × 7 mm con capa de protección UV, preparado para instalaciones permanentes en exterior.
• BIG SIGNAL Wire
Cable especial de cobre con cubierta de polietileno (PE), seleccionado para proporcionar una excelente protección frente a la intemperie y una elevada resistencia mecánica.
Cable especial de cobre con cubierta de polietileno (PE), seleccionado para proporcionar una excelente protección frente a la intemperie y una elevada resistencia mecánica.
• Alimentación RF
Conexión mediante terminales directos a 50 Ω.
Conexión mediante terminales directos a 50 Ω.
Comentarios
Escribe tu comentario
La compra de los productos siempre se realiza por encargo. Nosotros fabricamos todos los productos, por lo que pueden añadirse tiempos de fabricación. Es por ello que el precio final de la compra, como el precio final de los gastos de envío se confirmarán en un email enviado a posteriori.
La forma de pago se realizará una vez recibido dicho email, por lo que en todo momento podrá cancelar el pedido informándonos del proceso.
Llevo unos meses con la 3 elementos y la verdad sorprendido por su rendimiento. Gran antena.
Que dire.... je passe d'une antenne Yagi 2 elements à cette fameuse antenne Cubical Quad 3 elements de chez "Big Signal", c'est juste énorme la différence, des reports très conséquents à 5/9+10 à 20dB à plus de 10000km voir plus.
Les plus :
Elle est très silencieuse en réception et me permet d'écouter des stations très QRP.
En émission, quand on appuie sur le micro, tout de suite ça répond de l'autre coté sans problème.
Le boom n'est pas très grand, cela est excellent quand on a pas beaucoup de place comme moi.
Elle est très légère, seulement 9Kg !!!
Les moins :
Il faut renforcer les colliers pour attacher les cannes sur les croisillons, aussi non ça bouge et ca ne serre pas assez.
Conclusion :
Je l'a conseille vivement, le prix est très attractif et le montage est très simple et les perfs juste énormes.
Merci à " Big Signal " et surement à très vite pour un autre achat.
Chris, 14AT276
Hi all
The 3BS-11 Cubical Quad Antenna stands out as a high-performance solution tailored specifically for the 11 meter band. Boasting exceptional performance, this antenna has garnered considerable attention and acclaim within the amateur radio community.
Design and Build Quality:
Crafted with precision engineering, the 3BS-11 Cubical Quad Antenna exhibits a robust and durable construction. Its three-element design is optimized for efficiency and effectiveness within the 11 meter band. The materials used in its construction are of high quality, ensuring longevity and reliability even in adverse weather conditions.
Performance:
The standout feature of the 3BS-11 antenna is its outstanding performance. Users consistently report superior signal reception and transmission capabilities, resulting in clear and reliable communication. The antenna's cubical quad design contributes to its exceptional gain, allowing for extended range and improved signal strength compared to alternative antenna configurations. Whether for casual communication or DX (long-distance) contacts, the 3BS-11 excels in delivering consistent and reliable performance.
Ease of Installation:
Despite its advanced performance capabilities, the 3BS-11 Cubical Quad Antenna is relatively straightforward to install. With clear instructions and minimal assembly required, users can quickly set up the antenna and begin enjoying its benefits. Its manageable size and weight make it suitable for a variety of mounting configurations, further enhancing its versatility and ease of use.
Value for Money:
While the 3BS-11 Cubical Quad Antenna may represent a moderate investment, its exceptional performance and durability justify its price tag. Users seeking reliable long-term performance will find that the antenna offers excellent value for money, providing years of enhanced communication capabilities without compromising on quality or reliability.
Conclusion:
In summary, the 3BS-11 Cubical Quad Antenna for the 11 meter band stands as a testament to superior design, performance, and reliability. With its outstanding signal reception, durable construction, and ease of installation, it represents an excellent choice for amateur radio enthusiasts looking to optimize their communication capabilities. Whether for casual use or serious DX pursuits, the 3BS-11 delivers exceptional results, making it a highly recommended option within the amateur radio community.
Thank you to "Big Signal"
73's
19SD188-Andy
Great antenna. Well made. Bandwidth and SWR exactly as advertised. Has been in the air nearly 12 months with no issues whatsoever. Recommended.
Amazing antenna...even when touching the ground still +10dB into Mexico!
Would definitely buy another one...maybe 4 Element next.
.already had the 2 Element which works amazing also.
Thank you Big Signal Antennas ??
