BIG SIGNAL 6BS-6
Cúbica de 6 elementos para DX de alto rendimiento en 50 MHz
Cúbica de 6 elementos para DX de alto rendimiento en 50 MHz
La BIG SIGNAL 6BS-6 es una antena cúbica monobanda de 6 elementos desarrollada para operadores que buscan un alto nivel de rendimiento en la banda de 50 MHz / 6 metros.
Su combinación de elementos de onda completa, elevada directividad y diseño de loop cerrado la convierte en una solución especialmente orientada al DX y a la recepción de señales débiles en una de las bandas más exigentes y sorprendentes de la radioafición.
Su combinación de elementos de onda completa, elevada directividad y diseño de loop cerrado la convierte en una solución especialmente orientada al DX y a la recepción de señales débiles en una de las bandas más exigentes y sorprendentes de la radioafición.
Banda: 50 MHz / 6 m
Configuración: Cubical Quad monobanda
Elementos: 6 de onda completa
Polarización: horizontal
Uso recomendado: DX / señales débiles / estaciones de alto rendimiento
Configuración: Cubical Quad monobanda
Elementos: 6 de onda completa
Polarización: horizontal
Uso recomendado: DX / señales débiles / estaciones de alto rendimiento
Características principales

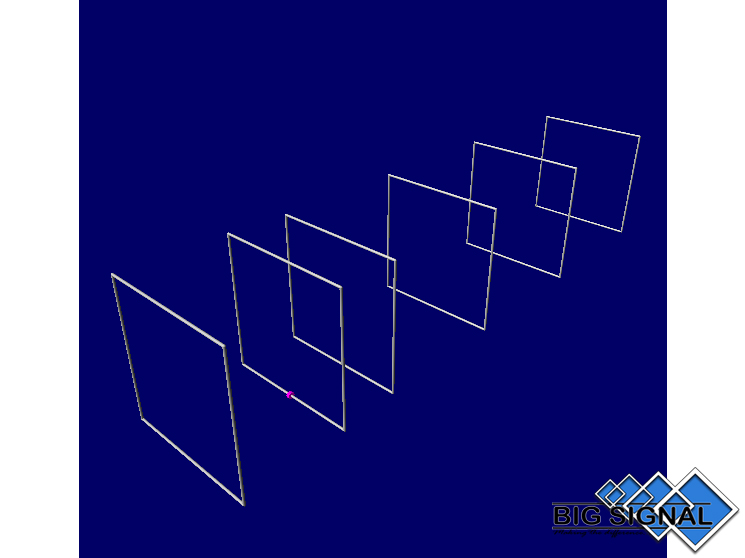

• 6 elementos de onda completa
A diferencia de los elementos de media onda habituales en muchas antenas Yagi, la 6BS-6 utiliza loops de onda completa optimizados específicamente para la banda de 50 MHz.
A diferencia de los elementos de media onda habituales en muchas antenas Yagi, la 6BS-6 utiliza loops de onda completa optimizados específicamente para la banda de 50 MHz.
• Diseñada para DX exigente
Sus seis elementos proporcionan una combinación de ganancia y directividad orientada a comunicaciones de larga distancia, donde cada dB y cada mejora en la relación señal/ruido pueden marcar la diferencia.
Sus seis elementos proporcionan una combinación de ganancia y directividad orientada a comunicaciones de larga distancia, donde cada dB y cada mejora en la relación señal/ruido pueden marcar la diferencia.
• Alta ganancia con una estructura eficiente
La geometría cúbica permite obtener un elevado rendimiento manteniendo una longitud de boom contenida en relación con el nivel de ganancia ofrecido.
La geometría cúbica permite obtener un elevado rendimiento manteniendo una longitud de boom contenida en relación con el nivel de ganancia ofrecido.
• Recepción de señales débiles
Su configuración de loop cerrado puede proporcionar una favorable relación señal/ruido frente a determinados tipos de interferencias eléctricas, una característica especialmente interesante cuando se buscan señales DX próximas al límite de recepción.
Su configuración de loop cerrado puede proporcionar una favorable relación señal/ruido frente a determinados tipos de interferencias eléctricas, una característica especialmente interesante cuando se buscan señales DX próximas al límite de recepción.
• Excelente directividad

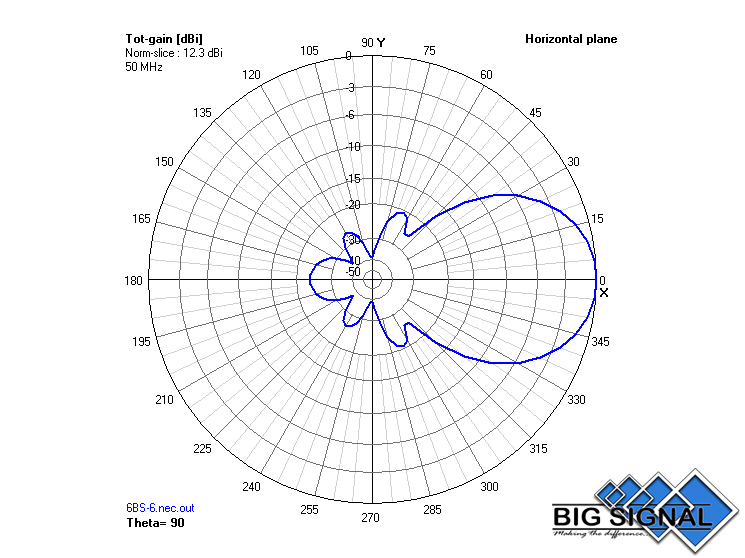

Su patrón de radiación permite concentrar la señal en la dirección de trabajo y proporcionar un importante rechazo de señales procedentes de otras direcciones, ayudando a mejorar la recepción en condiciones complicadas.
Su patrón de radiación permite concentrar la señal en la dirección de trabajo y proporcionar un importante rechazo de señales procedentes de otras direcciones, ayudando a mejorar la recepción en condiciones complicadas.
• Mayor estabilidad frente a cambios de polarización
La geometría de una antena cúbica puede presentar un comportamiento favorable ante determinadas variaciones de polarización de las señales recibidas, ayudando a reducir los efectos del QSB y fading durante contactos DX.
La geometría de una antena cúbica puede presentar un comportamiento favorable ante determinadas variaciones de polarización de las señales recibidas, ayudando a reducir los efectos del QSB y fading durante contactos DX.
• Construcción preparada para instalaciones permanentes
Diseñada con materiales resistentes a la intemperie y una estructura mecánica preparada para proporcionar estabilidad y durabilidad en instalaciones exteriores.
Diseñada con materiales resistentes a la intemperie y una estructura mecánica preparada para proporcionar estabilidad y durabilidad en instalaciones exteriores.
Pensada para aprovechar al máximo los 6 metros
La banda de 50 MHz puede ofrecer aperturas de propagación extraordinarias, pero también señales extremadamente débiles y ventanas de comunicación muy cortas. En estas condiciones, disponer de ganancia, directividad y una buena relación señal/ruido resulta especialmente importante.
La BIG SIGNAL 6BS-6 está orientada precisamente a este tipo de operación: estaciones que quieren ir más allá de una antena básica y disponer de una solución direccional de alto rendimiento para DX y señales débiles en 6 metros.
Ventajas de la BIG SIGNAL 6BS-6
• 6 elementos de onda completa optimizados para 50 MHz.
• Elevada ganancia y directividad para DX.
• Excelente comportamiento para señales débiles.
• Loop cerrado con favorable relación señal/ruido en determinadas condiciones.
• Buen rechazo de señales laterales y traseras.
• Construcción robusta para instalaciones permanentes.
Seis elementos para ir más lejos en la banda mágica.
La BIG SIGNAL 6BS-6 está diseñada para quienes quieren explotar seriamente las posibilidades de los 50 MHz: seis elementos de onda completa, elevada directividad y una configuración orientada a conseguir el máximo rendimiento posible en DX y recepción de señales débiles.
Especificaciones técnicas
Banda: 50 MHz
Elementos: 6 (espaciado largo)
Ganancia: 12,31 dBi (en espacio libre)
F/B: 30,1 dB
Polarización: horizontal
ROE (SWR): 1,1:1 – 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 5.000 W PEP
Longitud del boom: 7,15 m
Radio de giro: 3,69 m
Altura total: 2,1 m
Peso: 7 kg
Resistencia al viento: > 150 km/h
Elementos: 6 (espaciado largo)
Ganancia: 12,31 dBi (en espacio libre)
F/B: 30,1 dB
Polarización: horizontal
ROE (SWR): 1,1:1 – 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 5.000 W PEP
Longitud del boom: 7,15 m
Radio de giro: 3,69 m
Altura total: 2,1 m
Peso: 7 kg
Resistencia al viento: > 150 km/h
Construcción y materiales
• Placa boom/mástil
Placa de 150 x 100 x 8 mm, dimensionada para proporcionar una unión sólida entre el boom y el mástil.
Placa de 150 x 100 x 8 mm, dimensionada para proporcionar una unión sólida entre el boom y el mástil.
• Boom
Construido en perfil cuadrado de 40 x 2 mm, proporcionando la rigidez necesaria para soportar la estructura de seis elementos y sus 7,15 metros de longitud.
Construido en perfil cuadrado de 40 x 2 mm, proporcionando la rigidez necesaria para soportar la estructura de seis elementos y sus 7,15 metros de longitud.
• Tornillería y herrajes
Fabricados en acero inoxidable W4, seleccionados para ofrecer elevada resistencia mecánica y durabilidad frente a la exposición permanente a la intemperie.
Fabricados en acero inoxidable W4, seleccionados para ofrecer elevada resistencia mecánica y durabilidad frente a la exposición permanente a la intemperie.
• Sistema de fibra
Tubo de fibra de vidrio reforzado de 12 x 7 mm con capa de protección frente a la radiación solar, diseñado para mantener sus propiedades mecánicas durante largas exposiciones en exteriores.
Tubo de fibra de vidrio reforzado de 12 x 7 mm con capa de protección frente a la radiación solar, diseñado para mantener sus propiedades mecánicas durante largas exposiciones en exteriores.
• Cable BIG SIGNAL Wire
Cable especial de cobre con funda de polietileno (PE), desarrollado para proporcionar una excelente protección frente a la intemperie y una elevada resistencia mecánica.
Cable especial de cobre con funda de polietileno (PE), desarrollado para proporcionar una excelente protección frente a la intemperie y una elevada resistencia mecánica.
• Alimentación
Alimentación mediante terminales directos a 50 Ohm.
Alimentación mediante terminales directos a 50 Ohm.
Diseñada para instalaciones de alto rendimiento
Con un boom de 7,15 metros, una ganancia de 12,31 dBi y una relación frente/espalda de 30,1 dB, la 6BS-6 está concebida como una antena direccional de altas prestaciones para estaciones dedicadas seriamente al DX en 50 MHz.
12,31 dBi y 30,1 dB F/B para exprimir los 6 metros.
La BIG SIGNAL 6BS-6 combina seis elementos de onda completa, una estructura mecánica robusta y alimentación directa a 50 Ohm en una antena específicamente desarrollada para DX y señales débiles en la banda de 50 MHz.
