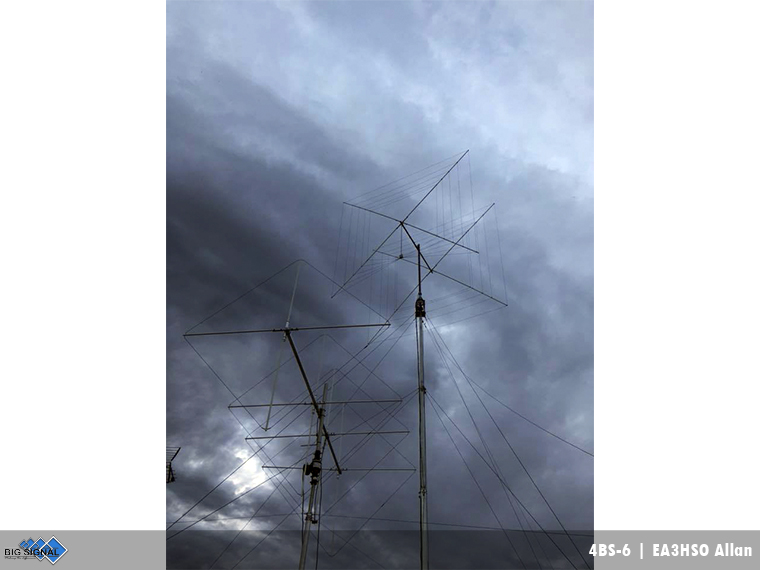

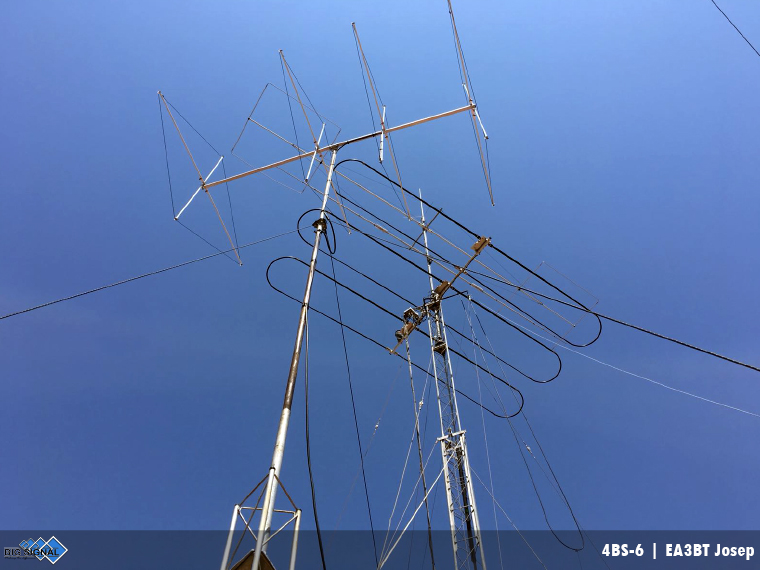

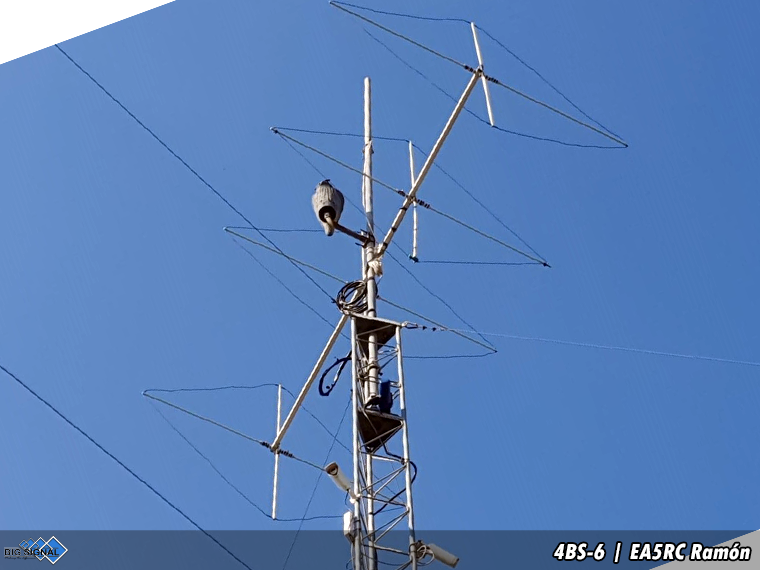

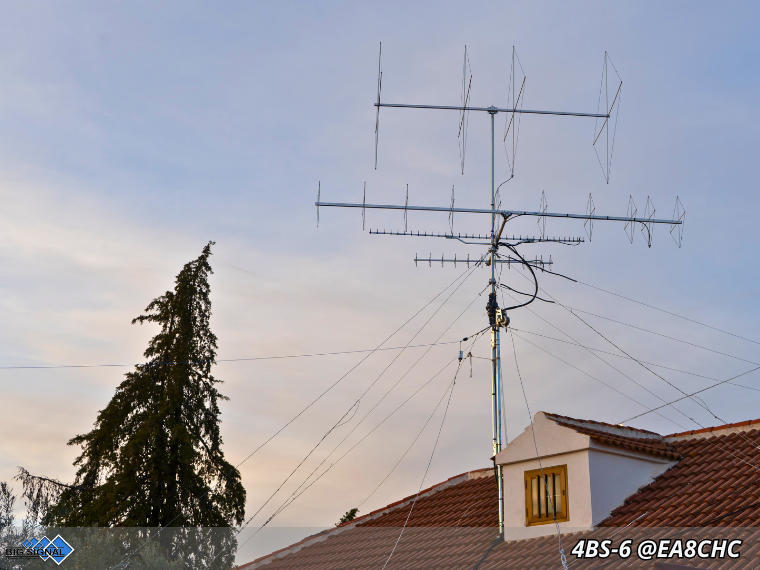

- Fotos de clientes
- ¿Cómo comprar?

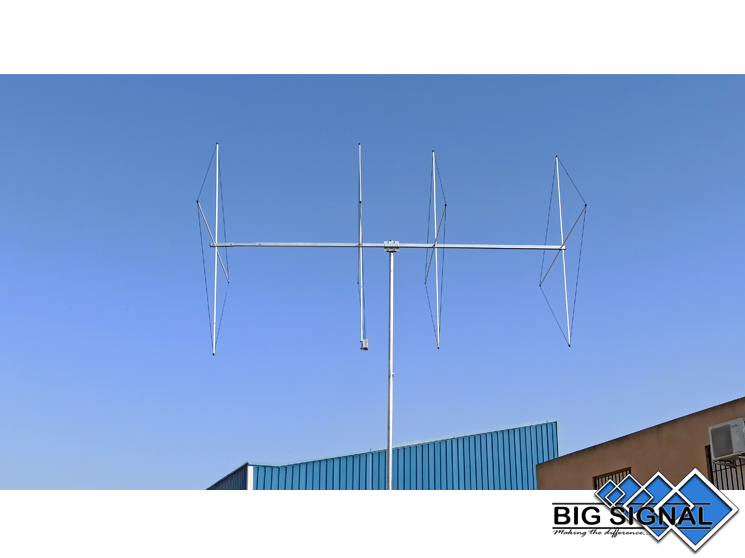

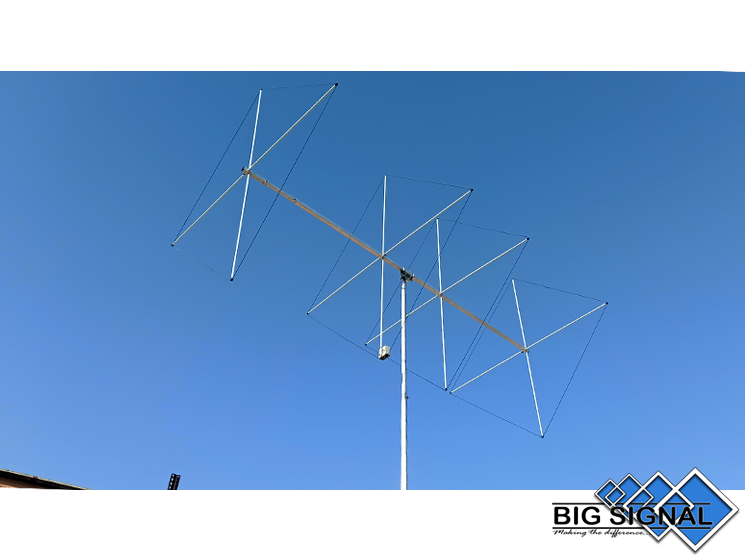

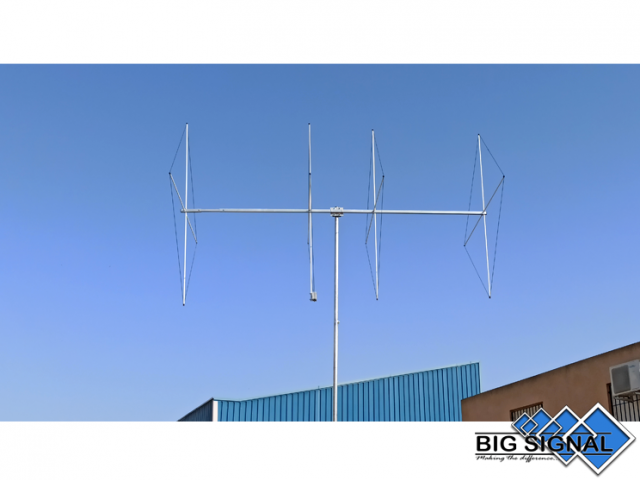

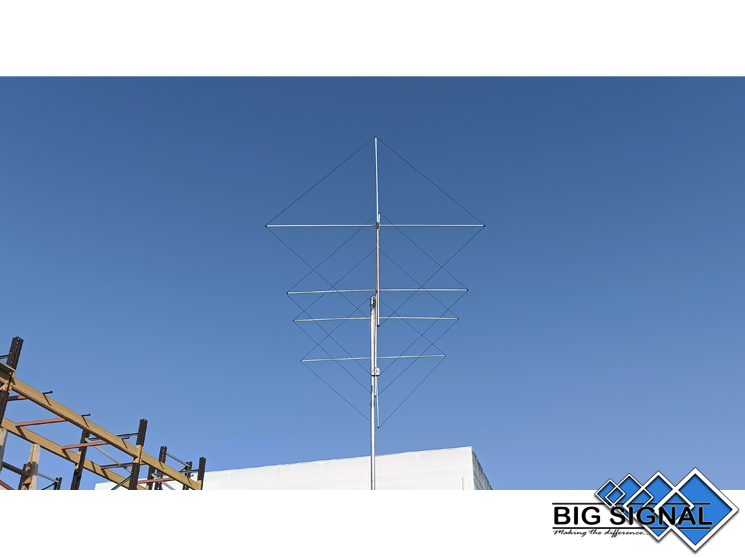

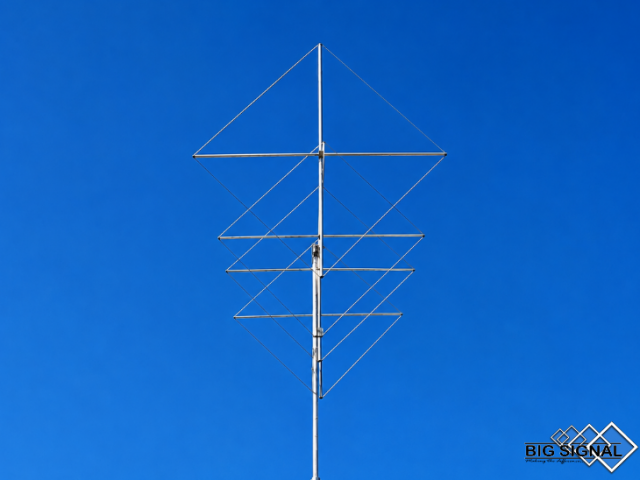

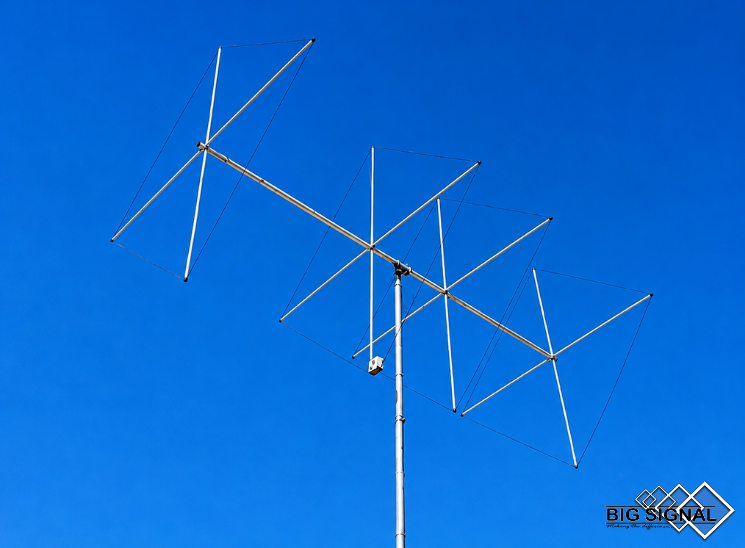

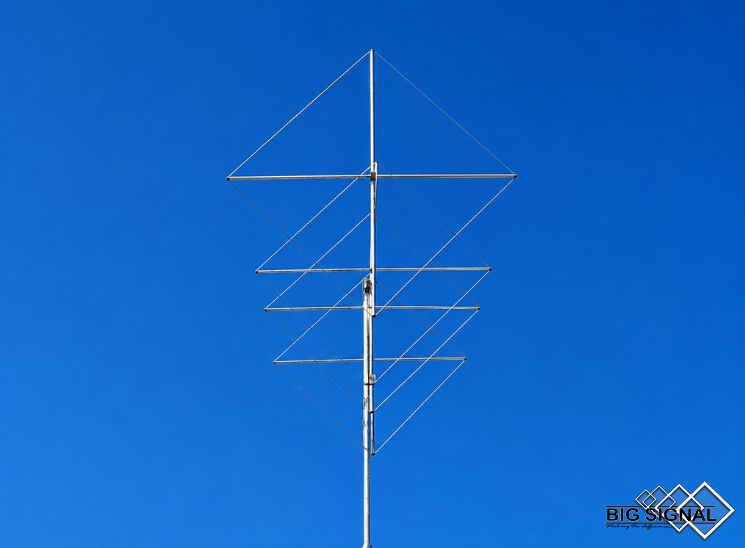

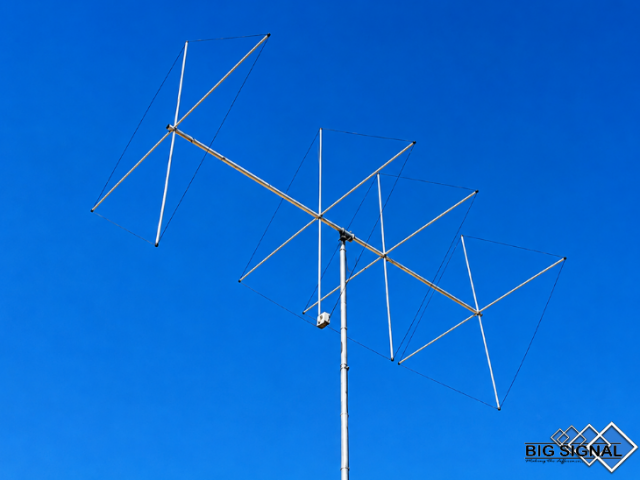

BIG SIGNAL 4BS-6
Antena cúbica de 4 elementos para DX de alto rendimiento en 50 MHz
La BIG SIGNAL 4BS-6 es una antena cúbica monobanda de 4 elementos de onda completa, desarrollada específicamente para operadores que buscan ganancia, directividad y una excelente relación señal/ruido en la banda de 50 MHz.
Los 6 metros son una banda donde las aperturas pueden transformar completamente la propagación en cuestión de minutos. La 4BS-6 está diseñada para aprovechar esas condiciones, ofreciendo una plataforma direccional especialmente indicada para DX, SSB, CW, FT8 y trabajo de señales débiles.
Banda: 50 MHz / 6 metros
Tipo: antena cúbica monobanda direccional
Elementos: 4 elementos de onda completa
Polarización: horizontal
Diseñada para: DX / SSB / CW / FT8 / señales débiles
Características: ganancia / directividad / bajo ruido
Construcción: diseñada para instalación exterior permanente
Tipo: antena cúbica monobanda direccional
Elementos: 4 elementos de onda completa
Polarización: horizontal
Diseñada para: DX / SSB / CW / FT8 / señales débiles
Características: ganancia / directividad / bajo ruido
Construcción: diseñada para instalación exterior permanente
Características principales
• Cuatro elementos de onda completa
La 4BS-6 utiliza loops de onda completa en lugar de los elementos abiertos de media onda habituales en una Yagi, aprovechando las características propias de la arquitectura cúbica para obtener un comportamiento eficiente y altamente direccional en 50 MHz.
La 4BS-6 utiliza loops de onda completa en lugar de los elementos abiertos de media onda habituales en una Yagi, aprovechando las características propias de la arquitectura cúbica para obtener un comportamiento eficiente y altamente direccional en 50 MHz.
• Diseñada para DX exigente
Sus cuatro elementos permiten combinar ganancia y directividad en una antena específicamente optimizada para aprovechar aperturas de propagación y trabajar estaciones DX cuando las señales llegan al límite.
Sus cuatro elementos permiten combinar ganancia y directividad en una antena específicamente optimizada para aprovechar aperturas de propagación y trabajar estaciones DX cuando las señales llegan al límite.
• Alto rendimiento con dimensiones contenidas
La geometría cúbica permite conseguir un excelente compromiso entre ganancia y longitud de boom, ofreciendo una alternativa especialmente interesante frente a antenas direccionales convencionales de mayores dimensiones.
La geometría cúbica permite conseguir un excelente compromiso entre ganancia y longitud de boom, ofreciendo una alternativa especialmente interesante frente a antenas direccionales convencionales de mayores dimensiones.
• Loop cerrado para una recepción más limpia
La geometría cerrada de sus elementos puede favorecer una buena relación señal/ruido frente a determinados tipos de ruido eléctrico, una ventaja especialmente interesante cuando se trabaja con señales débiles desde entornos urbanos.
La geometría cerrada de sus elementos puede favorecer una buena relación señal/ruido frente a determinados tipos de ruido eléctrico, una ventaja especialmente interesante cuando se trabaja con señales débiles desde entornos urbanos.
• Directividad y rechazo de señales no deseadas
Su patrón direccional permite concentrar la recepción y transmisión hacia la dirección de interés, mientras una buena relación frente / espalda ayuda a reducir señales e interferencias procedentes de direcciones no deseadas.
Su patrón direccional permite concentrar la recepción y transmisión hacia la dirección de interés, mientras una buena relación frente / espalda ayuda a reducir señales e interferencias procedentes de direcciones no deseadas.
• Preparada para las aperturas de 6 metros
Cuando aparece la propagación en 50 MHz, cada dB puede ser importante. La combinación de ganancia, directividad y buena relación señal/ruido convierte a la 4BS-6 en una herramienta especialmente interesante para perseguir DX y nuevas entidades.
Cuando aparece la propagación en 50 MHz, cada dB puede ser importante. La combinación de ganancia, directividad y buena relación señal/ruido convierte a la 4BS-6 en una herramienta especialmente interesante para perseguir DX y nuevas entidades.
• Construcción robusta para uso exterior
Diseñada para estaciones permanentes y fabricada con materiales seleccionados para ofrecer rigidez, resistencia mecánica y durabilidad frente a las condiciones habituales de una instalación exterior.
Diseñada para estaciones permanentes y fabricada con materiales seleccionados para ofrecer rigidez, resistencia mecánica y durabilidad frente a las condiciones habituales de una instalación exterior.
Ventajas de la BIG SIGNAL 4BS-6
• 4 elementos de onda completa optimizados para 50 MHz.
• Diseñada específicamente para DX y señales débiles.
• Excelente equilibrio entre ganancia, directividad y dimensiones.
• Loop cerrado con buena relación señal/ruido.
• Buena relación frente / espalda para reducir señales no deseadas.
• Especialmente indicada para SSB, CW, FT8 y DX.
• Construcción preparada para instalaciones exteriores permanentes.
Cuando se abre la banda mágica, hay que estar preparado.
BIG SIGNAL 4BS-6 – cuatro elementos de onda completa diseñados para ofrecer ganancia, directividad y una recepción limpia en una de las bandas más apasionantes para el DX.
Especificaciones técnicas
Banda: 50 MHz / 6 metros
Elementos: 4

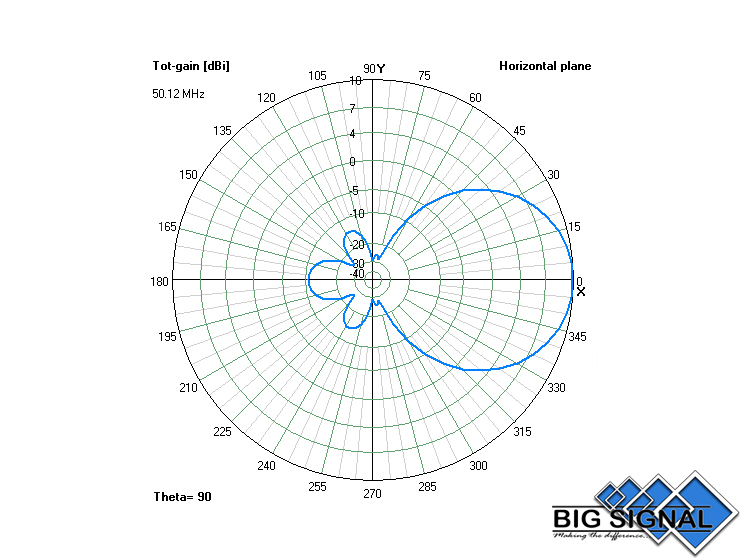

Ganancia: 10,45 dBi (espacio libre)
Relación F/B: 21,07 dB

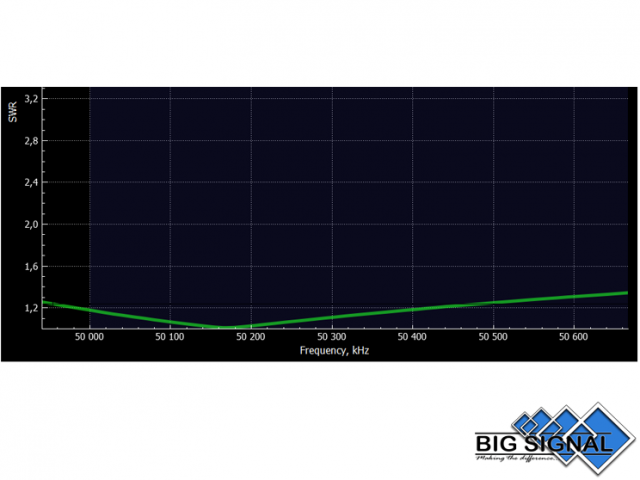

ROE (SWR): 1,1:1 – 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 5.000 W PEP
Longitud del boom: 3,42 m
Radio de giro: 1,815 m
Altura total: 2,13 m
Peso: 4 kg
Resistencia al viento: > 150 km/h
Carga al viento: 0,303 m² | 237,69 N | @ 120 km/h
Elementos: 4
Ganancia: 10,45 dBi (espacio libre)
Relación F/B: 21,07 dB
ROE (SWR): 1,1:1 – 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 5.000 W PEP
Longitud del boom: 3,42 m
Radio de giro: 1,815 m
Altura total: 2,13 m
Peso: 4 kg
Resistencia al viento: > 150 km/h
Carga al viento: 0,303 m² | 237,69 N | @ 120 km/h
Construcción y materiales
• Placa boom / mástil
Placa de 150 x 100 x 8 mm, dimensionada para proporcionar una unión robusta entre el boom y el sistema de soporte.
Placa de 150 x 100 x 8 mm, dimensionada para proporcionar una unión robusta entre el boom y el sistema de soporte.
• Boom
Perfil cuadrado de 30 x 2 mm, combinando rigidez estructural y un peso contenido.
Perfil cuadrado de 30 x 2 mm, combinando rigidez estructural y un peso contenido.
• Tornillería y herrajes
Fabricados en acero inoxidable W4 para proporcionar una elevada resistencia frente a la corrosión y las condiciones de una instalación exterior.
Fabricados en acero inoxidable W4 para proporcionar una elevada resistencia frente a la corrosión y las condiciones de una instalación exterior.
• Sistema de fibra de vidrio
Tubo de fibra de vidrio reforzado de 12 x 7 mm con capa de protección UV, diseñado para proporcionar soporte mecánico a los elementos y una elevada durabilidad a la intemperie.
Tubo de fibra de vidrio reforzado de 12 x 7 mm con capa de protección UV, diseñado para proporcionar soporte mecánico a los elementos y una elevada durabilidad a la intemperie.
• Cable BIG SIGNAL Wire
Cable especial de cobre con cubierta de polietileno (PE), seleccionado para ofrecer una excelente protección frente a la intemperie y una elevada resistencia mecánica.
Cable especial de cobre con cubierta de polietileno (PE), seleccionado para ofrecer una excelente protección frente a la intemperie y una elevada resistencia mecánica.
• Alimentación
Conexión mediante terminales directos al coaxial de 50 Ohm.
Conexión mediante terminales directos al coaxial de 50 Ohm.
Comentarios
Escribe tu comentario
La compra de los productos siempre se realiza por encargo. Nosotros fabricamos todos los productos, por lo que pueden añadirse tiempos de fabricación. Es por ello que el precio final de la compra, como el precio final de los gastos de envío se confirmarán en un email enviado a posteriori.
La forma de pago se realizará una vez recibido dicho email, por lo que en todo momento podrá cancelar el pedido informándonos del proceso.

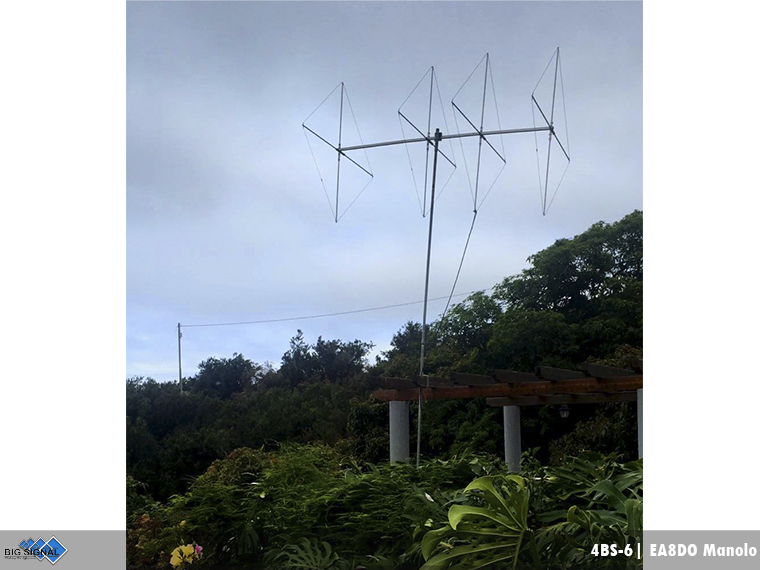

Que gran antena, tengo una y es una maravilla. La he probado con una Yagui 6 elementos y no hay color. Ahora la tengo montada a 2 metros del suelo y la comparo con una SteppIR DB18 con el Kit de 6 metros y aquí la diferencia es mucho mas grande que con la Yagui de 6 elementos, de escuchar estaciones americanas a no escuchar nada de nada con la SteppIR. Sin lugar a dudas una muy buena antena para 6 metros. Felicidades al equipo de BIG SIGNAL.
Fantástica antena y resisssssstente al aire vale la pena
