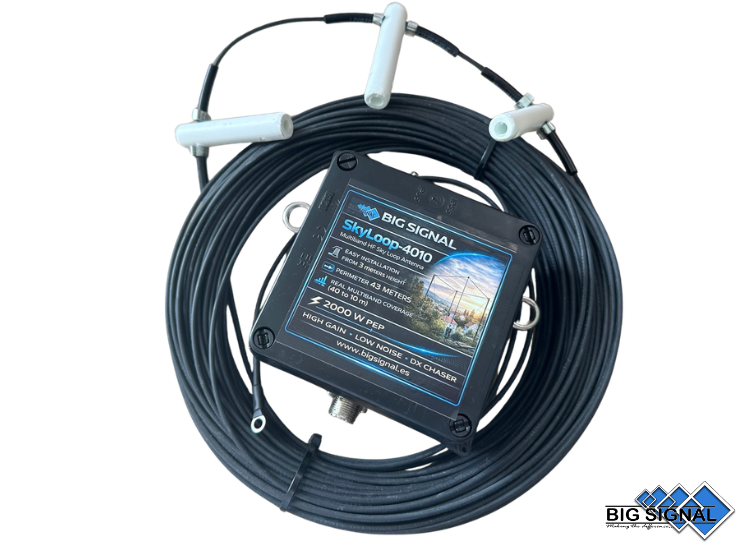

BIG SIGNAL SkyLoop-4010
Loop multibanda para HF diseñada para rendir incluso a baja altura
La BIG SIGNAL SkyLoop-4010 es una antena loop cerrada multibanda diseñada para radioaficionados que buscan alto rendimiento en HF sin necesidad de disponer de grandes alturas. Trabaja como loop de onda completa en 40 metros y aprovecha sus armónicos para operar también en 20, 15, 10 y 6 metros.
Su principal ventaja es la capacidad de adaptarse a instalaciones reales: azoteas, tejados, patios y espacios donde la altura disponible es limitada, manteniendo una geometría de loop cerrado y polarización horizontal especialmente interesante para DX.
Bandas: 40 / 20 / 15 / 10 / 6 m
Configuración: Loop cerrado de onda completa en 40 m
Polarización: Horizontal
Altura de instalación: Desde 3 m
Configuración física: Triangular, cuadrada o irregular
Balun: incluido
Uso recomendado: DX / azoteas / tejados / espacios limitados
Configuración: Loop cerrado de onda completa en 40 m
Polarización: Horizontal
Altura de instalación: Desde 3 m
Configuración física: Triangular, cuadrada o irregular
Balun: incluido
Uso recomendado: DX / azoteas / tejados / espacios limitados
Características principales
• Loop de onda completa en 40 metros
Su elemento cerrado trabaja como una onda completa en la banda de 40 m, proporcionando una configuración eléctricamente eficiente y especialmente interesante para comunicaciones HF y DX.
Su elemento cerrado trabaja como una onda completa en la banda de 40 m, proporcionando una configuración eléctricamente eficiente y especialmente interesante para comunicaciones HF y DX.
• Funcionamiento en cinco bandas
Además de 40 metros, permite trabajar en 20, 15, 10 y 6 metros aprovechando los armónicos naturales del loop, ampliando las posibilidades de operación desde una única instalación.
Además de 40 metros, permite trabajar en 20, 15, 10 y 6 metros aprovechando los armónicos naturales del loop, ampliando las posibilidades de operación desde una única instalación.
• Excelente rendimiento en 40 metros
Al trabajar como loop de onda completa, la SkyLoop-4010 puede ofrecer una combinación muy favorable de eficiencia, ganancia y relación señal/ruido frente a configuraciones más simples de media onda o hilos alimentados por un extremo.
Al trabajar como loop de onda completa, la SkyLoop-4010 puede ofrecer una combinación muy favorable de eficiencia, ganancia y relación señal/ruido frente a configuraciones más simples de media onda o hilos alimentados por un extremo.
• Diseñada para instalaciones a baja altura
Puede instalarse desde aproximadamente 3 metros de altura, convirtiéndose en una alternativa especialmente interesante para azoteas, tejados y ubicaciones donde no es posible elevar una antena convencional a gran altura.
Puede instalarse desde aproximadamente 3 metros de altura, convirtiéndose en una alternativa especialmente interesante para azoteas, tejados y ubicaciones donde no es posible elevar una antena convencional a gran altura.
• Geometría adaptable

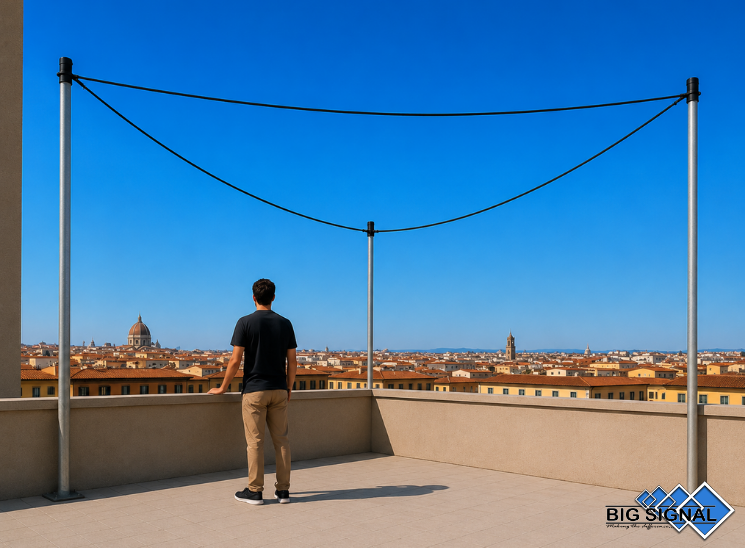

Puede configurarse en forma triangular, cuadrada o irregular, facilitando su adaptación al espacio disponible sin necesidad de reproducir una geometría única y rígida.
Puede configurarse en forma triangular, cuadrada o irregular, facilitando su adaptación al espacio disponible sin necesidad de reproducir una geometría única y rígida.
• Loop cerrado para entornos urbanos
Su geometría cerrada puede ofrecer una buena relación señal/ruido en recepción frente a determinados tipos de ruido eléctrico presentes en entornos urbanos.
Su geometría cerrada puede ofrecer una buena relación señal/ruido en recepción frente a determinados tipos de ruido eléctrico presentes en entornos urbanos.
• Balun de corriente incluido
La antena incorpora un balun de corriente para facilitar una alimentación estable y adecuada desde el sistema coaxial de la estación.
La antena incorpora un balun de corriente para facilitar una alimentación estable y adecuada desde el sistema coaxial de la estación.
Ventajas de la SkyLoop-4010
• Cinco bandas con una sola antena.
• Loop de onda completa en 40 metros.
• Excelente relación entre eficiencia, ganancia y ruido en 40 m.
• Instalación desde aproximadamente 3 metros de altura.
• Geometría adaptable al espacio disponible.
• Especialmente indicada para azoteas, tejados y entornos urbanos.
• Incluye balun de corriente.
• Loop de onda completa en 40 metros.
• Excelente relación entre eficiencia, ganancia y ruido en 40 m.
• Instalación desde aproximadamente 3 metros de altura.
• Geometría adaptable al espacio disponible.
• Especialmente indicada para azoteas, tejados y entornos urbanos.
• Incluye balun de corriente.
DX sin necesidad de grandes alturas.
BIG SIGNAL SkyLoop-4010 – una loop multibanda de onda completa, flexible y diseñada para sacar partido a tu estación incluso cuando el espacio y la altura son limitados.
Especificaciones técnicas
Bandas: 40 / 20 / 15 / 10 m
Ganancia: 3,2 dBi (free space)
Polarización: horizontal
Balun: incluido
ROE (SWR): 1,1:1 – 2,0:1
Potencia máxima: 2.000 W PEP
Perímetro total: 43 m
Altura mínima recomendada: a partir de 3 m
Peso: 2,5 kg
Resistencia al viento: > 200 km/h
Ganancia: 3,2 dBi (free space)
Polarización: horizontal
Balun: incluido
ROE (SWR): 1,1:1 – 2,0:1
Potencia máxima: 2.000 W PEP
Perímetro total: 43 m
Altura mínima recomendada: a partir de 3 m
Peso: 2,5 kg
Resistencia al viento: > 200 km/h
Nota: Para operar en las bandas de 30, 17, 12 y 6 metros se requiere el uso de un acoplador de antena adecuado.
Configuración e instalación
• Geometría adaptable

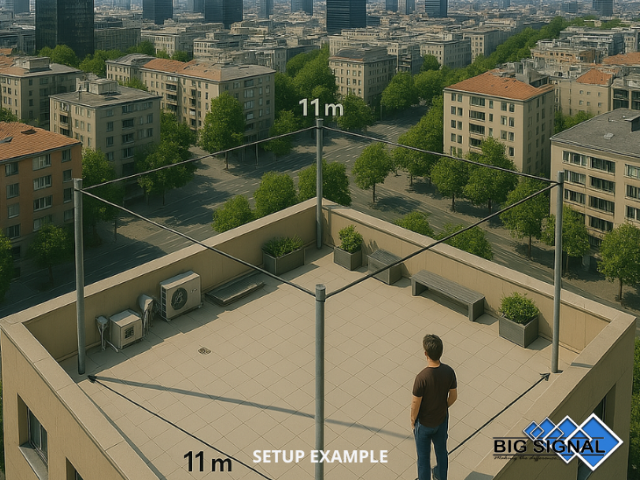

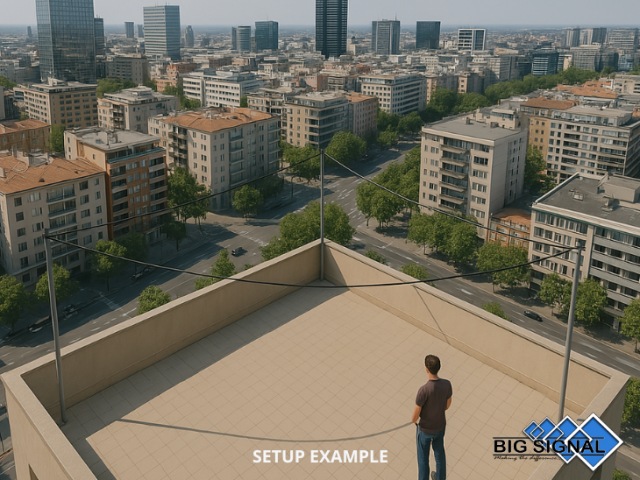

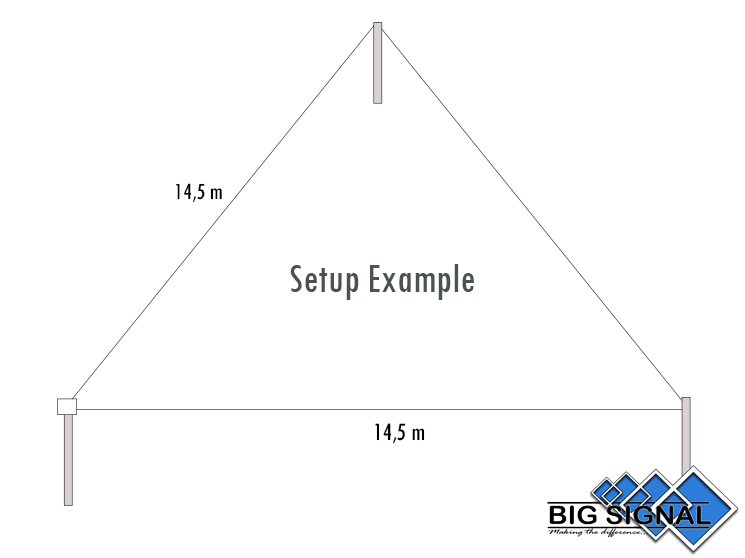

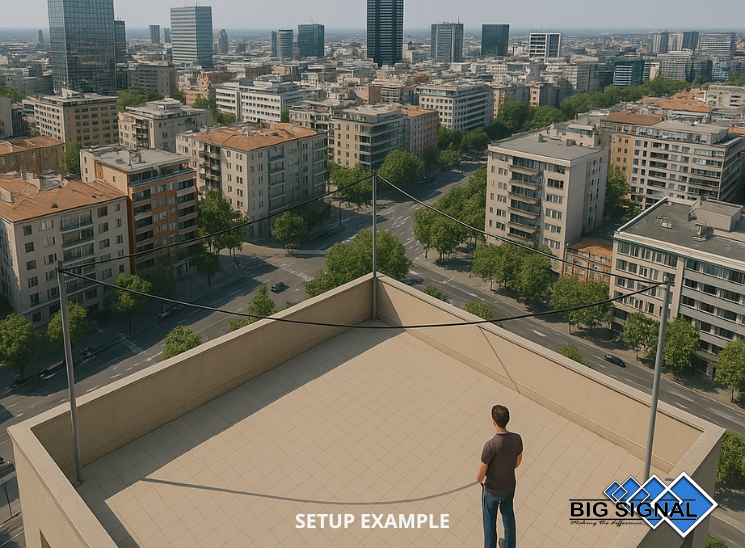

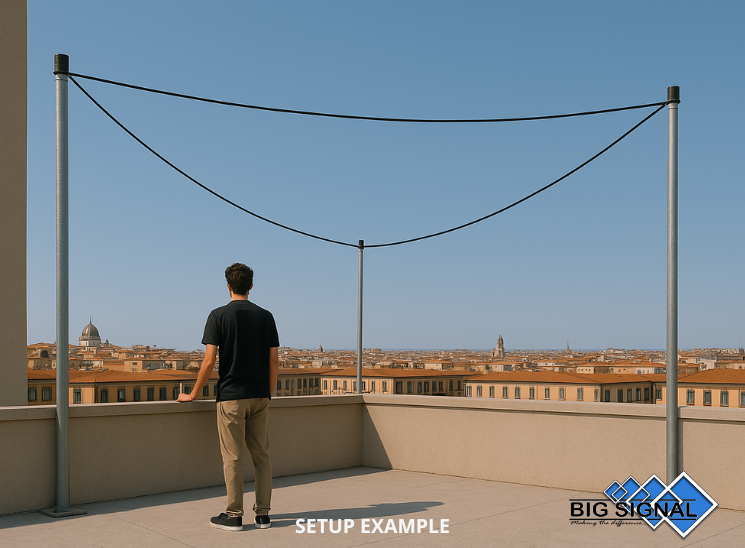

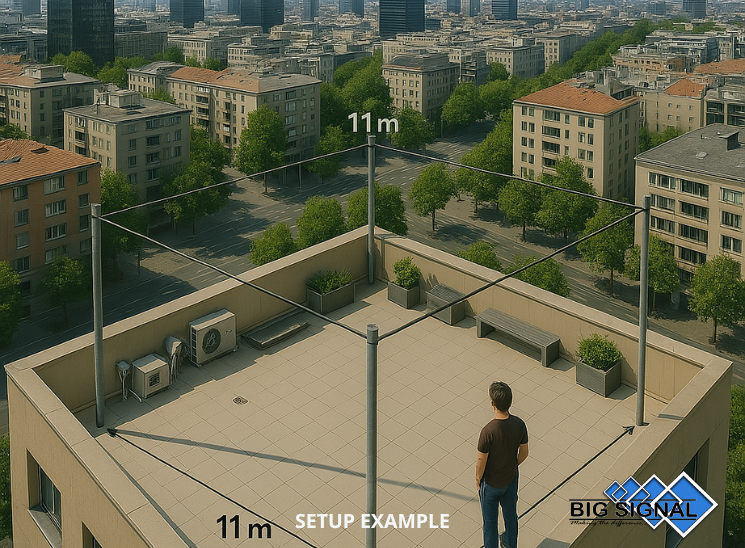

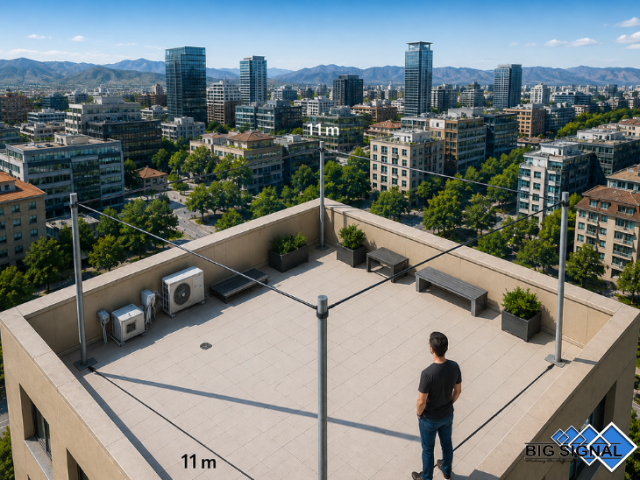

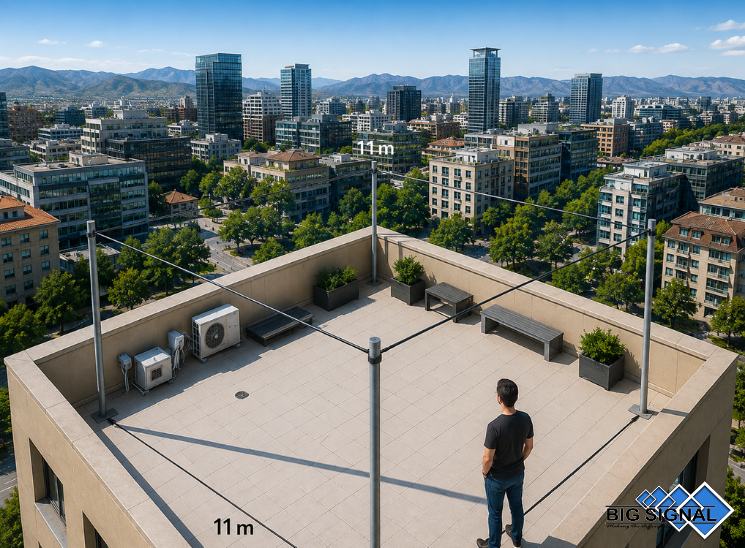

Sus 43 metros de perímetro total pueden distribuirse en 3, 4 o 5 lados, iguales o desiguales, facilitando la adaptación de la antena al espacio disponible en cada instalación.
Sus 43 metros de perímetro total pueden distribuirse en 3, 4 o 5 lados, iguales o desiguales, facilitando la adaptación de la antena al espacio disponible en cada instalación.
• Instalación a baja altura
Puede instalarse a partir de aproximadamente 3 metros de altura, dependiendo de la geometría elegida, el espacio disponible y las condiciones específicas de la instalación.
Puede instalarse a partir de aproximadamente 3 metros de altura, dependiendo de la geometría elegida, el espacio disponible y las condiciones específicas de la instalación.
Construcción y materiales
• Sistema de sujeción

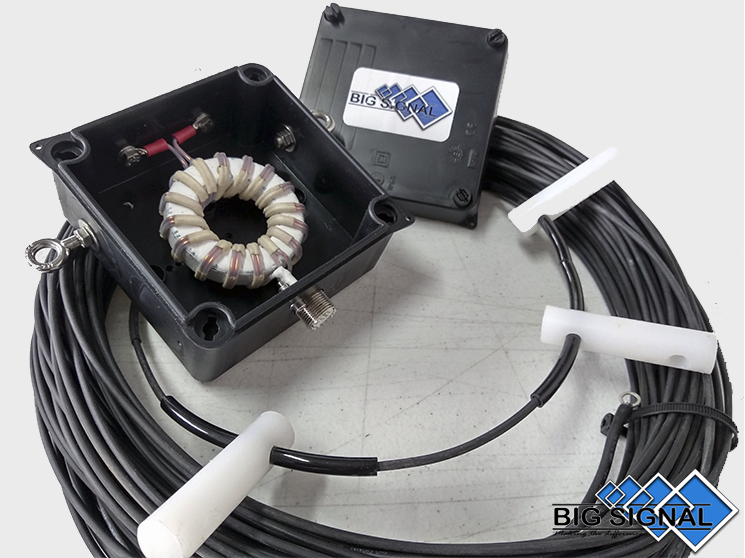

Incorpora 3 aisladores que, mediante el tensado con cuerda aislante, permiten configurar y mantener la geometría del loop.
Incorpora 3 aisladores que, mediante el tensado con cuerda aislante, permiten configurar y mantener la geometría del loop.
• Cable BIG SIGNAL Wire
Cable especial de cobre con cubierta de polietileno (PE), diseñado para ofrecer una excelente protección frente a la intemperie y una elevada resistencia mecánica en instalaciones exteriores.
Cable especial de cobre con cubierta de polietileno (PE), diseñado para ofrecer una excelente protección frente a la intemperie y una elevada resistencia mecánica en instalaciones exteriores.
• Alimentación y ajuste
Equipada con balun de corriente de alta calidad. Dependiendo de la geometría, altura y entorno de instalación, puede ser necesario realizar un ajuste final para obtener la ROE óptima.
Equipada con balun de corriente de alta calidad. Dependiendo de la geometría, altura y entorno de instalación, puede ser necesario realizar un ajuste final para obtener la ROE óptima.
43 metros de loop adaptables al espacio disponible.
Una configuración flexible que permite adaptar la SkyLoop-4010 a azoteas, tejados y otras instalaciones donde una geometría convencional no resulta posible.
Comentarios
Escribe tu comentario
La compra de los productos siempre se realiza por encargo. Nosotros fabricamos todos los productos, por lo que pueden añadirse tiempos de fabricación. Es por ello que el precio final de la compra, como el precio final de los gastos de envío se confirmarán en un email enviado a posteriori.
La forma de pago se realizará una vez recibido dicho email, por lo que en todo momento podrá cancelar el pedido informándonos del proceso.
Soy Alberto, EA7LGA, amante del Dx lejano, activador de diplomas y concursos y especializado en comunicaciones de emergencias vía radio.
Nunca he sido partidario de comentar mis compras, no me gusta influir en otros, lo que a mi me va bien a otro puede irle mal.
En el caso de Big Signal hago una de mis excepciones, sobre todo porque no conozco a nadie a quien le haya ido mal con sus antenas, en su segmento.
Actualmente tengo 6 antenas de esta casa:
Skyloop 4010
Skyline
Dos 10BS-270
CQ-270
y BiQuad 270
Es evidente que si tengo esta colección de antenas de Big Signal es por algo. El 70% de mis 10 antenas son de Big Signal.
En este caso toca hablar de la Skyloop 4010. Hable con Juan Pedro en junio de 2025, le comenté lo que quería/necesitaba y directamente me dirigió a esta antena. Además me dijo que si no me importaba esperar la comprase en Iber Radio con descuento. Y allí estaba la antena esperándome.

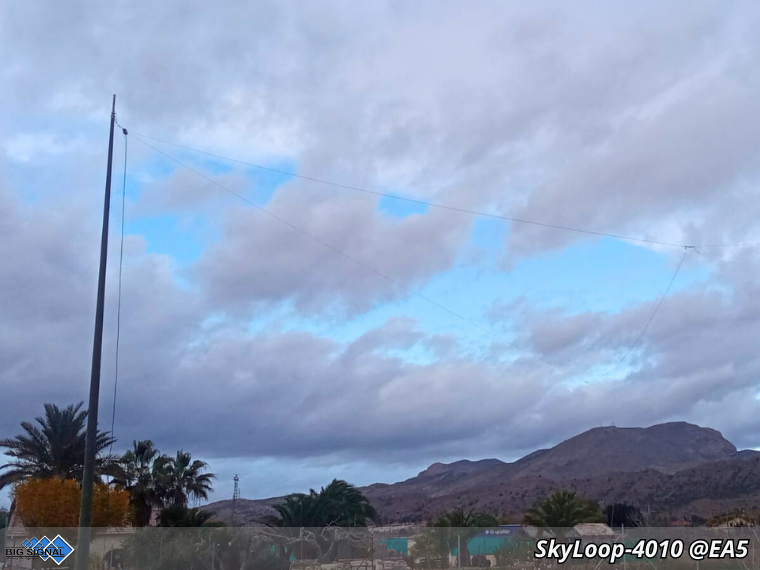

La antena la tengo instalada en un triangulo, con un lado de 10m y otros dos de 16,5m. El vértice de los lados largos, según modelaje que hice con programa de simulación, está a 7m de altura y los otros 2 vértices a 5,5m de altura, de forma que no es una instalación horizontal completa, con rendimiento en Dx muy lejanos inmejorable, hasta el punto que puedo competir con antenas directivas pero sin invertir en un rotor. La altura del vértice más alto se puede variar, bajando, un sistema de polea marina para tener un comportamiento NVIS y centrar los QSO en la península.
El rendimiento es espectacular en 40, 20, 15 y 106m resonando a tope sin acoplador. En 6, 12, 17 y 30 con acoplador su rendimiento es espectacular y en 80m se defiende muy bien aunque también con uso de acoplador.
El diseño en loop cerrado hace que su nivel de ruido sea casi nulo, al menos en mi QTH, cierto es que vivo en el campo.
Actualmente esta antena, junto a la Skyline, forman parte de mi sdr online, con comentarios muy positivos en cuanto a la excelente recepción y muy bajo nivel de ruido.
Es un orgullo que un compañero de radio haya hecho de su hobby una empresa con este nivel, calidad y rendimiento, llevando la marca España a todo el mundo. Y además con ese trato cercano y familiar, tanto de él como de su pareja.
Si alguien se acerca por mi QRZ verá que la marca Big Signal está presente casi en cada párrafo de la página.
Pedazo de antena, la instale este finde y la verdad estoy impresionado, con la recepcion con los controles que me han dado. La he instalado en un triangulo asimetrico pues al no ser una terraza cuadrada no tenia otra forma de hacerlo, y se me quedo en 7000 a 1:1 haciendo el ajuste como recomiendan la dejamos en 1.1 en 7100 y en el resto de bandas perfecta tambien, o sea que sin acoplador va perfecta. El balun esta a unos 6 metros de altura y los vertices a mas de 3 metros, solamente utilizamos dos. La atencion de JUAN PEDRO, excelente en unas dudas que tenia. `Por lo tanto primeras impresiones de 10 tanto en recepcion como en transmision y sobre todo el ruido que se ha quitado 3 santiagos o mas en algunas bandas. La recomiento 100% y la calidad de los materiales muy bien terminados, para los que no tenemos una gran terraza es una solucion buenisima, y venia de verticales y de un bigotes de gato con trampas.
Despues de dar vueltas, al tema de ANTENAS, un día pase por esta WEB y vi esta antena, y vaya si he mejorado tiene una escucha, que podria definir como LO QUE NO ESCUCHA SE LO INVENTA, HE DADO es decir he pasado de decir QUIZAS ser cierto, no estamos solos, en la frecuencia, en transmisión pueden estar tranquilos donde escucha puede y llega, excelente. Igual que crticamos, es justo en este caso reconocer, la labor de BIG SIGNAL con la atención de JUAN UN SALUDO 73
Despues de utilizar tantas antenas me decidi por esta y he de decir que me sorprendió
Gratamente excelente material buen rendimiento y ruido muy comedido excelente atencion de juan pedro y gracias por sus explicaciones muy recomendable facil montaje lo tengo en configuracion de 4 lados y no deja de sorprenderme buen trabajo tean big signal 73
Hace unos meses adquirí la antena SkyLoop-4010 y estoy muy satisfecho con su rendimiento. He obtenido excelentes reportes en las bandas de 40, 20, 15 y 10 metros.
Destaco especialmente su gran ancho de banda, que facilita mucho el ajuste, el cual resulta bastante sencillo. Su desempeño ha sido muy bueno y ha cumplido plenamente con mis expectativas.
¡Enhorabuena por este excelente producto!
Depués de barajar varias posibilidades para recuperar la banda de 40m, la cual perdí hace años al poner un Hilo Largo EZwire, me dicidí por la 4010 por la versatilidad de instalación y esperando que mejorara mi recepción en esta banda.
Los resultados no han podido ser mejores, me ajusta perfectamente en la banda de 40m, 20m, 15m y 10m cómo se especifica, pero no solo eso, tambien me sintoniza con el acoplador del IC 7300 en las bandas de 160m y 12m, y estoy probando la eficiencia en la banda de 80m usando acoplador externo.
La instalación fue muy sencialla, lo hice en forma de triangulo con dos mástiles a más de tres metros de altura sobre el suelo, no necesité hacer ningún ajuste, tal cual viene sintoniza perfectamente en las bandas indicadas.
En resumen, he recuperado la banda de 40m en todo su explendor, para mi ha sido impresionante ver el QRM en 3 en una banda donde no me bajaba de 9, y cómo señales pequeñas se dejan oir perfectamente.
Agradezco los consejos de Juan Pedro antes de la compra y la rápipdez en que la antena estuvo disponible.
Hace 4 años que puse el primer comentario sobre la antena DL 4010, que aun está como el primer día.
Fue tan bueno el resultado, que quise probar una antena diferente y alternar una y otra, y me hice con la SKYLOOP 4010, con la idea de ajustarla para uso sin acoplador en las bandas altas.
Dar las gracias a Juan Pedro por el servicio postventa y los consejos para que la antena cumpliera lo que yo deseaba.
Estupenda oreja y buen rendimiento en TX con los solamente 100 W del equipo incluso en pile-up.
Mis dos primeros contactos en 20 m fueron con Japón y con Belize.
Antena muy recomendable.
great antenna ... works super on 40m at 4m above ground , in trapezoidal shape between 4 masts ..... 2 S points better than 23m long for 40m EndFed antenna at 6m above ground .... amazing results on 40m .....
Pues la verdad que bastante contento con esta antena, a pesar que aún no he ajustado la ROE. El rendimiento es muy bueno en las 4 bandas en las que la uso, 40, 20, 15 y 10 metros. En cualquier pile up que oigo con señales bajitas no suelo tener problema para hacer el contacto, a veces me sorprende que me respondan a la primera llamada. El ruido también ha bajado bastante y la oreja que tiene la antena es espectacular. Nunca me hubiera imaginado el rendimiento de esta antena, si me lo cuentan sin yo verlo no me lo creo...
Un éxito la SkyLoop-4010, primer DX anoche con Brasil (PY). 1,1:1 a 1,2:1 de 7.000 a 7.200 MHz, me acopla sin problemas también en 80 y 30 metros.
Mis impresiones el QRM con respecto a una antena Doble Bazooka ha bajado de s7 a s3 en la banda de 40 metros. En
general estoy bastante contento y los controles que me pasan en la península y en alguna estación europea suelen ser bastante buenos.
Me decidí por la SkyLoop-4010 y me está dando muy buenos resultados. Buena "oreja" y buen "Punch" en transmisión. Impresionante el oído que tiene esta antena.
