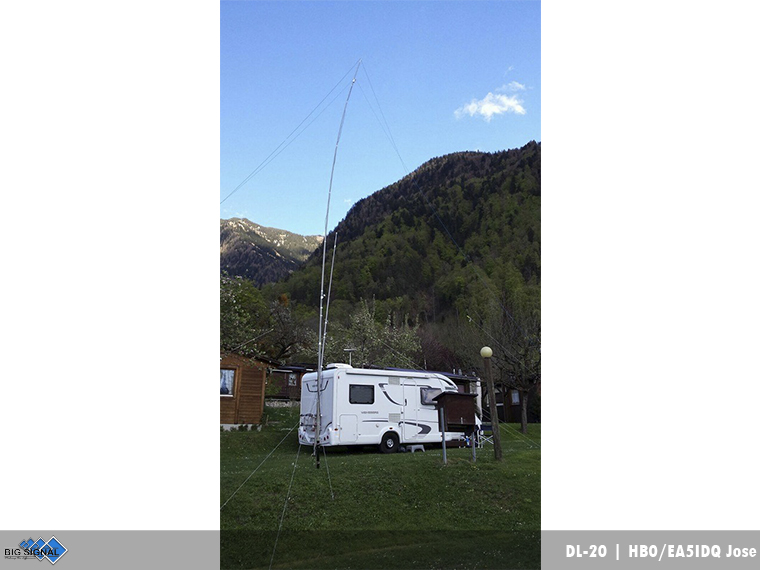

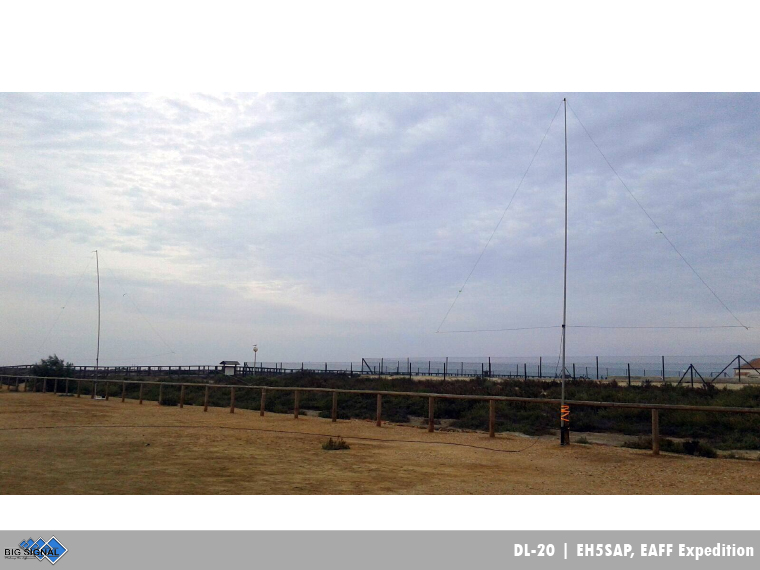

- Fotos de clientes
- ¿Cómo comprar?
BIG SIGNAL DL-20
Delta Loop monobanda de onda completa para DX en 20 metros
Delta Loop monobanda de onda completa para DX en 20 metros
La BIG SIGNAL DL-20 es una antena Delta Loop monobanda de onda completa desarrollada específicamente para la banda de 20 metros, una de las bandas de referencia para las comunicaciones DX.
Su combinación de eficiencia, recepción limpia, facilidad de instalación y reducido peso la convierte en una excelente alternativa para estaciones fijas y, especialmente, para operaciones portátiles, expediciones y activaciones POTA y SOTA.
Su combinación de eficiencia, recepción limpia, facilidad de instalación y reducido peso la convierte en una excelente alternativa para estaciones fijas y, especialmente, para operaciones portátiles, expediciones y activaciones POTA y SOTA.
Banda: 20 metros
Configuración: Delta Loop de onda completa
Uso recomendado: DX / Portable / POTA / SOTA / expediciones
Instalación: rápida y sencilla
Altura de mástil recomendada: aproximadamente 7–8 metros como mínimo
Configuración: Delta Loop de onda completa
Uso recomendado: DX / Portable / POTA / SOTA / expediciones
Instalación: rápida y sencilla
Altura de mástil recomendada: aproximadamente 7–8 metros como mínimo
Características principales
• Onda completa en 20 metros
La DL-20 utiliza un loop cerrado de longitud de onda completa, proporcionando una configuración eficiente tanto en transmisión como en recepción y aprovechando al máximo la banda de 20 metros.
La DL-20 utiliza un loop cerrado de longitud de onda completa, proporcionando una configuración eficiente tanto en transmisión como en recepción y aprovechando al máximo la banda de 20 metros.
• Diseñada para DX
Su configuración Delta Loop y polarización horizontal ofrecen un patrón de radiación especialmente interesante para comunicaciones a larga distancia. La altura de instalación y las características del terreno determinarán el ángulo de radiación final.
Su configuración Delta Loop y polarización horizontal ofrecen un patrón de radiación especialmente interesante para comunicaciones a larga distancia. La altura de instalación y las características del terreno determinarán el ángulo de radiación final.
• Recepción más limpia
Al tratarse de un loop eléctricamente cerrado, puede ofrecer una buena relación señal/ruido frente a determinados tipos de interferencias y ruido eléctrico, algo especialmente interesante para la recepción de señales DX débiles.
Al tratarse de un loop eléctricamente cerrado, puede ofrecer una buena relación señal/ruido frente a determinados tipos de interferencias y ruido eléctrico, algo especialmente interesante para la recepción de señales DX débiles.
• Instalación en menos de 5 minutos

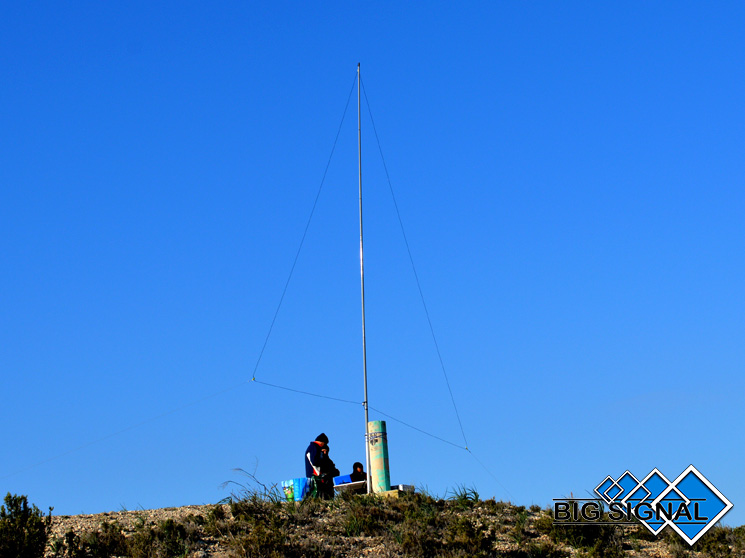

Su sistema de montaje está pensado para operaciones rápidas: basta con elevar el vértice superior y tensar los puntos de sujeción para dar forma al loop y dejar la antena preparada para operar.
Su sistema de montaje está pensado para operaciones rápidas: basta con elevar el vértice superior y tensar los puntos de sujeción para dar forma al loop y dejar la antena preparada para operar.
• Ideal para operaciones portátiles

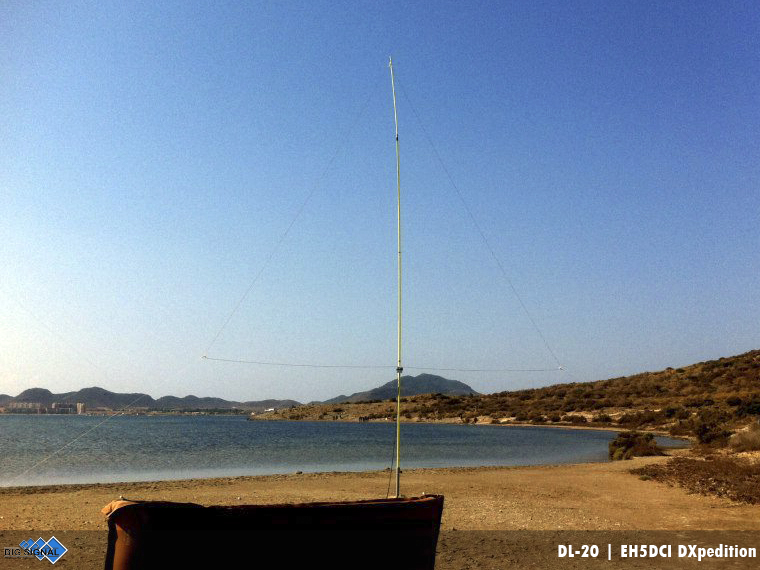

Una solución especialmente práctica para POTA, SOTA, expediciones, concursos y actividades de campo, donde disponer de una antena eficiente que pueda desplegarse rápidamente supone una ventaja importante.
Una solución especialmente práctica para POTA, SOTA, expediciones, concursos y actividades de campo, donde disponer de una antena eficiente que pueda desplegarse rápidamente supone una ventaja importante.
• Construcción preparada para exterior
Fabricada con materiales seleccionados para soportar el uso continuado en exteriores y proporcionar una solución ligera, sencilla y duradera.
Fabricada con materiales seleccionados para soportar el uso continuado en exteriores y proporcionar una solución ligera, sencilla y duradera.
¿Por qué una Delta Loop en 20 metros?
• Elemento de onda completa para la banda de 20 m.
• Excelente opción para comunicaciones DX.
• Loop cerrado con una favorable relación señal/ruido en determinadas condiciones.
• Alternativa de onda completa frente a dipolos y otras antenas de hilo.
• Despliegue rápido para operaciones temporales.
• Especialmente indicada para POTA, SOTA y expediciones DX.
20 metros. Onda completa. Lista para salir al aire.
La BIG SIGNAL DL-20 reúne las ventajas de una Delta Loop de onda completa con la sencillez que exige una antena portátil: rápida de desplegar, eficiente y orientada al DX. Una solución especialmente práctica para sacar el máximo partido a la banda de 20 metros tanto en estación fija como en tus próximas activaciones.
Especificaciones técnicas
Banda: 14 MHz
Ganancia: 3,37 dBi (free space)
Polarización: horizontal
ROE (SWR): 1,1:1 – 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 1.000 W.
Altura mínima de mástil: a partir de 7,5 m
Altura total: 6 m
Anchura total: 7,2 m
Peso: 2 kg
Resistencia al viento: > 200 km/h
Ganancia: 3,37 dBi (free space)
Polarización: horizontal
ROE (SWR): 1,1:1 – 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 1.000 W.
Altura mínima de mástil: a partir de 7,5 m
Altura total: 6 m
Anchura total: 7,2 m
Peso: 2 kg
Resistencia al viento: > 200 km/h
Configuración e instalación
• Delta Loop de onda completa
Diseñada específicamente para la banda de 20 metros / 14 MHz, utiliza un elemento cerrado de onda completa con polarización horizontal.
Diseñada específicamente para la banda de 20 metros / 14 MHz, utiliza un elemento cerrado de onda completa con polarización horizontal.
• Altura de instalación
Requiere un mástil de aproximadamente 8 metros de altura como mínimo. La antena ocupa aproximadamente 6 m de altura por 7,2 m de anchura una vez desplegada.
Requiere un mástil de aproximadamente 8 metros de altura como mínimo. La antena ocupa aproximadamente 6 m de altura por 7,2 m de anchura una vez desplegada.
• Sistema de montaje sencillo
Su configuración mediante tres puntos de sujeción permite dar forma al loop simplemente elevando y tensando la antena con cuerda, facilitando tanto instalaciones permanentes como operaciones portátiles.
Su configuración mediante tres puntos de sujeción permite dar forma al loop simplemente elevando y tensando la antena con cuerda, facilitando tanto instalaciones permanentes como operaciones portátiles.
Construcción y materiales

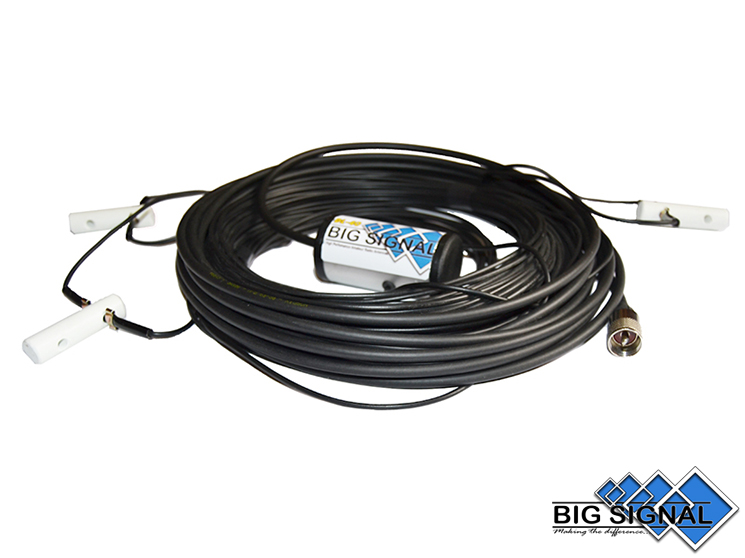

• Sistema de aisladores
Incorpora 3 aisladores de fibra que permiten formar y mantener la geometría de la Delta Loop mediante el tensado con cuerda.
Incorpora 3 aisladores de fibra que permiten formar y mantener la geometría de la Delta Loop mediante el tensado con cuerda.
• Chasis de conexión
Fabricado en aluminio anodizado, proporcionando una solución ligera y resistente para instalaciones en exterior.
Fabricado en aluminio anodizado, proporcionando una solución ligera y resistente para instalaciones en exterior.
• Cable BIG SIGNAL Wire
Cable especial de cobre con cubierta de polietileno (PE), diseñado para ofrecer una excelente protección frente a la intemperie y una elevada resistencia mecánica.
Cable especial de cobre con cubierta de polietileno (PE), diseñado para ofrecer una excelente protección frente a la intemperie y una elevada resistencia mecánica.
• Alimentación
Sistema de alimentación a 50 Ohm mediante conector PL-UHF hembra.
Sistema de alimentación a 50 Ohm mediante conector PL-UHF hembra.
Onda completa para 20 metros con solo 2 kg de peso.
La BIG SIGNAL DL-20 combina un loop de onda completa para 14 MHz con una construcción ligera y un sistema de despliegue sencillo. Con solo 2 kg de peso y versiones de hasta 2.000 W, es una solución especialmente interesante para DX, operaciones portátiles, POTA, SOTA y expediciones.
Comentarios
Escribe tu comentario
La compra de los productos siempre se realiza por encargo. Nosotros fabricamos todos los productos, por lo que pueden añadirse tiempos de fabricación. Es por ello que el precio final de la compra, como el precio final de los gastos de envío se confirmarán en un email enviado a posteriori.
La forma de pago se realizará una vez recibido dicho email, por lo que en todo momento podrá cancelar el pedido informándonos del proceso.
Una antena muy sencilla de montar en portable, capta poco ruido, es liviana, sencilla de ajustar y da buenos resultados. La fabricación y los materiales utilizados para ello son de buena calidad. Tengo varias antenas de ésta marca y tanto el producto como la atención al cliente es muy positiva.
Ayer la monté en un mástil de 10m, roe 1.09 en 14.030 y 1.36 en 14.200. Nivel de QRM cero (también estoy en una aldea vacía). Pude hacer buenos DX y con grandes reportes. Relación calidad/rendimiento/precio imbatible. Eso sí, es monobanda de verdad, en el resto de bandas aunque recibe bien roe por las nubes.

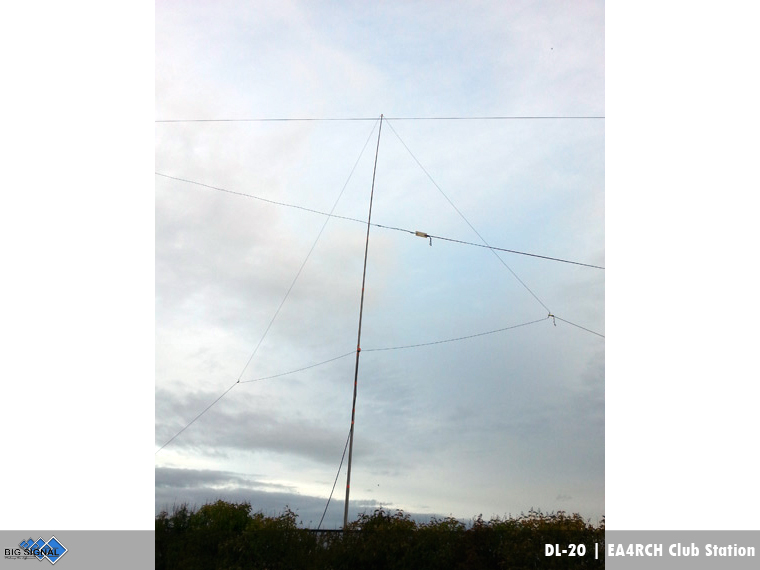

Usamos desde el Radio Club Henares [EA4RCH] una DL-20 en algunos concursos Internacionales montandola en el patio del Radioclub logrando rescatar señales muy bajas y con bastante menos ruido, esta genial, fácil de montar.
Tras la compra de la Delta Loop de 40 metros para mis actividades y ver el rendimiento que me daba no lo pensé más y compré este modelo para la banda de 20 metros y muy contento. Recuerdo el primer día que la estrené que me llamó una estación de USA a mi actividad en una Ermita. También la monto en mi tejado para los concursos como antena de apoyo RX/TX. Suerte y que disfrutéis cómo yo con esta antena.
Las antenas tendidas en un árbol a menos de 3-4 metros del suelo y recibiendo señales de 59+. Cada aparición de C91GBA era romper esquemas. Impresionante el rendimiento en condiciones precarias, FT857 con 80 W.
