BIG SIGNAL 8BS-2

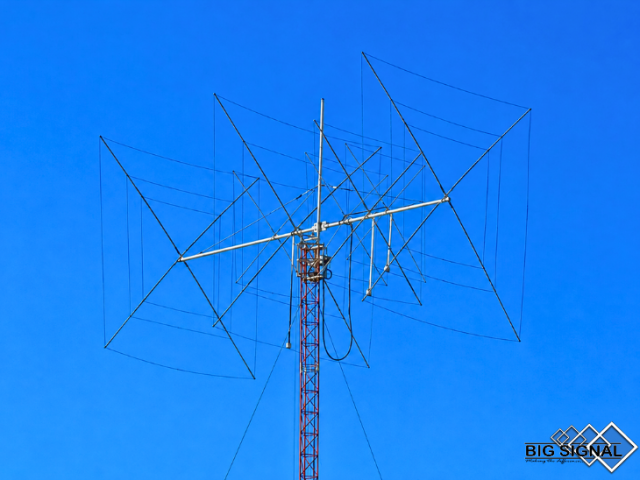

Antena cúbica de 8 elementos para alto rendimiento en 144 MHz
La BIG SIGNAL 8BS-2 es una antena cúbica direccional de 8 elementos desarrollada para operadores que buscan dar un paso más en ganancia, directividad y recepción de señales débiles en la banda de 144 MHz / 2 metros.
Su diseño utiliza elementos loop de onda completa y está especialmente orientado a estaciones de DX terrestre, SSB, modos digitales y comunicaciones de señales débiles donde cada dB y una buena relación señal/ruido pueden marcar la diferencia.
Banda: 144 MHz / 2 m
Tipo: cúbica direccional monobanda
Elementos: 8 de onda completa
Diseño: espaciado largo
Aplicaciones: DX / señales débiles / SSB / digitales
Montaje: elementos preensamblados
Tipo: cúbica direccional monobanda
Elementos: 8 de onda completa
Diseño: espaciado largo
Aplicaciones: DX / señales débiles / SSB / digitales
Montaje: elementos preensamblados
¿Por qué elegir la BIG SIGNAL 8BS-2?
• 8 elementos loop de onda completa
A diferencia de las configuraciones Yagi convencionales basadas en elementos próximos a media onda, la 8BS-2 utiliza elementos cerrados de onda completa, una de las características fundamentales del diseño cúbico.
A diferencia de las configuraciones Yagi convencionales basadas en elementos próximos a media onda, la 8BS-2 utiliza elementos cerrados de onda completa, una de las características fundamentales del diseño cúbico.
• Alta ganancia con una estructura optimizada
Su configuración de 8 elementos de espaciado largo está diseñada para proporcionar un elevado rendimiento direccional, ofreciendo una alternativa especialmente interesante frente a antenas Yagi de prestaciones equivalentes.
Su configuración de 8 elementos de espaciado largo está diseñada para proporcionar un elevado rendimiento direccional, ofreciendo una alternativa especialmente interesante frente a antenas Yagi de prestaciones equivalentes.
• Excelente relación señal/ruido
La geometría cerrada de sus elementos puede favorecer una recepción más limpia frente a determinados tipos de ruido eléctrico, una ventaja especialmente apreciable cuando se trabaja con señales próximas al límite de recepción.
La geometría cerrada de sus elementos puede favorecer una recepción más limpia frente a determinados tipos de ruido eléctrico, una ventaja especialmente apreciable cuando se trabaja con señales próximas al límite de recepción.
• Alta directividad y selectividad
Su patrón de radiación está diseñado para concentrar la señal hacia la dirección de trabajo y ofrecer una buena supresión de señales procedentes de direcciones no deseadas, facilitando la recepción en entornos RF exigentes.
Su patrón de radiación está diseñado para concentrar la señal hacia la dirección de trabajo y ofrecer una buena supresión de señales procedentes de direcciones no deseadas, facilitando la recepción en entornos RF exigentes.
• Buen comportamiento frente a variaciones de polarización
La geometría cúbica puede reducir el impacto de determinados cambios de polarización de la señal recibida, contribuyendo a una mayor estabilidad en condiciones variables de propagación.
La geometría cúbica puede reducir el impacto de determinados cambios de polarización de la señal recibida, contribuyendo a una mayor estabilidad en condiciones variables de propagación.
• Montaje rápido y sencillo
Sus elementos preensamblados simplifican el proceso de instalación, reduciendo el tiempo de montaje y permitiendo dejar la antena preparada para operar con rapidez.
Sus elementos preensamblados simplifican el proceso de instalación, reduciendo el tiempo de montaje y permitiendo dejar la antena preparada para operar con rapidez.
Diseñada para señales débiles en VHF
En 144 MHz, disponer de ganancia es importante, pero también lo es conseguir una buena relación señal/ruido y un patrón de radiación selectivo. La 8BS-2 combina estas características en una antena diseñada para operadores que quieren aprovechar al máximo las posibilidades de la banda de 2 metros.
• 8 elementos de onda completa.
• Alto rendimiento direccional en 144 MHz.
• Excelente relación señal/ruido.
• Alta directividad y selectividad.
• Especialmente indicada para DX y señales débiles.
• Construcción diseñada para instalaciones exteriores exigentes.
• Alto rendimiento direccional en 144 MHz.
• Excelente relación señal/ruido.
• Alta directividad y selectividad.
• Especialmente indicada para DX y señales débiles.
• Construcción diseñada para instalaciones exteriores exigentes.
Más elementos. Más directividad. Más posibilidades en 144 MHz.
BIG SIGNAL 8BS-2 – una cúbica direccional de 8 elementos diseñada para quienes buscan ganancia, selectividad y recepción de señales débiles en la banda de 2 metros.
Especificaciones técnicas
Banda: 144 MHz
Elementos: 8
Ganancia: 13,62 dBi (free space)
Relación F/B: 23,35 dB
ROE (SWR): 1,1:1 – 1,5:1
Impedancia: 50 ohmios
Potencia máxima: 5.000 W PEP
Longitud del boom: 3,60 m
Radio de giro: 1,83 m
Altura total: 0,73 m
Peso: 4 kg
Resistencia al viento: > 200 km/h
Carga al viento: 0,218 m² | 171,13 N | @ 120 km/h
Elementos: 8
Ganancia: 13,62 dBi (free space)
Relación F/B: 23,35 dB
ROE (SWR): 1,1:1 – 1,5:1
Impedancia: 50 ohmios
Potencia máxima: 5.000 W PEP
Longitud del boom: 3,60 m
Radio de giro: 1,83 m
Altura total: 0,73 m
Peso: 4 kg
Resistencia al viento: > 200 km/h
Carga al viento: 0,218 m² | 171,13 N | @ 120 km/h
Construcción y materiales
• Placa boom / mástil
Placa de 150 x 100 x 6 mm, dimensionada para proporcionar una fijación sólida del conjunto al sistema de mástil.
Placa de 150 x 100 x 6 mm, dimensionada para proporcionar una fijación sólida del conjunto al sistema de mástil.
• Boom
Perfil cuadrado de 30 x 2 mm, seleccionado para combinar rigidez estructural y un peso contenido.
Perfil cuadrado de 30 x 2 mm, seleccionado para combinar rigidez estructural y un peso contenido.
• Tornillería y herrajes
Fabricados en acero inoxidable W4, ofreciendo una elevada resistencia frente a la corrosión y las condiciones propias de una instalación exterior.
Fabricados en acero inoxidable W4, ofreciendo una elevada resistencia frente a la corrosión y las condiciones propias de una instalación exterior.
• Sistema de fibra
Tubo de fibra de vidrio reforzado de 8 x 4 mm con capa de protección UV para mejorar su resistencia frente a la exposición solar y la intemperie.
Tubo de fibra de vidrio reforzado de 8 x 4 mm con capa de protección UV para mejorar su resistencia frente a la exposición solar y la intemperie.
• Cable BIG SIGNAL Wire by Messi & Palioni
Cable especial de cobre con cubierta de polietileno (PE), diseñado para proporcionar una excelente protección frente a la intemperie y una elevada resistencia mecánica.
Cable especial de cobre con cubierta de polietileno (PE), diseñado para proporcionar una excelente protección frente a la intemperie y una elevada resistencia mecánica.
• Diseño y optimización
Diseñada y optimizada por EA1DDO Máximo.
Diseñada y optimizada por EA1DDO Máximo.
• Alimentación
Terminales directos para conexión a coaxial de 50 ohmios.
Terminales directos para conexión a coaxial de 50 ohmios.
Comentarios
Escribe tu comentario
La compra de los productos siempre se realiza por encargo. Nosotros fabricamos todos los productos, por lo que pueden añadirse tiempos de fabricación. Es por ello que el precio final de la compra, como el precio final de los gastos de envío se confirmarán en un email enviado a posteriori.
La forma de pago se realizará una vez recibido dicho email, por lo que en todo momento podrá cancelar el pedido informándonos del proceso.
Mi idea era poner una antena para VHF y UHF para iniciarme un poco en estas bandas, no queria unas antenas muy grandes y aparatosas, pero si queria que tuviesen un gran rendimiento, por lo menos el mejor posible, en un tamaño comedido. Despues de dar muchas vueltas, buscar información y comentarios, me he decidido por una 8BS-2 y 12BS-70.
Las antenas estan mecanicamente perfectas, muy sencillas de montar y seguro que daran buenos dias de entretenimiento y DXs.
Nos escuchamos desde IN73DL.
Dear Radio Amateurs.
I am happy for the decision to buy the 8 ele. Quad Antenna for the 2m Band.
Now I am able to hear stations, that I have never heard before. You can try it. Iam sure, that this is the first 8ele. Quad antenna, now working in Carinthia-Austria.
With the very best regards
OE8NDR - Fritz
Desde el Sur de Tenerife al Norte sin problema con la orografía de las Islas. No nos creemos los resultados. Contacto desde el Sur de Tenerife con La Gomera de fondo y contactando con el Norte de Tenerife con señales de S9+. Esto pocas antenas lo logran...
