BIG SIGNAL 4BS-10
Antena cúbica de alto rendimiento para 28 MHz / 10 metros
Antena cúbica de alto rendimiento para 28 MHz / 10 metros
En BIG SIGNAL desarrollamos una nueva generación de antenas Cubical Quad con elementos de onda completa, y la 4BS-10 representa una de nuestras soluciones de mayor rendimiento para la banda de 28 MHz / 10 metros.
Con sus 4 elementos, está diseñada para operadores que buscan dar un salto importante en ganancia, directividad y recepción de señales débiles, manteniendo una estructura eficiente para el nivel de prestaciones que ofrece.
Con sus 4 elementos, está diseñada para operadores que buscan dar un salto importante en ganancia, directividad y recepción de señales débiles, manteniendo una estructura eficiente para el nivel de prestaciones que ofrece.
Banda: 28 MHz / 10 m
Configuración: Cubical Quad monobanda
Elementos: 4 de onda completa
Polarización: horizontal
Uso recomendado: DX / concursos / señales débiles / estaciones de alto rendimiento
Característica principal: elevada ganancia y directividad con una estructura optimizada
Configuración: Cubical Quad monobanda
Elementos: 4 de onda completa
Polarización: horizontal
Uso recomendado: DX / concursos / señales débiles / estaciones de alto rendimiento
Característica principal: elevada ganancia y directividad con una estructura optimizada
¿Por qué elegir la BIG SIGNAL 4BS-10?
• Cuatro elementos de onda completa
La 4BS-10 utiliza loops de onda completa optimizados específicamente para la banda de 10 metros, proporcionando una configuración de elevada eficiencia tanto en transmisión como en recepción.
La 4BS-10 utiliza loops de onda completa optimizados específicamente para la banda de 10 metros, proporcionando una configuración de elevada eficiencia tanto en transmisión como en recepción.
• Alta ganancia con una longitud de boom eficiente
La geometría cúbica permite obtener un elevado nivel de ganancia y directividad sin necesidad de recurrir a estructuras excesivamente largas, ofreciendo una excelente relación entre rendimiento y dimensiones.
La geometría cúbica permite obtener un elevado nivel de ganancia y directividad sin necesidad de recurrir a estructuras excesivamente largas, ofreciendo una excelente relación entre rendimiento y dimensiones.
• Recepción optimizada para señales débiles
Su configuración de loop cerrado puede proporcionar una favorable relación señal/ruido frente a determinados tipos de interferencias eléctricas, una ventaja especialmente interesante para escuchar señales DX próximas al límite de recepción.
Su configuración de loop cerrado puede proporcionar una favorable relación señal/ruido frente a determinados tipos de interferencias eléctricas, una ventaja especialmente interesante para escuchar señales DX próximas al límite de recepción.

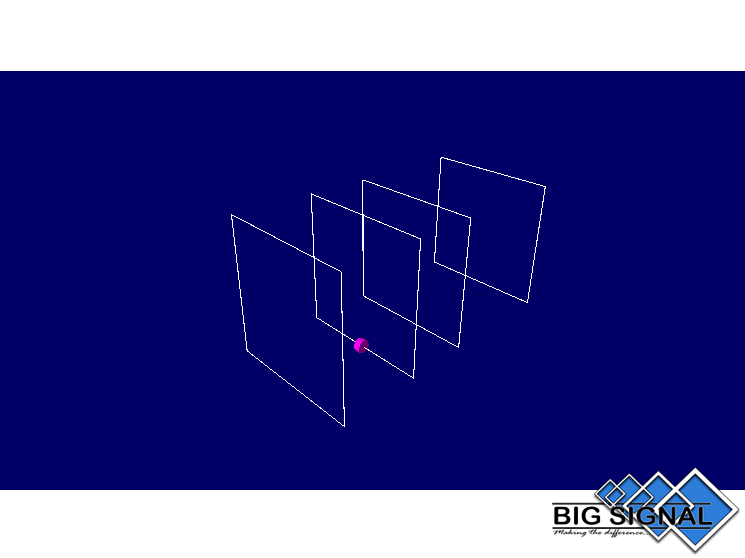

• Diseño optimizado mediante simulación electromagnética
La geometría y el espaciado de sus elementos han sido desarrollados mediante modelado y simulación electromagnética, buscando un equilibrio preciso entre ganancia, patrón de radiación, adaptación y rechazo de señales no deseadas.
La geometría y el espaciado de sus elementos han sido desarrollados mediante modelado y simulación electromagnética, buscando un equilibrio preciso entre ganancia, patrón de radiación, adaptación y rechazo de señales no deseadas.

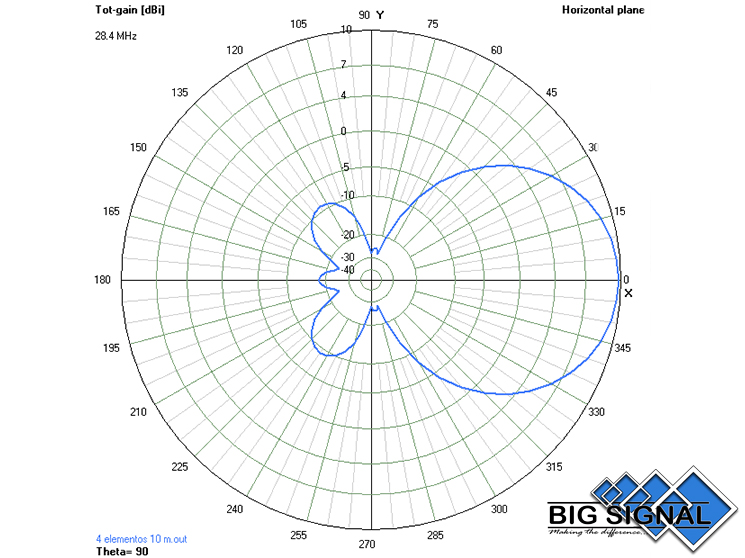

• Excelente rechazo lateral y trasero
Su patrón de radiación está diseñado para concentrar la señal en la dirección de trabajo y proporcionar un importante rechazo de señales procedentes de los laterales y la parte posterior, ayudando a reducir interferencias y mejorar la recepción.
Su patrón de radiación está diseñado para concentrar la señal en la dirección de trabajo y proporcionar un importante rechazo de señales procedentes de los laterales y la parte posterior, ayudando a reducir interferencias y mejorar la recepción.
• Orientada al DX de larga distancia
La combinación de ganancia, directividad y características de radiación de una Cubical Quad hace de la 4BS-10 una antena especialmente indicada para comunicaciones DX de larga distancia en 28 MHz.
La combinación de ganancia, directividad y características de radiación de una Cubical Quad hace de la 4BS-10 una antena especialmente indicada para comunicaciones DX de larga distancia en 28 MHz.
• Rendimiento propio de una direccional de gran nivel
Sus cuatro elementos de onda completa permiten alcanzar prestaciones comparables a las de Yagis full-size con un mayor número de elementos, manteniendo las ventajas características de la geometría cúbica.
Sus cuatro elementos de onda completa permiten alcanzar prestaciones comparables a las de Yagis full-size con un mayor número de elementos, manteniendo las ventajas características de la geometría cúbica.
• Construcción robusta para instalaciones permanentes
Fabricada con materiales seleccionados para soportar la exposición continuada a la intemperie, la 4BS-10 está concebida para proporcionar estabilidad mecánica y durabilidad en instalaciones de alto rendimiento.
Fabricada con materiales seleccionados para soportar la exposición continuada a la intemperie, la 4BS-10 está concebida para proporcionar estabilidad mecánica y durabilidad en instalaciones de alto rendimiento.
Diseñada para DX y estaciones competitivas
En la banda de 10 metros, las aperturas de propagación pueden convertir señales prácticamente imperceptibles en contactos intercontinentales. Una antena con ganancia, directividad y buen rechazo fuera del lóbulo principal permite aprovechar mejor cada una de esas oportunidades.
La BIG SIGNAL 4BS-10 ha sido utilizada en estaciones orientadas a concursos y operación DX, donde la capacidad de escuchar señales débiles y concentrar la energía en la dirección deseada resulta especialmente importante.
Ventajas de la BIG SIGNAL 4BS-10
• 4 elementos de onda completa optimizados para 28 MHz.
• Elevada ganancia y directividad para comunicaciones DX.
• Excelente comportamiento para la recepción de señales débiles.
• Importante rechazo lateral y trasero.
• Diseño optimizado mediante simulación electromagnética.
• Especialmente indicada para DX, concursos y estaciones de alto rendimiento.
• Construcción robusta preparada para instalaciones exteriores permanentes.
4 elementos para marcar la diferencia en 10 metros.
La BIG SIGNAL 4BS-10 está desarrollada para operadores que quieren explotar seriamente las posibilidades de los 28 MHz: cuatro elementos de onda completa, elevada directividad y una configuración orientada al DX, concursos y recepción de señales débiles.
Especificaciones técnicas
Banda: 28 MHz / 10 m
Elementos: 4 elementos de onda completa
Ganancia: 10,34 dBi (espacio libre)
Relación frente/espalda (F/B): 23,47 dB
Polarización: horizontal
Ancho de haz a -3 dB: 55°
ROE (SWR): 1,1:1 – 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 5.000 W PEP
Longitud del boom: 5,35 m / 17,55 ft
Radio de giro: 3,28 m / 10,76 ft
Altura total: 2,50 m / 8,20 ft
Peso: 11 kg / 24,3 lb
Resistencia al viento: > 150 km/h / > 93 mph
Carga al viento: 0,702 m² / 7,56 ft² | 550,91 N / 123,9 lbf | @ 120 km/h / 74,6 mph
Elementos: 4 elementos de onda completa
Ganancia: 10,34 dBi (espacio libre)
Relación frente/espalda (F/B): 23,47 dB
Polarización: horizontal
Ancho de haz a -3 dB: 55°
ROE (SWR): 1,1:1 – 1,5:1
Impedancia: 50 Ohm
Potencia máxima: 5.000 W PEP
Longitud del boom: 5,35 m / 17,55 ft
Radio de giro: 3,28 m / 10,76 ft
Altura total: 2,50 m / 8,20 ft
Peso: 11 kg / 24,3 lb
Resistencia al viento: > 150 km/h / > 93 mph
Carga al viento: 0,702 m² / 7,56 ft² | 550,91 N / 123,9 lbf | @ 120 km/h / 74,6 mph
Construcción y materiales

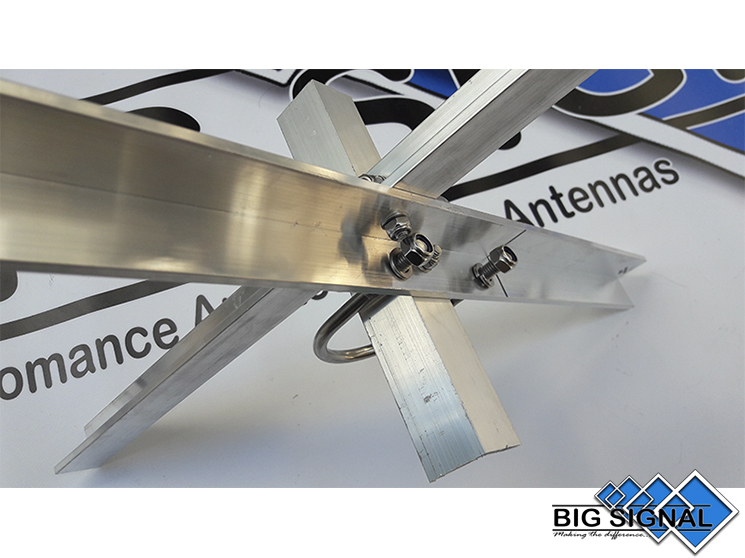

• Placa boom / mástil
Placa reforzada de 150 x 150 x 8 mm / 5,91 x 5,91 x 0,31 in, dimensionada para proporcionar una unión sólida y estable entre el boom y el sistema de sujeción al mástil.
Placa reforzada de 150 x 150 x 8 mm / 5,91 x 5,91 x 0,31 in, dimensionada para proporcionar una unión sólida y estable entre el boom y el sistema de sujeción al mástil.
• Boom
Construido en tubo cuadrado de 50 x 2 mm / 1,97 x 0,079 in, proporcionando la rigidez necesaria para mantener correctamente la geometría de los cuatro elementos.
Construido en tubo cuadrado de 50 x 2 mm / 1,97 x 0,079 in, proporcionando la rigidez necesaria para mantener correctamente la geometría de los cuatro elementos.
• Crucetas
Fabricadas en perfiles angulares de 25 x 3 mm / 0,98 x 0,12 in, formando la estructura de soporte de los elementos de la antena.
Fabricadas en perfiles angulares de 25 x 3 mm / 0,98 x 0,12 in, formando la estructura de soporte de los elementos de la antena.
• Tornillería y herrajes
Fabricados en acero inoxidable W4, seleccionado para proporcionar una elevada resistencia frente a la corrosión y una gran durabilidad durante la exposición continuada a la intemperie.
Fabricados en acero inoxidable W4, seleccionado para proporcionar una elevada resistencia frente a la corrosión y una gran durabilidad durante la exposición continuada a la intemperie.
• Sistema de fibra de vidrio
Tubos de fibra de vidrio reforzada de 14 x 7 mm / 0,55 x 0,28 in con capa de protección UV, diseñados para instalaciones exteriores permanentes.
Tubos de fibra de vidrio reforzada de 14 x 7 mm / 0,55 x 0,28 in con capa de protección UV, diseñados para instalaciones exteriores permanentes.
• BIG SIGNAL Wire by Messi & Paoloni
Cable especial de cobre con cubierta de polietileno (PE), diseñado para proporcionar una excelente protección frente a la intemperie y una elevada resistencia mecánica.
Cable especial de cobre con cubierta de polietileno (PE), diseñado para proporcionar una excelente protección frente a la intemperie y una elevada resistencia mecánica.
• Sistema de alimentación
Alimentación directa a 50 Ohm.
Alimentación directa a 50 Ohm.
Comentarios
Escribe tu comentario
La compra de los productos siempre se realiza por encargo. Nosotros fabricamos todos los productos, por lo que pueden añadirse tiempos de fabricación. Es por ello que el precio final de la compra, como el precio final de los gastos de envío se confirmarán en un email enviado a posteriori.
La forma de pago se realizará una vez recibido dicho email, por lo que en todo momento podrá cancelar el pedido informándonos del proceso.

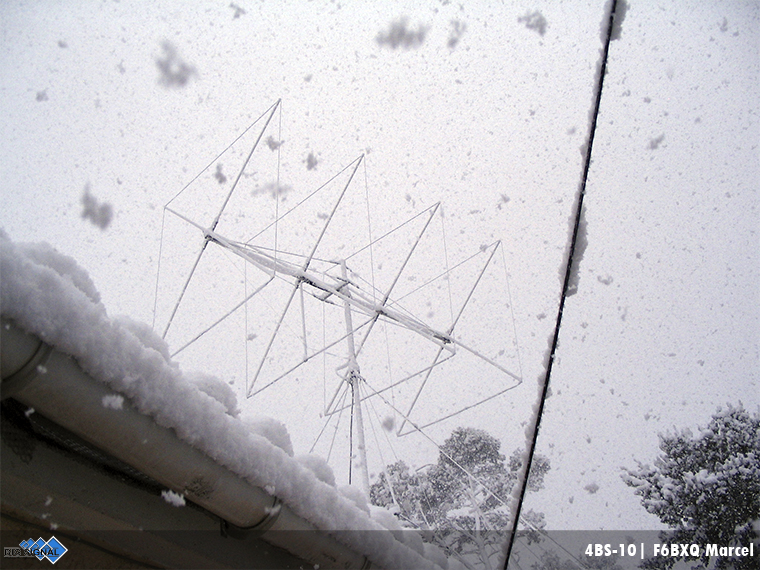

I like cubical quad antennas and have made several. I installed a 4BS-10 on a homemade tilt tower at 52' and am very impressed with its performance on receive, as well as transmit. To camper it with a yagi is being unfair to the yagi. The construction of the antenna is strong enough, avoiding being too heavy. Great product!
Greg / KP4PK
Soy poseedor de una y solo puedo decir elogios sobre esta antena. Fácil montaje, liviana y muy potente en rx/tx. Las estaciones que contacto con ella dicen que sus señales son muy estables o apenas Qsb.
Le doy un 10/10. Gracias Fullwave man!!!
